本發明涉及廢氣處理管理系統，具體地說，它涉及一種廢氣處理系統的管理平臺。

背景技術：

1、工業生產中會產生大量的廢氣，直接排放廢氣會對環境和人體產生重大的傷害，不利于可持續性發展，基于此我國對廢氣排放做出了多種措施，主要是對工業生產中的產生的廢氣先凈化再排放，因此企業內需要購入廢處理設備，但是廢氣處理設備一般具有多種設備組合使用，非專業人員可能無法完全了解廢氣處理設備的運行狀態和操作流程，對于設備的突發狀況也無法及時采取應對措施，可能導致安全重大事故發生。

2、需要提供一種技術手段來應對上述設備的監控和控制，現有技術中公開了，公開(公告)號：cn118605422a一種遠程凈化處理工業廢氣的管理系統，包括廢氣信息采集模塊：在工業廢氣處理設施內安裝有廢氣智能監測儀和智能傳感器，實時監測和采集廢氣處理凈化設施在運行狀態時的工業廢氣的相關信息，包括工業廢氣的有害成分、濃度、溫度、濕度和流量的參數數據；本發明通過在工業廢氣處理設施內設置有廢氣智能監測儀和智能傳感器，實現了實時收集工業廢氣的參數數據，即對廢氣處理凈化設施的運行狀態進行了動態監控的功能，提高了對廢氣處理凈化設施的預防故障和優化運行的調整效果；現有技術公開了遠程監控廢氣參數，從而判斷廢氣處理凈化設施運行狀態的技術方案，但公開技術只是針對于每一企業的單獨使用，而該企業如果不熟悉凈化設備，依然無法針對故障采取有效果措施，只能求助于售后服務，基于此，需提供一種遠程監測并能夠輔助操作人員維護設備的遠程系統。

技術實現思路

1、針對現有技術存在的不足，本發明的目的在于提供一種廢氣處理系統的管理平臺，通過管理系統遠程連接若干廢氣處理系統，能夠便捷有效的實現遠程監控和控制。

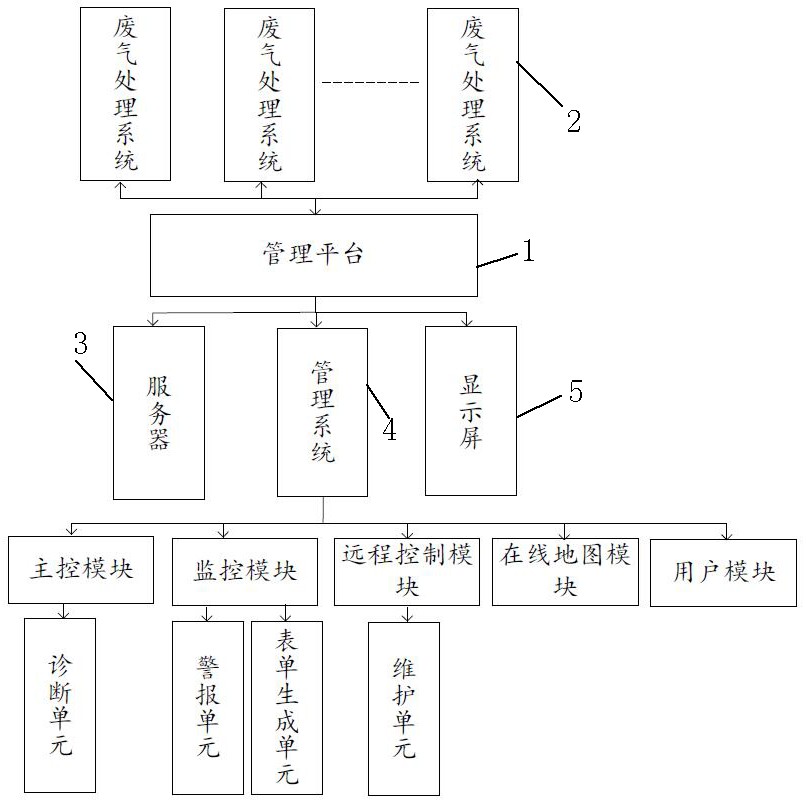

2、本發明的上述技術目的是通過以下技術方案得以實現的：一種廢氣處理系統的管理平臺，所述管理平臺通信連接有若干廢氣處理系統，所述管理平臺包括至少一服務器、管理系統以及與服務器電連接的顯示屏，所述管理系統運行于所述服務器內，所述顯示屏用于顯示管理系統的主界面，所述管理系統包括主控模塊、監控模塊、遠程控制模塊以及在線地圖模塊，所述廢氣處理系統由多臺處理設備及控制系統組成，每一處理設備上均設有檢測模塊，每一所述檢測模塊由檢測單元以及控制單元組成，所述遠程控制模塊與控制系統進行信息交互，所述控制系統基于在線地圖模塊提供位置信息。

3、本發明進一步設置為：所述主控模塊包括診斷單元，所述監控模塊具有一警報單元，所述診斷單元與控制系統進行信息交互，所述診斷單元中預設置有標準數據，所述控制系統通過檢測單元收集處理設備的運行數據并與標準數據對比，由診斷單元判斷處理設備的運行狀態，當運行數據與標準數據相異時，診斷單元向主控模塊發送異常信息，所述主控模塊向警報單元發送異常信息，警報單元基于無線網絡向用戶發送報警信息。

4、本發明進一步設置為：所述監控模塊還具有一表單生成單元，該表單生成單元用于自動記錄每一次的報警信息形成歷史報警記錄，所述診斷單元能夠訪問控制系統中的監控畫面，所述診斷單元通過調用監控畫面和歷史報警記錄作為判斷處理設備運行狀態的第二依據。

5、本發明進一步設置為：所述報警信息包括設備所屬用戶、設備名稱、告警等級和告警時間，設備所屬用戶能夠基于在線地圖模塊進行快速定位，設備名稱基于檢測單元提供的位置信息，告警等級通過造成的危害分為警示級和危險級，告警時間為異常信息診斷時間。

6、本發明進一步設置為：所述遠程控制模塊用于遠程操作控制系統，所述遠程控制模塊還具有一維護單元，所述維護單元預設有維護信息，該維護信息記錄有相鄰兩次處理設備的維護時間及下次維護時間，且所述維護單元通過對表單生成單元中的歷史報警記錄進行分析，結合處理設備運行情況調整對處理設備的維護時間，并形成數據記錄。

7、本發明進一步設置為：所述管理系統還具有一用戶模塊，所述用戶模塊為每一所述廢氣處理系統分配有一賬戶，該賬戶作為與管理系統進行信息交互的唯一憑證，該賬戶產生的賬戶信息存儲于所述用戶模塊。

8、本發明進一步設置為：所述管理系統的主界面基于在線地圖模塊以及廢氣處理系統所在位置顯示，所述控制系統基于用戶選擇激活賬戶或關閉賬戶，當用戶選擇關閉賬戶時，所述控制系統與管理系統斷開連接，所述主界面的包括設備狀態、用戶列表以及實時報警窗口，選擇任一用戶后顯示多臺設備的運行狀態。

9、綜上所述，本發明具有以下有益效果：提供一管理平臺能夠連接多個廢氣處理系統，并為多個廢氣處理系統提供遠程支持；通過處理設備上的檢測模塊獲取每一處理設備的運行狀況，控制系統用于控制處理設備，并采集處理設備的數據，提供監測及設定運行參數，管理系統提供遠程控制，實時監控控制系統采集的設備數據，并診斷分析該數據的安全性，為用戶提供監測、遠程支持、警報通知以及遠程緊急操作，減少了企業廢氣處理系統的使用難度，提高了設備的安全性，能夠有效減少事故的發生概率。

技術特征：

1.一種廢氣處理系統的管理平臺，其特征在于：所述管理平臺(1)通信連接有若干廢氣處理系統(2)，所述管理平臺(1)包括至少一服務器(3)、管理系統(4)以及與服務器(3)電連接的顯示屏(5)，所述管理系統(4)運行于所述服務器(3)內，所述顯示屏(5)用于顯示管理系統(4)的主界面，所述管理系統(4)包括主控模塊、監控模塊、遠程控制模塊以及在線地圖模塊，所述廢氣處理系統(2)由多臺處理設備(7)及控制系統(6)組成，每一處理設備(7)上均設有檢測模塊，每一所述檢測模塊由檢測單元以及控制單元組成，所述遠程控制模塊與控制系統(6)進行信息交互，所述控制系統(6)基于在線地圖模塊提供位置信息。

2.根據權利要求1所述的一種廢氣處理系統的管理平臺，其特征在于：所述主控模塊包括診斷單元，所述監控模塊具有一警報單元，所述診斷單元與控制系統(6)進行信息交互，所述診斷單元中預設置有標準數據，所述控制系統(6)通過檢測單元收集處理設備(7)的運行數據并與標準數據對比，由診斷單元判斷處理設備(7)的運行狀態，當運行數據與標準數據相異時，診斷單元向主控模塊發送異常信息，所述主控模塊向警報單元發送異常信息，警報單元基于無線網絡向用戶發送報警信息。

3.根據權利要求2所述的一種廢氣處理系統的管理平臺，其特征在于：所述監控模塊還具有一表單生成單元，該表單生成單元用于自動記錄每一次的報警信息形成歷史報警記錄，所述診斷單元能夠訪問控制系統(6)中的監控畫面，所述診斷單元通過調用監控畫面和歷史報警記錄作為判斷處理設備(7)運行狀態的第二依據。

4.根據權利要求3所述的一種廢氣處理系統的管理平臺，其特征在于：所述報警信息包括設備所屬用戶、設備名稱、告警等級和告警時間，設備所屬用戶能夠基于在線地圖模塊進行快速定位，設備名稱基于檢測單元提供的位置信息，告警等級通過造成的危害分為警示級和危險級，告警時間為異常信息診斷時間。

5.根據權利要求4所述的一種廢氣處理系統的管理平臺，其特征在于：所述遠程控制模塊用于遠程操作控制系統(6)，所述遠程控制模塊還具有一維護單元，所述維護單元預設有維護信息，該維護信息記錄有相鄰兩次處理設備(7)的維護時間及下次維護時間，且所述維護單元通過對表單生成單元中的歷史報警記錄進行分析，結合處理設備(7)運行情況調整對處理設備(7)的維護時間，并形成數據記錄。

6.根據權利要求5所述的一種廢氣處理系統的管理平臺，其特征在于：所述管理系統(4)還具有一用戶模塊，所述用戶模塊為每一所述廢氣處理系統(2)分配有一賬戶，該賬戶作為與管理系統(4)進行信息交互的唯一憑證，該賬戶產生的賬戶信息存儲于所述用戶模塊。

7.根據權利要求6所述的一種廢氣處理系統的管理平臺，其特征在于：所述管理系統(4)的主界面基于在線地圖模塊以及廢氣處理系統(2)所在位置顯示，所述控制系統(6)基于用戶選擇激活賬戶或關閉賬戶，當用戶選擇關閉賬戶時，所述控制系統(6)與管理系統(4)斷開連接，所述主界面的包括設備狀態、用戶列表以及實時報警窗口，選擇任一用戶后顯示多臺設備的運行狀態。

技術總結
本發明公開了一種廢氣處理系統的管理平臺，涉及廢氣處理管理系統技術領域。管理平臺通信連接有若干廢氣處理系統，管理平臺包括至少一服務器、管理系統、顯示屏，管理系統包括主控模塊、監控模塊、遠程控制模塊以及在線地圖模塊，廢氣處理系統由多臺處理設備及控制系統組成，每一處理設備上均設有檢測模塊，遠程控制模塊與控制系統進行信息交互；管理平臺能夠為多個廢氣處理系統提供遠程支持，控制系統采集處理設備數據、監測及設定運行參數，管理系統實時監控控制系統采集的設備數據，并診斷分析該數據的安全性，為用戶提供監測、遠程支持、警報通知以及遠程緊急操作，提高了設備的安全性，能夠有效減少事故的發生概率。

技術研發人員：薄強威,鈕國強
受保護的技術使用者：蘇州綠仕環?？萍加邢薰?br/>技術研發日：
技術公布日：2025/4/28
