本技術涉及注塑模具，具體為具有穩定導向機構的注塑模具。

背景技術：

1、注塑成型方法的優點是生產速度快、效率高，操作可實現自動化，花色品種多，形狀可以由簡到繁，尺寸可以由大到小，而且制品尺寸精確，產品易更新換代，能成形狀復雜的制件，注塑成型適用于大量生產與形狀復雜產品等成型加工領域；

2、例如公布號為cn112829209a的中國專利(注塑模具及注塑模具系統)：包括上模架和上模芯組件，上模芯組件包括上模芯和第一連接件，第一連接件穿設于上模芯并連接于上模架；下模包括下模架和下模芯組件，下模芯組件包括下模芯和第二連接件，第二連接件穿設于下模芯并連接于下模架。連接件從內部固定上模芯和下模芯，無需將注塑模具整體從注塑機上拆下，即可對上模芯或下模芯進行拆卸維修，且維修過程中，上模架和下模架能夠持續保溫，維修完成后，注塑模具能夠較快地恢復生產溫度，無需等待冷卻的注塑模具整體升溫，可實現上模芯和下模芯的快速拆裝，能夠有效地減少維修所消耗的工時，提高生產效率。本發明還公開了一種包括上述注塑模具的注塑模具系統。

3、但是，現有注塑模具多數都是圓柱形導向柱進行導向，外壁長時間摩擦，容易摩擦損壞，導致使用壽命短，穩定性差；因此，不滿足現有的需求，對此我們提出了具有穩定導向機構的注塑模具。

技術實現思路

1、本實用新型的目的在于提供具有穩定導向機構的注塑模具，以解決上述背景技術中提出的現有注塑模具多數都是圓柱形導向柱進行導向，外壁長時間摩擦，容易摩擦損壞，導致使用壽命短，穩定性差的問題。

2、為實現上述目的，本實用新型提供如下技術方案：具有穩定導向機構的注塑模具，包括：上模座，所述上模座的下端設置有凸模，所述凸模的下方設置有下模座，所述下模座的上表面設置有成型腔；

3、還包括：

4、導向槽，其設置在所述上模座的拐角處，且導向槽貫穿上模座，所述導向槽的內部設置有導向板，且導向板的下端與下模座焊接連接；

5、輥槽，其設置在所述導向槽的四周內壁中，且輥槽與上模座為一體結構，所述輥槽的內部設置有轉動柱，所述轉動柱的外部設置有轉動輥。

6、優選的，所述轉動輥的內部設置有轉動柱槽，所述轉動柱槽的內部設置有滾珠軸承，且轉動柱貫穿滾珠軸承，所述轉動輥通過滾珠軸承與轉動柱轉動連接。

7、優選的，所述上模座的兩側均設置有穩定座，所述下模座的兩側均設置有安裝座，所述安裝座的上端設置有導向柱，所述穩定座的內部設置有柱槽，且穩定座通過柱槽沿著導向柱上下移動。

8、優選的，所述安裝座的一側表面設置有內凹槽，所述內凹槽的內部設置有單頭緊固件，且安裝座通過單頭緊固件與下模座螺紋連接。

9、優選的，所述上模座的上端中心處設置有連接座，且連接座通過外接螺栓與上模座螺紋連接。

10、優選的，所述下模座的下端設置有底座，且底座的底部通過外接螺栓與下模座螺紋固定。

11、優選的，所述穩定座與上模座焊接連接，且穩定座設置有兩個。

12、與現有技術相比，本實用新型的有益效果是：

13、1、本實用新型通過在導向槽內壁的內部設置轉動輥，并且導向槽和導向板都是方形，在上模座上下移動的時候，依靠移動的摩擦力，帶動轉動輥轉動，轉動輥通過滾珠軸承與轉動柱轉動連接，提高轉動的穩定性和流暢性，從而降低導向板與上模座之間的摩擦力，不易摩擦損壞，提高使用壽命，通過方形代替圓形，并且利用四個轉動輥對方形的四面進行限位，從而提高了整體的導向穩定性和流暢性，解決了現有注塑模具多數都是圓柱形導向柱進行導向，外壁長時間摩擦，容易摩擦損壞，導致使用壽命短，穩定性差的問題。

14、2、通過在上模座兩側均設置穩定座，在下模座兩側均設置安裝座，安裝座上表面焊接設置有導向柱，安裝座通過單頭緊固件與下模座螺紋連接，上模座與下模座上下對齊的時候，導向板插入導向槽內部，并且導向柱插入柱槽內部，這樣上模座上下移動的時候，依靠導向板和導向柱起到雙重導向效果，依靠導向柱對導向板移動起到穩定效果，避免導向板偏移，提高穩定性。

技術特征：

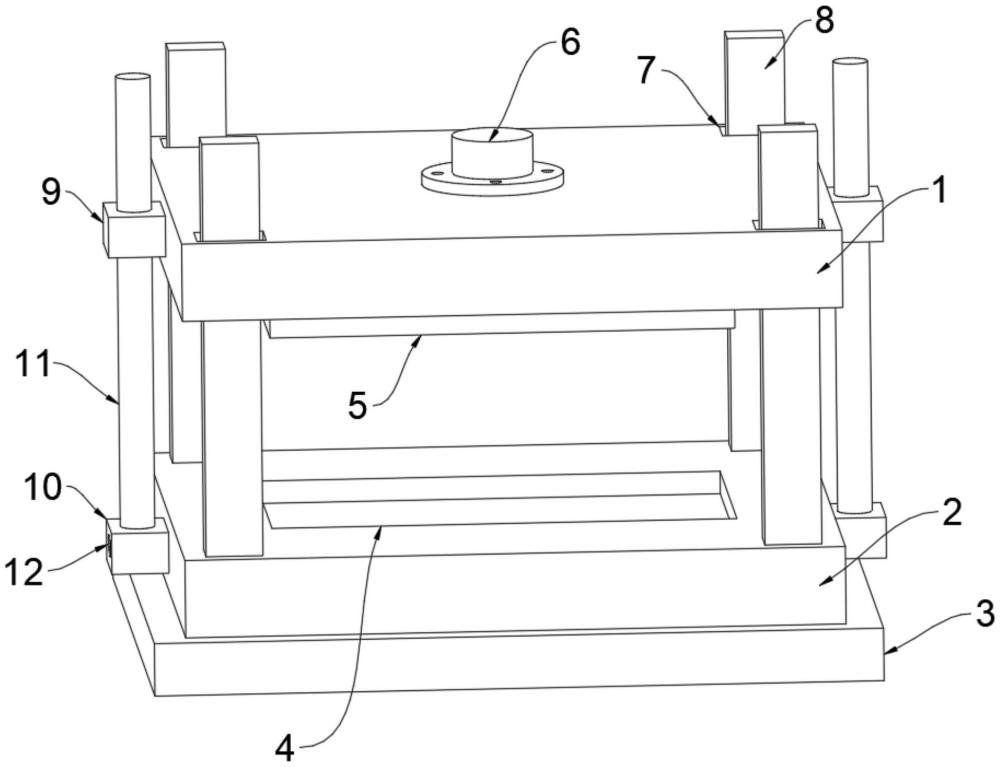

1.具有穩定導向機構的注塑模具，包括上模座(1)，所述上模座(1)的下端設置有凸模(5)，所述凸模(5)的下方設置有下模座(2)，所述下模座(2)的上表面設置有成型腔(4)；

2.根據權利要求1所述的具有穩定導向機構的注塑模具，其特征在于：所述轉動輥(13)的內部設置有轉動柱槽(15)，所述轉動柱槽(15)的內部設置有滾珠軸承(17)，且轉動柱(16)貫穿滾珠軸承(17)，所述轉動輥(13)通過滾珠軸承(17)與轉動柱(16)轉動連接。

3.根據權利要求1所述的具有穩定導向機構的注塑模具，其特征在于：所述上模座(1)的兩側均設置有穩定座(9)，所述下模座(2)的兩側均設置有安裝座(10)，所述安裝座(10)的上端設置有導向柱(11)，所述穩定座(9)的內部設置有柱槽(18)，且穩定座(9)通過柱槽(18)沿著導向柱(11)上下移動。

4.根據權利要求3所述的具有穩定導向機構的注塑模具，其特征在于：所述安裝座(10)的一側表面設置有內凹槽(19)，所述內凹槽(19)的內部設置有單頭緊固件(12)，且安裝座(10)通過單頭緊固件(12)與下模座(2)螺紋連接。

5.根據權利要求1所述的具有穩定導向機構的注塑模具，其特征在于：所述上模座(1)的上端中心處設置有連接座(6)，且連接座(6)通過外接螺栓與上模座(1)螺紋連接。

6.根據權利要求1所述的具有穩定導向機構的注塑模具，其特征在于：所述下模座(2)的下端設置有底座(3)，且底座(3)的底部通過外接螺栓與下模座(2)螺紋固定。

7.根據權利要求3所述的具有穩定導向機構的注塑模具，其特征在于：所述穩定座(9)與上模座(1)焊接連接，且穩定座(9)設置有兩個。

技術總結
本技術公開了具有穩定導向機構的注塑模具，涉及注塑模具技術領域，為解決現有注塑模具多數都是圓柱形導向柱進行導向，外壁長時間摩擦，容易摩擦損壞，導致使用壽命短，穩定性差的問題。所述上模座的下端設置有凸模，所述凸模的下方設置有下模座，所述下模座的上表面設置有成型腔；還包括：導向槽，其設置在所述上模座的拐角處，且導向槽貫穿上模座，所述導向槽的內部設置有導向板，且導向板的下端與下模座焊接連接；輥槽，其設置在所述導向槽的四周內壁中，且輥槽與上模座為一體結構，所述輥槽的內部設置有轉動柱，所述轉動柱的外部設置有轉動輥，所述轉動輥的內部設置有轉動柱槽，所述轉動柱槽的內部設置有滾珠軸承。

技術研發人員：肖烈熙,顏軍華,黃玉萍
受保護的技術使用者：蘇州市振業模具有限公司
技術研發日：20240702
技術公布日：2025/4/28
