本技術涉及掩膜版貼膜設備，具體涉及一種多功能掩膜版雙面貼膜機。

背景技術：

1、隨著fpc、tp、半導體封裝等領域各行業的發展與進步，對所使用的常規mask產品品質要求也隨之提高，比如，對mask產品外觀潔凈度的管控越來越嚴格。據統計，對于不同尺寸的常規mask產品，30％以上出貨前要求貼附不同類型的保護膜。目前這些保護膜多以手動方式貼附，而手動貼保護膜工藝無法避免氣泡、貼膜印記、臟污等異常現象，已經無法滿足客戶需求。本次開發的多功能掩膜版貼膜機，適用于pet雙層保護膜、pe單層保護膜、pu單、雙層、保護膜等各類保護膜的貼附。

技術實現思路

1、本實用新型目的在于提供一種多功能掩膜版雙面貼膜機，可同時實現掩膜版的雙面貼膜工作，能夠有效的提高貼膜質量、提高生產效率；且能夠避免貼膜過程中對另一面版面造成污染。

2、本實用新型通過下述技術方案實現：

3、一種多功能掩膜版雙面貼膜機，包括雙層壓膜組件、膜料上料輥組和mask版輸送臺，所述mask版輸送臺設置于所述雙層壓膜組件的一側，且mask版自mask版輸送臺輸送至所述雙層壓膜組件；所述膜料上料輥組輸送pet雙層保護膜進入所述雙層壓膜組件的方向與所述mask版進入所述雙層壓膜組件的方向相同；所述mask版的兩側均有所述pet雙層保護膜輸送至所述雙層壓膜組件。為了解決上述技術問題，并實現相應技術效果，本實用新型，通過雙層壓膜組件能夠同時實現對版面的雙面貼膜工作，能夠有效地避免對版面造成污染，同時能夠提高貼膜效率。

4、進一步的技術方案：

5、所述雙層壓膜組件包括上動力壓膜滾動軸和下動力壓膜滾動軸，所述上動力壓膜滾動軸和下動力壓膜滾動軸分別抵壓于所述mask版的兩側。

6、進一步的：所述膜料上料輥組包括防塵膜輸出滾動軸和靜電離子消除風棒，所述pet雙層保護膜自所述防塵膜輸出滾動軸輸送至靜電離子消除風棒，且所述pet雙層保護膜在所述靜電離子消除風棒上換向展平，并輸送至雙層壓膜組件。

7、進一步的：所述膜料上料輥組還包括雙層膜分離回收滾動軸，所述雙層膜分離回收滾動軸設置于所述靜電離子消除風棒旁，且所述pet雙層保護膜的一層膜輸送至所述靜電離子消除風棒，所述pet雙層保護膜的另一層膜輸送至雙層膜分離回收滾動軸。

8、進一步的：所述上動力壓膜滾動軸和下動力壓膜滾動軸均分別配置有一套膜料上料輥組。

9、進一步的：還包括mask版輸送件，所述mask版輸送件設置于所述mask版輸送臺與所述雙層壓膜組件之間，并用于將mask版輸送至所述雙層壓膜組件。

10、進一步的：還包括輸送件清潔粘塵輪，所述輸送件清潔粘塵輪設置于所述mask版輸送件表面。

11、進一步的：還包括防塵膜切割平臺，所述防塵膜切割平臺設置于所述雙層壓膜組件的另一側，且所述pet雙層保護膜自防塵膜切割平臺輸送至膜料上料輥組。

12、進一步的：所述上動力壓膜滾動軸和下動力壓膜滾動軸之間的間距可調。

13、本實用新型與現有技術相比，具有如下的優點和有益效果：

14、1、本實用新型一種多功能掩膜版雙面貼膜機，通過雙層壓膜組件能夠同時實現對版面的雙面貼膜工作，能夠有效地避免對版面造成污染，同時能夠提高貼膜效率。

技術特征：

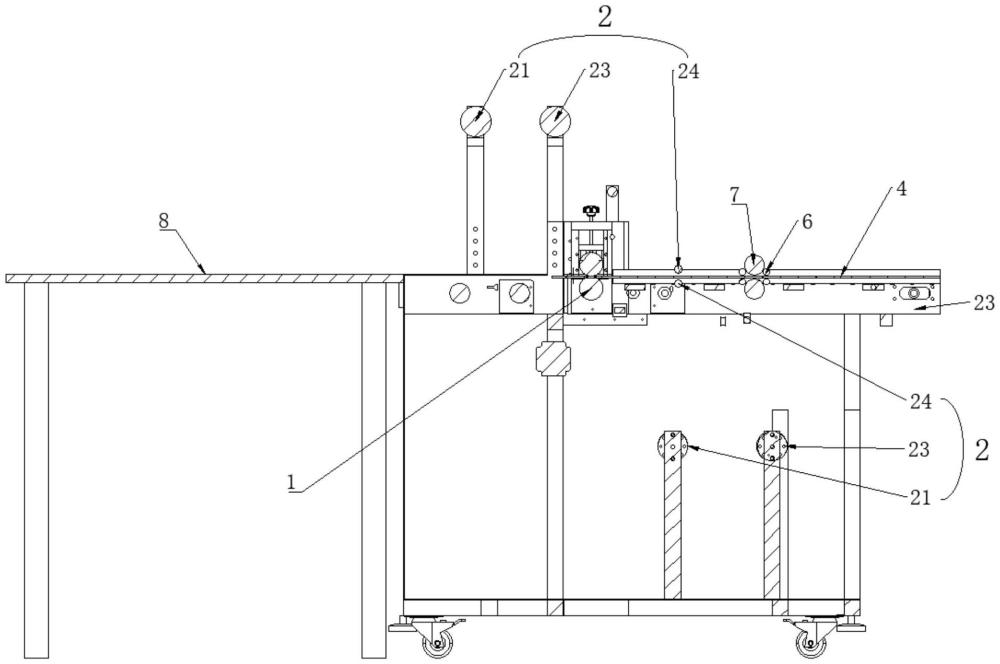

1.一種多功能掩膜版雙面貼膜機，其特征在于，包括雙層壓膜組件(1)、膜料上料輥組(2)和mask版輸送臺(3)，所述mask版輸送臺(3)設置于所述雙層壓膜組件(1)的一側，且mask版(4)自mask版輸送臺(3)輸送至所述雙層壓膜組件(1)；

2.根據權利要求1所述的一種多功能掩膜版雙面貼膜機，其特征在于，所述雙層壓膜組件(1)包括上動力壓膜滾動軸(11)和下動力壓膜滾動軸(12)，所述上動力壓膜滾動軸(11)和下動力壓膜滾動軸(12)分別抵壓于所述mask版(4)的兩側。

3.根據權利要求2所述的一種多功能掩膜版雙面貼膜機，其特征在于，所述膜料上料輥組(2)包括防塵膜輸出滾動軸(21)和靜電離子消除風棒(24)，所述pet雙層保護膜自所述防塵膜輸出滾動軸(21)輸送至靜電離子消除風棒(24)，且所述pet雙層保護膜在所述靜電離子消除風棒(24)上換向，并輸送至雙層壓膜組件(1)。

4.根據權利要求3所述的一種多功能掩膜版雙面貼膜機，其特征在于，所述膜料上料輥組(2)還包括雙層膜分離回收滾動軸(23)，所述雙層膜分離回收滾動軸(23)設置于所述靜電離子消除風棒(24)旁，且所述pet雙層保護膜的一層膜輸送至所述靜電離子消除風棒(24)，所述pet雙層保護膜的另一層膜輸送至雙層膜分離回收滾動軸(23)。

5.根據權利要求3所述的一種多功能掩膜版雙面貼膜機，其特征在于，所述上動力壓膜滾動軸(11)和下動力壓膜滾動軸(12)均分別配置有一套膜料上料輥組(2)。

6.根據權利要求3所述的一種多功能掩膜版雙面貼膜機，其特征在于，還包括mask版輸送件(6)，所述mask版輸送件(6)設置于所述mask版輸送臺(3)與所述雙層壓膜組件(1)之間，并用于將mask版(4)輸送至所述雙層壓膜組件(1)。

7.根據權利要求6所述的一種多功能掩膜版雙面貼膜機，其特征在于，還包括輸送件清潔粘塵輪(7)，所述輸送件清潔粘塵輪(7)設置于所述mask版輸送件(6)表面。

8.根據權利要求1所述的一種多功能掩膜版雙面貼膜機，其特征在于，還包括防塵膜切割平臺(8)，所述防塵膜切割平臺(8)設置于所述雙層壓膜組件(1)的另一側，且所述pet雙層保護膜自防塵膜切割平臺(8)輸送至膜料上料輥組(2)。

9.根據權利要求2所述的一種多功能掩膜版雙面貼膜機，其特征在于，所述上動力壓膜滾動軸(11)和下動力壓膜滾動軸(12)之間的間距可調。

技術總結
本技術公開了一種多功能掩膜版雙面貼膜機，包括雙層壓膜組件、膜料上料輥組和MASK版輸送臺，所述MASK版輸送臺設置于所述雙層壓膜組件的一側，且MASK版自MASK版輸送臺輸送至所述雙層壓膜組件；所述膜料上料輥組輸送PET雙層保護膜進入所述雙層壓膜組件的方向與所述MASK版進入所述雙層壓膜組件的方向相同；所述MASK版的兩側均有所述PET雙層保護膜輸送至所述雙層壓膜組件。通過雙層壓膜組件能夠同時實現對版面的雙面貼膜工作，能夠有效地避免對版面造成污染，同時能夠提高貼膜效率。
