本技術涉及一種廢料收集裝置，特別涉及一種橡膠生產用的廢料收集裝置。

背景技術：

1、橡膠是指具有可逆形變的高彈性聚合物材料，在室溫下富有彈性，在很小的外力作用下能產生較大形變，除去外力后能恢復原狀，橡膠屬于完全無定型聚合物，它的玻璃化轉變溫度低，分子量往往很大，大于幾十萬，橡膠的生產過程十分復雜，包括塑煉、混煉、壓延或擠出、成型和硫化等基本工序，每個工序針對制品有不同的要求，分別配合以若千輔助操作。為了能將各種所需的配合劑加入橡膠中，生膠首先需經過塑煉提高其塑性；然后通過混煉將炭黑及各種橡膠助劑與橡膠均勻混合成膠料；膠料經過壓出制成一定形狀坯料；再使其與經過壓延掛膠或涂膠的紡織材料(或與金屬材料)組合在一起成型為半成品；最后經過硫化又將具有塑性的半成品制成高彈性的最終產品，而橡膠產品在生產過程中對于切割掉的邊角料一般需要進行收集，從而便于回收利用，而本裝置則是針對橡膠生產用的一種廢料收集裝置；

2、對于授權公告號為cn?214644149?u的一種橡膠生產用的廢料收集裝置，本實用新型的有益效果是:通過導向組件與導料腔轉動配合，可將廢料以穩定的速度輸入箱體內，升降組件調節推板的高度后通過轉動的切割組件對廢料進行切割細化，可將廢料分割為細小的碎片，方便集中回收再利用；

3、對于上述裝置設置的切割組件主要通過螺旋葉片輸送進行切割，如此對于一些較短的橡膠料隨著輸送，可能不經過切刀便被刮落至箱體內，如此上述裝置對于一些較短的橡膠邊角料的切碎效果較差，其次對于上述裝置粉碎的廢料橡膠回收利用時，從而需要再次進行粉碎處理，如此可增加對橡膠邊角料的處理流程，從而增加操作步驟，減緩生產效率，從而降低該裝置的實用性。

技術實現思路

1、本實用新型的目的在于提供一種橡膠生產用的廢料收集裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種橡膠生產用的廢料收集裝置，包括箱體、切割組件和切碎組件，所述箱體與切割組件和切碎組件均連接，所述箱體內與兩塊對稱的弧形刮板和圓柱腔板均固定連接，所述圓柱腔板位于兩塊弧形刮板的下方，所述圓柱腔板與切碎組件連接，兩塊所述弧形刮板的相對側面均固定連接有多塊刮槽板。

3、作為本實用新型的一種優選技術方案，所述切割組件包括兩根第一轉軸，兩根所述第一轉軸通過軸承均與箱體轉動連接，兩根所述第一轉軸分別與兩個擠壓輪固定連接，兩個所述擠壓輪套設在兩塊弧形刮板之間，兩個所述擠壓輪上分別與多個錯位的切割環刀固定連接，多個所述切割環刀之間分別與多塊刮槽板套接，兩根所述第一轉軸的右端分別與其中一個齒輪和其中一個第一皮帶輪固定連接。

4、作為本實用新型的一種優選技術方案，其中一個所述齒輪與第一電機輸出軸上固定連接的另一個齒輪嚙合連接，所述第一電機安裝在n形固定板一的內部側面，所述n形固定板一與箱體的左側面固定連接，所述第一電機的輸出軸也與另一個第一皮帶輪固定連接，兩個所述第一皮帶輪通過傳動帶一互相傳動連接。

5、作為本實用新型的一種優選技術方案，所述切碎組件包括兩根第二轉軸，兩根所述第二轉軸的上下側通過軸承均與固定板轉動連接，四塊所述固定板分為兩兩一組且兩組分別與圓柱腔板上設置的兩個圓柱腔內部側面固定連接，兩根所述第二轉軸的下端分別與雙皮帶輪和其中一個第二皮帶輪固定連接。

6、作為本實用新型的一種優選技術方案，其中一個所述第二皮帶輪通過傳動帶二與雙皮帶輪傳動連接，所述雙皮帶輪通過傳動帶三與第二電機輸出軸上固定連連接的另一個第二皮帶輪傳動連接，所述第二電機安裝n形固定板二內部底面，所述n形固定板二與箱體的左側面固定連接。

7、作為本實用新型的一種優選技術方案，兩根所述第二轉軸分別套設在圓柱腔板上的兩個圓柱腔內，兩根所述第二轉軸上均固定連接有三個切割刀輪，六個所述切割刀輪分為三三一組且兩組分別套設在圓柱腔板上的兩個圓柱腔內。

8、作為本實用新型的一種優選技術方案，所述箱體的底面與底板固定連接，所述箱體的前側面下端通過開設的矩形孔與收納框套接，所述收納框與圓柱腔板上的兩個圓柱腔下方對應，所述箱體的上表面設置有進料斗，所述箱體的右側面安裝有控制器。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型通過設置的箱體、切割組件和切碎組件之間的配合使用，可使進入箱體內的廢料橡膠經過切割組件的擠壓切割，從而使廢料橡膠被擠壓在一塊的同時被切割成多條，如此可對部分較短的廢料橡膠也能進行初次切割，從而使切割完的橡膠掉落至切碎組件內進行二次粉碎切割，如此可提高對橡膠廢料的切碎程度，從而可以直接對切碎完的橡膠進行回收利用，如此可不增加廢料橡膠回收利用的步驟，從而有利于提高該裝置的實用性。

技術特征：

1.一種橡膠生產用的廢料收集裝置，包括箱體(1)、切割組件(2)和切碎組件(6)，其特征在于：所述箱體(1)與切割組件(2)和切碎組件(6)均連接，所述箱體(1)內與兩塊對稱的弧形刮板(3)和圓柱腔板(5)均固定連接，所述圓柱腔板(5)位于兩塊弧形刮板(3)的下方，所述圓柱腔板(5)與切碎組件(6)連接，兩塊所述弧形刮板(3)的相對側面均固定連接有多塊刮槽板(4)。

2.根據權利要求1所述的一種橡膠生產用的廢料收集裝置，其特征在于：所述切割組件(2)包括兩根第一轉軸(21)，兩根所述第一轉軸(21)通過軸承均與箱體(1)轉動連接，兩根所述第一轉軸(21)分別與兩個擠壓輪(22)固定連接，兩個所述擠壓輪(22)套設在兩塊弧形刮板(3)之間，兩個所述擠壓輪(22)上分別與多個錯位的切割環刀(23)固定連接，多個所述切割環刀(23)之間分別與多塊刮槽板(4)套接，兩根所述第一轉軸(21)的右端分別與其中一個齒輪(24)和其中一個第一皮帶輪(25)固定連接。

3.根據權利要求2所述的一種橡膠生產用的廢料收集裝置，其特征在于：其中一個所述齒輪(24)與第一電機(26)輸出軸上固定連接的另一個齒輪(24)嚙合連接，所述第一電機(26)安裝在n形固定板一(27)的內部側面，所述n形固定板一(27)與箱體(1)的左側面固定連接，所述第一電機(26)的輸出軸也與另一個第一皮帶輪(25)固定連接，兩個所述第一皮帶輪(25)通過傳動帶一互相傳動連接。

4.根據權利要求1所述的一種橡膠生產用的廢料收集裝置，其特征在于：所述切碎組件(6)包括兩根第二轉軸(61)，兩根所述第二轉軸(61)的上下側通過軸承均與固定板(62)轉動連接，四塊所述固定板(62)分為兩兩一組且兩組分別與圓柱腔板(5)上設置的兩個圓柱腔內部側面固定連接，兩根所述第二轉軸(61)的下端分別與雙皮帶輪(64)和其中一個第二皮帶輪(65)固定連接。

5.根據權利要求4所述的一種橡膠生產用的廢料收集裝置，其特征在于：其中一個所述第二皮帶輪(65)通過傳動帶二與雙皮帶輪(64)傳動連接，所述雙皮帶輪(64)通過傳動帶三與第二電機(66)輸出軸上固定連連接的另一個第二皮帶輪(65)傳動連接，所述第二電機(66)安裝n形固定板二(67)內部底面，所述n形固定板二(67)與箱體(1)的左側面固定連接。

6.根據權利要求4所述的一種橡膠生產用的廢料收集裝置，其特征在于：兩根所述第二轉軸(61)分別套設在圓柱腔板(5)上的兩個圓柱腔內，兩根所述第二轉軸(61)上均固定連接有三個切割刀輪(63)，六個所述切割刀輪(63)分為三三一組且兩組分別套設在圓柱腔板(5)上的兩個圓柱腔內。

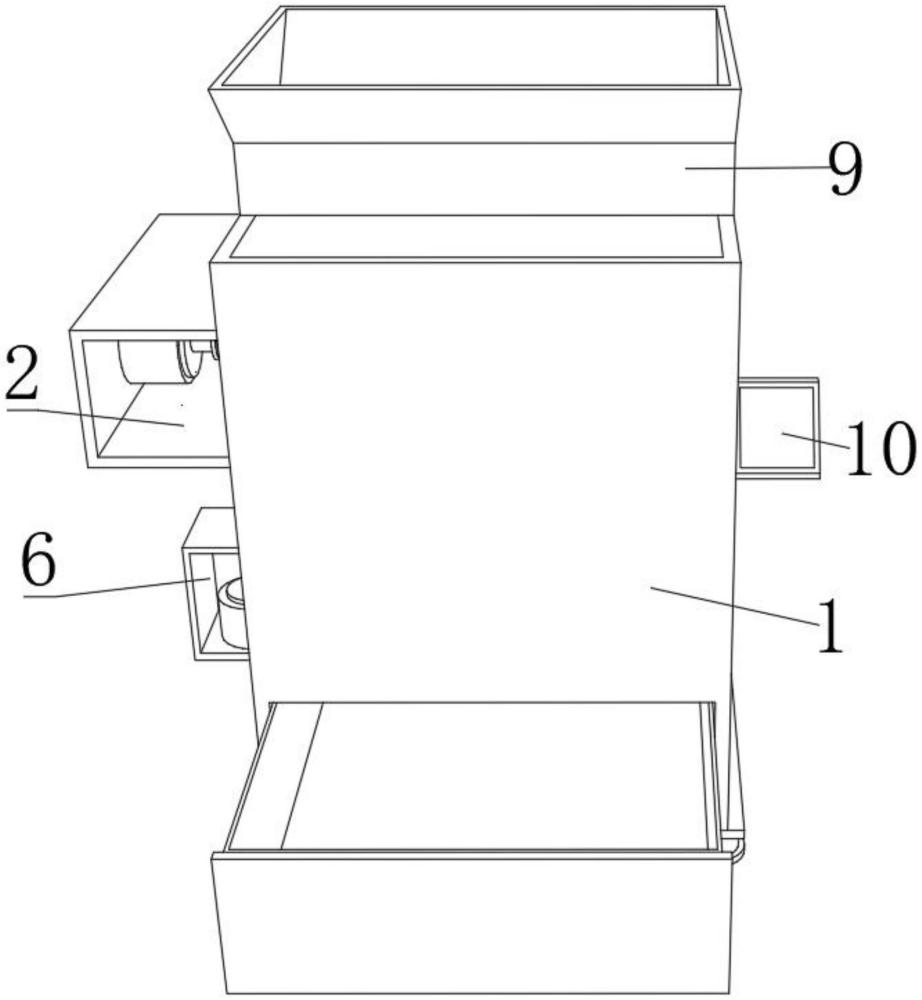

7.根據權利要求1所述的一種橡膠生產用的廢料收集裝置，其特征在于：所述箱體(1)的底面與底板(7)固定連接，所述箱體(1)的前側面下端通過開設的矩形孔與收納框(8)套接，所述收納框(8)與圓柱腔板(5)上的兩個圓柱腔下方對應，所述箱體(1)的上表面設置有進料斗(9)，所述箱體(1)的右側面安裝有控制器(10)。

技術總結
本技術公開了一種橡膠生產用的廢料收集裝置，涉及廢料收集裝置技術領域，包括箱體、切割組件和切碎組件，所述箱體與切割組件和切碎組件均連接。本技術通過設置的箱體、切割組件和切碎組件之間的配合使用，可使進入箱體內的廢料橡膠經過切割組件的擠壓切割，從而使廢料橡膠被擠壓在一塊的同時被切割成多條，如此可對部分較短的廢料橡膠也能進行初次切割，從而使切割完的橡膠掉落至切碎組件內進行二次粉碎切割，如此可提高對橡膠廢料的切碎程度，從而可以直接對切碎完的橡膠進行回收利用，如此可不增加廢料橡膠回收利用的步驟，從而有利于提高該裝置的實用性。

技術研發人員：韓文龍,王帥杰,郝曉霞
受保護的技術使用者：上海隆勝堡密封科技有限公司
技術研發日：20240703
技術公布日：2025/4/28
