本技術涉及燈箱布加工的，具體為一種用于燈箱布加工的層壓設備。

背景技術：

1、燈箱布是一種由兩層pvc和一層高強度的網格布組成的燈箱招牌面料，也叫寶麗布，分內打光和外打光兩種，特點是厚度、抗拉力強度高，燈箱布由于具有柔韌性好、透光均勻、壽命長、便于分割安裝、著墨性好等特性，主要被作為戶外廣告材料運用于大型廣告招牌的制作，廣泛應用于設計院、規劃院、產品設計中心、會議中心、展覽中心、辦證中心、酒店、賓館和餐廳等場所。在燈箱布生產的工藝中，層壓設備是必需的設備，將pvc層經過上膠輥后一面帶膠，與基材層通過壓合，形成復合面料。

2、根據公告號為：cn209738443u的中國專利，一種新型室外燈箱布的制造工藝設備，包括設備本體，設備本體的一端由上至下依次設置有第一傳送組、第二傳送組和第三傳送組，第一傳送組的一端分別活動安裝有第一傳送輥和第二傳送輥，第二傳送輥的一側設置有第一上膠導輥，第三傳送輥的一側設置有第二導輥，第四傳送輥的一側設置有第二上膠導輥，第五傳送輥的一側設置有第三導輥，第六傳送輥的一側設置有第三上膠導輥。

3、在上述方案中，通過多組導布裝置將各層燈箱布材料分別進行傳輸，再通過壓合輥進行壓合，導致其存在如下缺點：各層燈箱布材料在傳輸至壓合輥處時，可能出現左右偏移的情況，使得材料在壓合時不能夠準確對齊，導致降低燈箱布的加工質量。

技術實現思路

1、本實用新型的目的是為了提供一種用于燈箱布加工的層壓設備，以解決各層燈箱布材料在傳輸至壓合輥處時，可能出現左右偏移的情況，使得材料在壓合時不能夠準確對齊，導致降低燈箱布的加工質量的問題。

2、為了實現上述實用新型目的，本實用新型采用了以下技術方案：一種用于燈箱布加工的層壓設備，包括兩個第一支撐板，兩個所述第一支撐板之間可轉動的設置有兩個第一傳送輥，兩個所述第一支撐板的后側分別設有第二支撐板，兩個所述第二支撐板之間可轉動的設置有第二傳送輥，所述第二支撐板的后側設有u形架，所述u形架的內部可移動的設置有u形板，所述u形板的內部可轉動的設置有第一熱熔壓合輥，所述u形架的內部可轉動的設置有第二熱熔壓合輥，所述u形架的外壁前側固定有兩個固定板，兩個所述固定板的內側分別可移動的設置有u形座，兩個所述u形座的內部分別可轉動的設置有糾偏輪，所述u形架的后側設有兩個第三支撐板，兩個所述第三支撐板之間可轉動的設置有收卷輥。

3、優選的，所述u形架的底面固定有底座，所述底座的頂面與兩個第一支撐板的底面分別固定連接，所述底座的頂面與兩個第二支撐板的底面分別固定連接，所述底座的頂面與兩個第三支撐板的底面分別固定連接，兩個所述固定板的一側分別開設有連接孔，兩個所述固定板的外側分別固定有第一液壓推桿，兩個所述第一液壓推桿伸縮桿的一端分別貫穿兩個連接孔，兩個所述第一液壓推桿伸縮桿的一端分別與兩個u形座的外側固定連接。

4、優選的，所述u形架的頂面開設有固定孔，所述固定孔的內部固定有第二液壓推桿，所述第二液壓推桿伸縮桿的一端與u形板的頂面固定連接。

5、優選的，所述u形架的頂面開設有兩個限位孔，兩個所述限位孔的內部分別可滑動的插設有限位柱，兩個所述限位柱的底端分別與u形板的頂面固定連接。

6、優選的，所述底座的頂面固定有兩個安裝板，兩個所述安裝板之間可轉動的設置有兩個上膠導輥。

7、優選的，所述底座的頂面固定有冷卻箱，所述冷卻箱的外壁前側、后側分別開設有通孔，所述冷卻箱的內部頂面固定有制冷片。

8、與現有技術相比，采用了上述技術方案的一種用于燈箱布加工的層壓設備，具有如下有益效果：

9、一、在使用中，通過固定板、u形座及糾偏輪利于對pvc層與基材層進行糾偏，能夠防止傳輸過程中左右偏移，確保兩層材料在壓合時能夠準確對齊，從而提高了燈箱布的加工質量；

10、二、在使用中，通過啟動第一液壓推桿利于將u形座進行左右調節，進而能帶動糾偏輪左右調節，能夠?qū)Σ煌瑢挾鹊臒粝洳歼M(jìn)行糾偏，從而提高了本裝置的適用性。通過啟動第二液壓推桿利于將u形板進行上下移動調節，進而能夠帶動第一熱熔壓合輥上下調節，能夠調整第一熱熔壓合輥與第二熱熔壓合輥之間的距離，達到能對不同厚度燈箱布進行壓合，從而提高的本裝置的實用性；

11、三、在使用中，通過限位孔、限位柱利于對u形板進行限位，防止u形板及第一熱熔壓合輥偏移，從而提高u形板及第一熱熔壓合輥移動時的穩定性，能夠提高壓合時的穩定性。通過上方的上膠導輥利于對基材層的底面進行上膠，通過下方的上膠導輥利于對pvc層的頂面進行上膠，使得兩者層壓時粘合的更加牢固，提高復合效果。燈箱布在壓合后穿過冷卻箱的通孑l再由收卷輥進行收卷，此時通過制冷片，利于對燈箱布進行降溫冷卻，使得膠水固化，確保粘合牢固，提高冷卻效率。

技術特征：

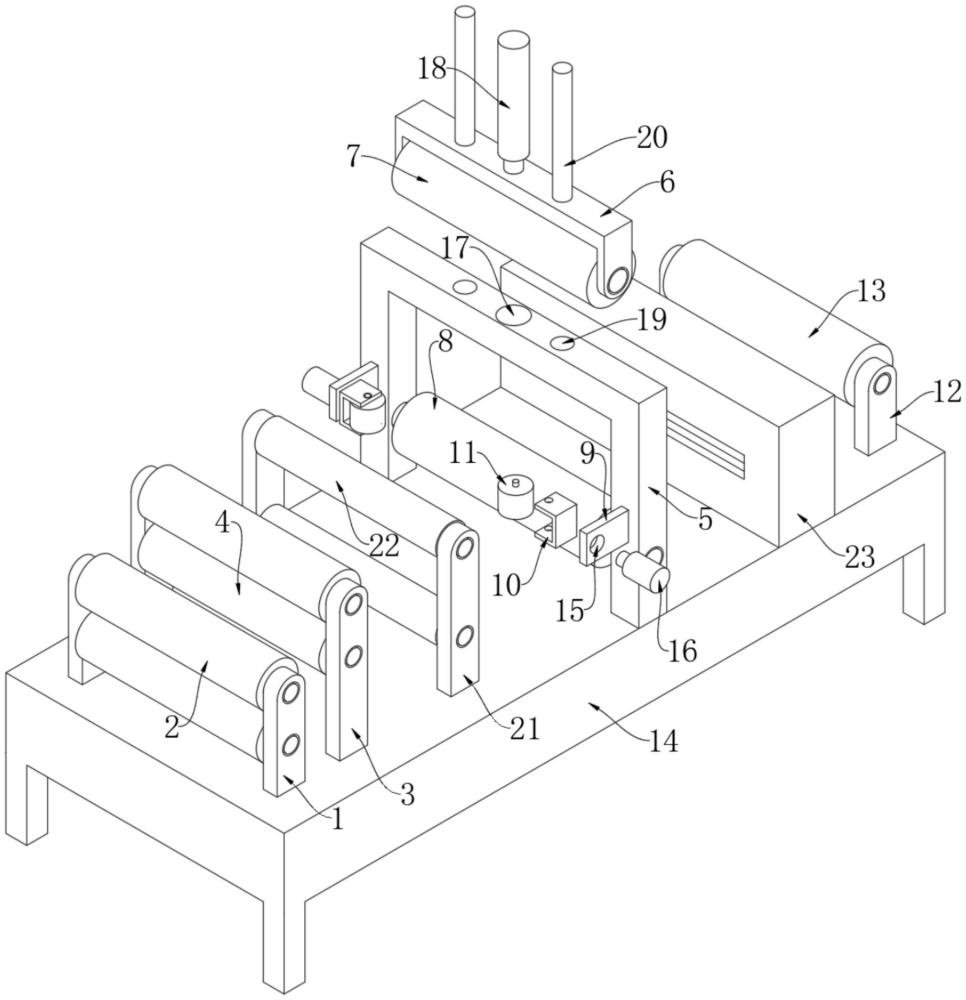

1.一種用于燈箱布加工的層壓設備，包括兩個第一支撐板(1)，其特征在于，兩個所述第一支撐板(1)之間可轉動的設置有兩個第一傳送輥(2)，兩個所述第一支撐板(1)的后側分別設有第二支撐板(3)，兩個所述第二支撐板(3)之間可轉動的設置有第二傳送輥(4)，所述第二支撐板(3)的后側設有u形架(5)，所述u形架(5)的內部可移動的設置有u形板(6)，所述u形板(6)的內部可轉動的設置有第一熱熔壓合輥(7)，所述u形架(5)的內部可轉動的設置有第二熱熔壓合輥(8)，所述u形架(5)的外壁前側固定有兩個固定板(9)，兩個所述固定板(9)的內側分別可移動的設置有u形座(10)，兩個所述u形座(10)的內部分別可轉動的設置有糾偏輪(11)，所述u形架(5)的后側設有兩個第三支撐板(12)，兩個所述第三支撐板(12)之間可轉動的設置有收卷輥(13)。

2.根據權利要求1所述的一種用于燈箱布加工的層壓設備，其特征在于：所述u形架(5)的底面固定有底座(14)，所述底座(14)的頂面與兩個第一支撐板(1)的底面分別固定連接，所述底座(14)的頂面與兩個第二支撐板(3)的底面分別固定連接，所述底座(14)的頂面與兩個第三支撐板(12)的底面分別固定連接，兩個所述固定板(9)的一側分別開設有連接孔(15)，兩個所述固定板(9)的外側分別固定有第一液壓推桿(16)，兩個所述第一液壓推桿(16)伸縮桿的一端分別貫穿兩個連接孔(15)，兩個所述第一液壓推桿(16)伸縮桿的一端分別與兩個u形座(10)的外側固定連接。

3.根據權利要求2所述的一種用于燈箱布加工的層壓設備，其特征在于：所述u形架(5)的頂面開設有固定孔(17)，所述固定孔(17)的內部固定有第二液壓推桿(18)，所述第二液壓推桿(18)伸縮桿的一端與u形板(6)的頂面固定連接。

4.根據權利要求3所述的一種用于燈箱布加工的層壓設備，其特征在于：所述u形架(5)的頂面開設有兩個限位孔(19)，兩個所述限位孔(19)的內部分別可滑動的插設有限位柱(20)，兩個所述限位柱(20)的底端分別與u形板(6)的頂面固定連接。

5.根據權利要求2所述的一種用于燈箱布加工的層壓設備，其特征在于：所述底座(14)的頂面固定有兩個安裝板(21)，兩個所述安裝板(21)之間可轉動的設置有兩個上膠導輥(22)。

6.根據權利要求5所述的一種用于燈箱布加工的層壓設備，其特征在于：所述底座(14)的頂面固定有冷卻箱(23)，所述冷卻箱(23)的外壁前側、后側分別開設有通孔，所述冷卻箱(23)的內部頂面固定有制冷片(24)。

技術總結
本技術涉及燈箱布加工的領域，公開了一種用于燈箱布加工的層壓設備，包括兩個第一支撐板，兩個所述第一支撐板之間可轉動的設置有兩個第一傳送輥，兩個所述第一支撐板的后側分別設有第二支撐板，兩個所述第二支撐板之間可轉動的設置有第二傳送輥，兩個所述固定板的內側分別可移動的設置有U形座，兩個所述U形座的內部分別可轉動的設置有糾偏輪，所述U形架的后側設有兩個第三支撐板，兩個所述第三支撐板之間可轉動的設置有收卷輥。在本技術中，通過固定板、U形座及糾偏輪利于對PVC層與基材層進行糾偏，能夠防止傳輸過程中左右偏移，確保兩層材料在壓合時能夠準確對齊，從而提高了燈箱布的加工質量。

技術研發人員：李旭
受保護的技術使用者：浙江銘龍新材料科技有限公司
技術研發日：20240704
技術公布日：2025/4/28
