本技術涉及色母添加，具體為一種在線色母添加裝置。

背景技術：

1、色母的全稱叫色母粒，也叫色種，是一種新型高分子材料專用著色劑，亦稱顏料制備物，色母主要用在塑料上，色母由顏料或染料、載體和添加劑三種基本要素所組成，是把超常量的顏料均勻載附于樹脂之中而制得的聚集體，可稱顏料濃縮物，所以它的著色力高于顏料本身，加工時用少量色母料和未著色樹脂摻混，就可達到設計顏料濃度的著色樹脂或制品。

2、目前的設備在使用過程中，儲存桶的內壁會有殘留的色母，不便于進行清理，進而導致工作效率降低，并且目前的設備一般直接通過進料管道進行添加，難以控制色母粒的添加量，進而導致生產的產品質量降低，因此亟需一種在線色母添加裝置來改善上述問題。

技術實現思路

1、本實用新型的目的旨在至少解決所述技術缺陷之一。

2、為此，本實用新型的一個目的在于提出一種在線色母添加裝置，以解決背景技術中所提到的問題，克服現有技術中存在的不足。

3、為了實現上述目的，本實用新型一方面的實施例提供一種在線色母添加裝置，包括儲存桶，所述儲存桶的頂部設置有桶蓋，所述桶蓋的頂部開設有進料口，所述儲存桶的內部設置有清潔機構，所述儲存桶的底部設置有出料口，所述出料口的外表面設置有閥門，所述出料口的底部設置有固定架，所述固定架的內部設置有調節機構，所述調節機構的一側設置有送料管，所述調節機構的底部設置有壓力傳感器，所述固定架的內部開設有滑槽。

4、本實用新型進一步設置為：所述清潔機構包括電機，所述電機的輸出軸固定連接有轉軸，所述轉軸的外表面設置有連接桿，所述連接桿的一側設置有固定套，所述固定套的內部設置有第一彈簧，所述彈簧的一側設置有移動桿，所述移動桿的一側設置有刮板。

5、通過采用上述技術方案，能夠對儲存桶的內壁進行刮蹭。

6、本實用新型進一步設置為：所述轉軸的底部的外表面設置有攪拌桿，所述攪拌桿與轉軸固定連接，所述攪拌桿的底部固定連接有轉動桿，且所述轉動桿的底部位于閥門的頂部。

7、通過采用上述技術方案，能夠防止出料口堵塞。

8、本實用新型進一步設置為：所述調節機構包括收集箱，所述收集箱的底部設置有第二彈簧，所述收集箱的一側開設有送料口，所述收集箱的兩側均設置有滑塊，所述收集箱的底部設置有彈性桿。

9、通過采用上述技術方案，能夠對色母進行收集。

10、本實用新型進一步設置為：所述收集箱與滑塊固定連接，所述滑塊與滑槽相適配，且所述滑塊與滑槽滑動連接，所述彈性桿與收集箱固定連接，所述彈性桿遠離收集箱的一端與壓力傳感器連接，所述送料口與送料管固定連接，所述送料管的外表面設置有泵。

11、通過采用上述技術方案，能夠使收集箱進行上下移動。

12、本實用新型進一步設置為：所述泵、閥門與壓力傳感器電性連接，所述收集箱的內部設置有支撐板，所述支撐板為斜面。

13、通過采用上述技術方案，能夠使色母添加的量一定。

14、綜上所述，本實用新型的有益技術效果為：

15、1.該在線色母添加裝置，設置有清潔機構，通過電機能夠帶動轉軸進行轉動，進而能夠帶動連接桿進行轉動，通過第一彈簧能夠使刮板與儲存桶的內壁貼合，進而能夠使刮板對儲存桶的內壁進行清潔，進而能夠提高工作效率，并且轉軸能夠帶動攪拌桿與轉動桿進行轉動，進而能夠防止出料口堵塞；

16、2.該在線色母添加裝置，設置有調節機構，通過收集箱對色母進行收集，通過第二彈簧能夠使收集箱進行上下移動，通過收集箱擠壓彈性件，能夠使壓力傳感器的數值發生變化，進而能夠控制閥門關閉，進而能夠控制色母每次的添加量，進而能夠提高產品質量。

17、本實用新型附加的方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

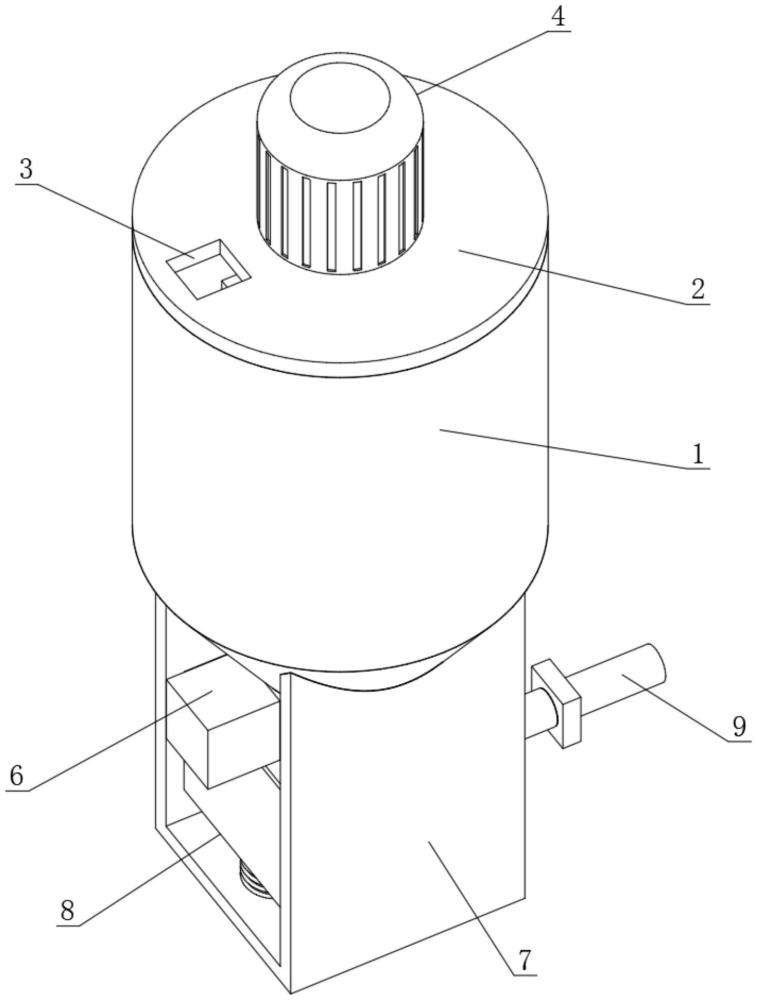

1.一種在線色母添加裝置，其特征在于：包括儲存桶(1)，所述儲存桶(1)的頂部設置有桶蓋(2)，所述桶蓋(2)的頂部開設有進料口(3)，所述儲存桶(1)的內部設置有清潔機構(4)，所述儲存桶(1)的底部設置有出料口(5)，所述出料口(5)的外表面設置有閥門(6)，所述出料口(5)的底部設置有固定架(7)，所述固定架(7)的內部設置有調節機構(8)，所述調節機構(8)的一側設置有送料管(9)，所述調節機構(8)的底部設置有壓力傳感器(10)，所述固定架(7)的內部開設有滑槽(11)。

2.根據權利要求1所述的一種在線色母添加裝置，其特征在于：所述清潔機構(4)包括電機(12)，所述電機(12)的輸出軸固定連接有轉軸(13)，所述轉軸(13)的外表面設置有連接桿(14)，所述連接桿(14)的一側設置有固定套(15)，所述固定套(15)的內部設置有第一彈簧(16)，所述彈簧的一側設置有移動桿(17)，所述移動桿(17)的一側設置有刮板(18)。

3.根據權利要求2所述的一種在線色母添加裝置，其特征在于：所述轉軸(13)的底部的外表面設置有攪拌桿(19)，所述攪拌桿(19)與轉軸(13)固定連接，所述攪拌桿(19)的底部固定連接有轉動桿(20)，且所述轉動桿(20)的底部位于閥門(6)的頂部。

4.根據權利要求1所述的一種在線色母添加裝置，其特征在于：所述調節機構(8)包括收集箱(21)，所述收集箱(21)的底部設置有第二彈簧(22)，所述收集箱(21)的一側開設有送料口(23)，所述收集箱(21)的兩側均設置有滑塊(24)，所述收集箱(21)的底部設置有彈性桿(25)。

5.根據權利要求4所述的一種在線色母添加裝置，其特征在于：所述收集箱(21)與滑塊(24)固定連接，所述滑塊(24)與滑槽(11)相適配，且所述滑塊(24)與滑槽(11)滑動連接，所述彈性桿(25)與收集箱(21)固定連接，所述彈性桿(25)遠離收集箱(21)的一端與壓力傳感器(10)連接，所述送料口(23)與送料管(9)固定連接，所述送料管(9)的外表面設置有泵(26)。

6.根據權利要求5所述的一種在線色母添加裝置，其特征在于：所述泵(26)、閥門(6)與壓力傳感器(10)電性連接，所述收集箱(21)的內部設置有支撐板(27)，所述支撐板(27)為斜面。

技術總結
本技術涉及色母添加技術領域，具體為一種在線色母添加裝置，包括儲存桶，所述儲存桶的頂部設置有桶蓋，所述桶蓋的頂部開設有進料口，所述儲存桶的內部設置有清潔機構，所述儲存桶的底部設置有出料口，所述出料口的外表面設置有閥門，所述出料口的底部設置有固定架，所述固定架的內部設置有調節機構，所述調節機構的一側設置有送料管，所述調節機構的底部設置有壓力傳感器，所述固定架的內部開設有滑槽。該在線色母添加裝置，設置有清潔機構，通過清潔機構能夠對儲存桶的內壁進行清潔，進而能夠提高工作效率，設置有調節機構，通過調節機構能夠控制色母每次的添加量，進而能夠提高產品質量。

技術研發人員：常玉春,楊宇,劉永全
受保護的技術使用者：濮陽市福通塑膠有限公司
技術研發日：20240705
技術公布日：2025/4/28
