本技術涉及人造革，具體為一種pvc人造革用快速定型裝置。

背景技術：

1、隨著世界人口的增長，人類對皮革的需求倍增，數量有限的天然皮革早已不能滿足人們這種需求，為解決這一矛盾，科學家們幾十年前即開始研究開發人造革、合成皮革，以彌補天然皮革的不足，人造皮革加工時需要快速定型設備，但現有的人造革定型設備功對不同厚度的人造革固定較為不便，從而降低了工作人員的加工效率。

2、現有裝置的在輸送人造革時，一般將人造革的端部塞進兩個輸送輥之間，但是人造革的厚度存在差別，現有輸送機構一般不方便調節兩個輸送輥之間的距離，導致工作人員添加人造皮革的時候較為費力。

技術實現思路

1、本部分的目的在于概述本實用新型的實施方式的一些方面以及簡要介紹一些較佳實施方式。在本部分以及本申請的說明書摘要和實用新型名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和實用新型名稱的目的模糊，而這種簡化或省略不能用于限制本實用新型的范圍。

2、鑒于上述和/或現有一種pvc人造革用快速定型裝置中存在的問題，提出了本實用新型。

3、因此，本實用新型的目的是提供一種pvc人造革用快速定型裝置，在使用本裝置時，先提起從動輥，將pvc人造革放置在主動輥上，松開從動輥，開啟驅動電機帶動主動輥轉動，使得人造革輸送到搭板上，使得能快速的適應不同厚度的人造革的輸送；當人造革到達搭板上后，開啟吹風機，將風輸入到風冷倉中，再?gòu)拇碉L(fēng)孔吹到人造革上，使得人造革加速冷卻；且同時可以開啟第一水泵將水抽進水冷倉中，使得搭板的溫度降低，從而降低人造革的溫度，使用一般時間后，開啟第二水泵，將水冷倉中升溫的水抽回儲水箱中進行冷卻，使得能循環水冷，從而加速人造革的定型。

4、為解決上述技術問題，根據本實用新型的一個方面，本實用新型提供了如下技術方案：

5、一種pvc人造革用快速定型裝置，其包括：

6、輸送組件，包括支腿、固定在所述支腿頂端的底板、對稱在所述底板上的安裝框架、安裝在所述安裝框架上的驅動電機、轉動安裝在所述安裝框架上且同軸連接在所述驅動電機上的主動輥、轉動安裝在所述主動輥上方的從動輥和固定在所述安裝框架上且位于所述主動輥?lái)斆娴拇畎澹?/p>

7、調節組件，設置在所述安裝框架上，可方便對所述從動輥的高度進行調節；

8、冷卻定型組件，設置在所述安裝框架上，可對位于所述搭板上的人造革進行冷卻定型。

9、作為本實用新型所述的一種pvc人造革用快速定型裝置的一種優選方案，其中，所述調節組件包括對稱開設在所述安裝框架內壁上的調節槽、固定在所述調節槽內壁上的導向桿、套接在所述導向桿上的彈簧和套接在所述導向桿上的移動塊，所述從動輥轉動安裝在所述移動塊上。

10、作為本實用新型所述的一種pvc人造革用快速定型裝置的一種優選方案，其中，所述冷卻定型組件包括固定在所述安裝框架上的風冷倉、開設在所述風冷倉上的吹風孔、連通在所述風冷倉上的進風管和連接在所述進風管上的吹風機。

11、作為本實用新型所述的一種pvc人造革用快速定型裝置的一種優選方案，其中，所述冷卻定型組件還包括固定在所述底板底部的儲水箱、固定在所述搭板上的水冷倉、安裝在所述底板上的第一水泵和安裝在所述第一水泵上且兩端分別連接在所述儲水箱及所述水冷倉的進水管。

12、作為本實用新型所述的一種pvc人造革用快速定型裝置的一種優選方案，其中，所述底板上安裝有第二水泵，所述第二水泵上連接有回水管，所述回水管的兩端分別連通在所述儲水箱及所述水冷倉的內腔。

13、與現有技術相比，本實用新型具有的有益效果是：在使用本裝置時，先提起從動輥，將pvc人造革放置在主動輥上，松開從動輥，開啟驅動電機帶動主動輥轉動，使得人造革輸送到搭板上，使得能快速的適應不同厚度的人造革的輸送；當人造革到達搭板上后，開啟吹風機，將風輸入到風冷倉中，再?gòu)拇碉L(fēng)孔吹到人造革上，使得人造革加速冷卻；且同時可以開啟第一水泵將水抽進水冷倉中，使得搭板的溫度降低，從而降低人造革的溫度，使用一般時間后，開啟第二水泵，將水冷倉中升溫的水抽回儲水箱中進行冷卻，使得能循環水冷，從而加速人造革的定型。

技術特征：

1.一種pvc人造革用快速定型裝置，其特征在于，包括：

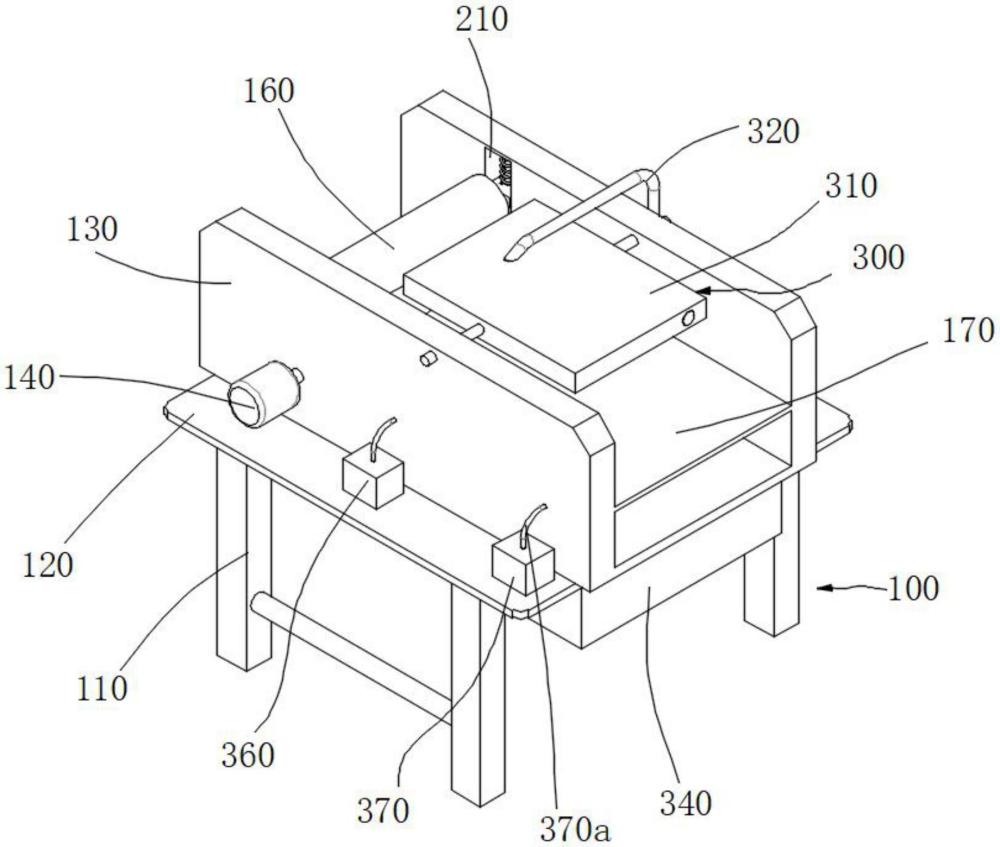

2.根據權利要求1所述的一種pvc人造革用快速定型裝置，其特征在于，所述調節組件(200)包括對稱開設在所述安裝框架(130)內壁上的調節槽(210)、固定在所述調節槽(210)內壁上的導向桿(220)、套接在所述導向桿(220)上的彈簧(230)和套接在所述導向桿(220)上的移動塊(240)，所述從動輥(160)轉動安裝在所述移動塊(240)上。

3.根據權利要求1所述的一種pvc人造革用快速定型裝置，其特征在于，所述冷卻定型組件(300)包括固定在所述安裝框架(130)上的風冷倉(310)、開設在所述風冷倉(310)上的吹風孔(310a)、連通在所述風冷倉(310)上的進風管(320)和連接在所述進風管(320)上的吹風機(330)。

4.根據權利要求1所述的一種pvc人造革用快速定型裝置，其特征在于，所述冷卻定型組件(300)還包括固定在所述底板(120)底部的儲水箱(340)、固定在所述搭板(170)上的水冷倉(350)、安裝在所述底板(120)上的第一水泵(360)和安裝在所述第一水泵(360)上且兩端分別連接在所述儲水箱(340)及所述水冷倉(350)的進水管(360a)。

5.根據權利要求4所述的一種pvc人造革用快速定型裝置，其特征在于，所述底板(120)上安裝有第二水泵(370)，所述第二水泵(370)上連接有回水管(370a)，所述回水管(370a)的兩端分別連通在所述儲水箱(340)及所述水冷倉(350)的內腔。

技術總結
本技術公開一種PVC人造革用快速定型裝置，其包括輸送組件，包括支腿、固定在所述支腿頂端的底板、對稱在所述底板上的安裝框架、安裝在所述安裝框架上的驅動電機、轉動安裝在所述安裝框架上且同軸連接在所述驅動電機上的主動輥、轉動安裝在所述主動輥上方的從動輥和固定在所述安裝框架上且位于所述主動輥?lái)斆娴拇畎澹徽{(diào)節組件，設置在所述安裝框架上，可方便對所述從動輥的高度進行調節；冷卻定型組件，設置在所述安裝框架上，可對位于所述搭板上的人造革進行冷卻定型；使用一般時間后，開啟第二水泵，將水冷倉中升溫的水抽回儲水箱中進行冷卻，使得能循環水冷，從而加速人造革的定型。

技術研發人員：張同,張永生,盧志軍
受保護的技術使用者：雄縣萬榮塑膠制品有限公司
技術研發日：20240712
技術公布日：2025/4/28
