本技術涉及注塑，具體為一種立式供料注塑機的人工作業臺及其立式供料注塑機。

背景技術：

1、注塑機又名注射成型機或注射機，它是將熱塑性塑料或熱固性塑料利用塑料成型模具制成各種形狀的塑料制品的主要成型設備。

2、注塑機的上料平臺是在添加原料時用于站立的平臺，通常是直接固定在機筒的上方，原料儲存在上料平臺上的料斗中，料斗上的下料口與機筒上的進料口對準，原料從料斗中掉落至機筒，實現供料。

3、現有的立式供料注塑機，如bmc注塑機（采用雙缸注射結構，通過垂直的加料油缸強制加料，使原料加入料筒進行塑化，以達到注塑成型的目的），傳統的上料平臺諸如公告號為cn217968059u、cn221089767u的中國授權實用新型專利，難以適用于立式供料注塑機（由于立式供料注塑機進料口與傳統注塑機進料口的安裝位置不相同），并且存在著以下問題：①通過萬向輪進行支撐，降低了對上料平臺的支撐穩定性；②整體結構占用面積大，對于一些廠房較小的生產企業，在不需要加料時，無空余地方放置上料平臺。

4、對此，有必要提出一種改進的技術方案以解決上述問題。

技術實現思路

1、本實用新型為克服上述情況不足，旨在提供一種能解決上述問題的技術方案。

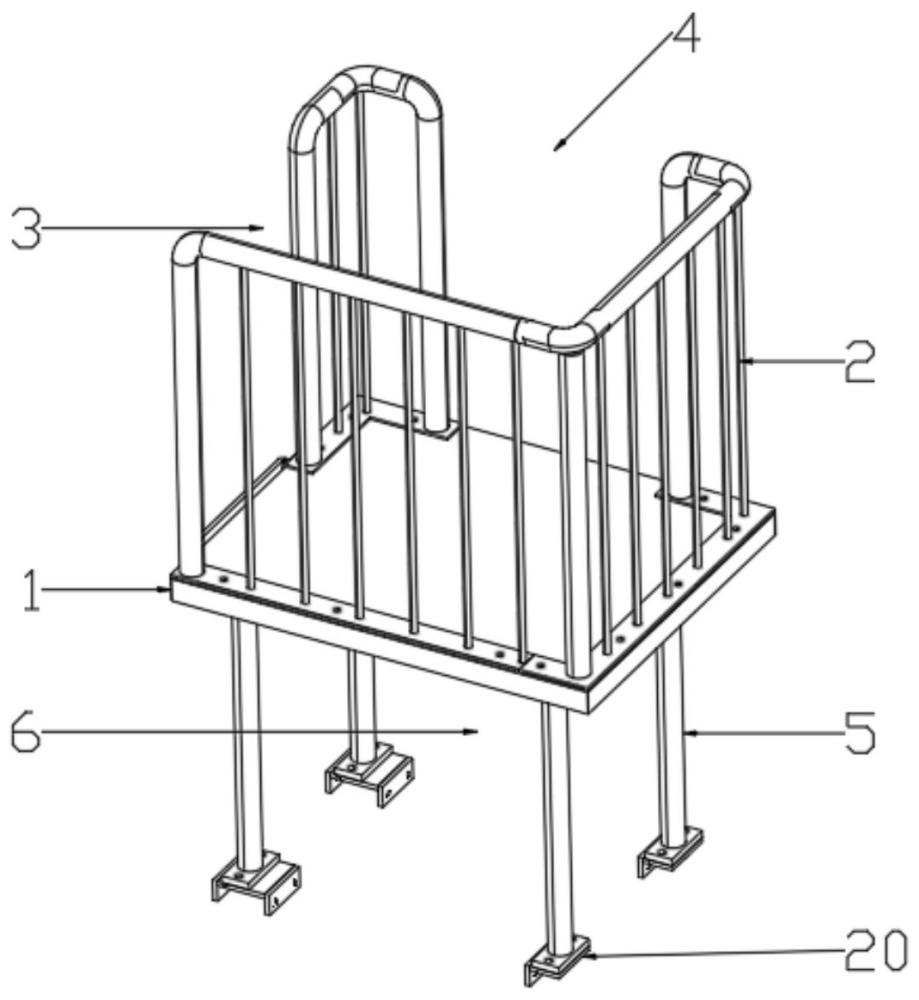

2、一種立式供料注塑機的人工作業臺，包括有人工作業臺本體，沿所述人工作業臺本體的四周圍設形成有防護欄，所述防護欄留設有第一通口以及第二通口，且所述第一通口和第二通口位于防護欄的不同方位；

3、沿所述人工作業臺本體的下端連接有多個支腳，以使人工作業臺本體與地面相隔一設定距離，且多個所述支腳間隔并圍設形成有容置空間，其中，多個所述支腳的下端均設置有連接組件。

4、作為本實用新型進一步方案：所述連接組件包括有固設于支腳下端的第一連接件以及固設于第一連接件的第二連接件，所述第二連接件與第一連接件形成有第一鎖緊結構，且所述第二連接件又與外設設備形成有第二鎖緊結構。

5、作為本實用新型進一步方案：所述第二連接件具有相互垂直固定的第一件和第二件，且所述第一件和第二件之間連接有加強件；

6、其中，所述第一連接件與第一件固定連接配合，且所述第一連接件與第一件的連接接觸面為平面。

7、作為本實用新型進一步方案：多個所述支腳的上端均固設有第三連接件，所述人工作業臺本體的下端固設有第四連接件，所述第三連接件與第四連接件固定連接配合，且所述第三連接件與第四連接件形成有第三鎖緊結構。

8、作為本實用新型進一步方案：所述人工作業臺本體的下端設置有多個加強筋，且多個加強筋呈間隔設置并位于多個支腳的圍設之間。

9、作為本實用新型進一步方案：所述人工作業臺本體對應第一通口的位置處設置有梯子。

10、本實用新型還提出了一種立式供料注塑機，包括注塑機本體及設于所述注塑機本體上的上述所述的一種立式供料注塑機的人工作業臺。

11、作為本實用新型進一步方案：所述注塑機本體包括有注塑機底座和安裝在注塑機底座上的注塑座，所述注塑座上設置有壓料倉，所述壓料倉具有放料口；

12、其中，所述壓料倉及其上的放料口與第二通口對應配合，所述支腳與注塑機底座對應配合。

13、與現有技術相比，本實用新型的有益效果如下：

14、1）本實用新型包括有人工作業臺本體、圍設在人工作業臺本體上端的防護欄以及連接在人工作業臺本體下端的多個支腳，防護欄留設有第一通口和第二通口，通過第一通口來作為通行于人工作業臺本體的人行通道，并通過第二通口來作為與注塑座（即立式供料注塑機的進料口）對接的上料通道，實現對立式供料注塑機的上料，以及匹配立式供料注塑機的規格；

15、2）通過支腳使得人工作業臺本體與底面相隔一設定距離，并通過支腳的下端設置有連接組件，從而使得本人工作業臺能夠通過支腳及其上的連接組件安裝在注塑機底座，并且能夠通過多個支腳間隔所圍設的容置空間讓位于注塑機底座上的相關部件，從而使得本人工作業臺能夠在不妨礙立式供料注塑機運行的基礎上與立式供料注塑機連接成一體，即保障了連接的穩定性，又節省了空間上的放置，實用性極強。

16、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

1.一種立式供料注塑機的人工作業臺，其特征在于，包括有人工作業臺本體，沿所述人工作業臺本體的四周圍設形成有防護欄，所述防護欄留設有第一通口以及第二通口，且所述第一通口和第二通口位于防護欄的不同方位；

2.根據權利要求1所述的一種立式供料注塑機的人工作業臺，其特征在于，所述連接組件包括有固設于支腳下端的第一連接件以及固設于第一連接件的第二連接件，所述第二連接件與第一連接件形成有第一鎖緊結構，且所述第二連接件又與外設設備形成有第二鎖緊結構。

3.根據權利要求2所述的一種立式供料注塑機的人工作業臺，其特征在于，所述第二連接件具有相互垂直固定的第一件和第二件，且所述第一件和第二件之間連接有加強件；

4.根據權利要求1所述的一種立式供料注塑機的人工作業臺，其特征在于，多個所述支腳的上端均固設有第三連接件，所述人工作業臺本體的下端固設有第四連接件，所述第三連接件與第四連接件固定連接配合，且所述第三連接件與第四連接件形成有第三鎖緊結構。

5.根據權利要求1所述的一種立式供料注塑機的人工作業臺，其特征在于，所述人工作業臺本體的下端設置有多個加強筋，且多個加強筋呈間隔設置并位于多個支腳的圍設之間。

6.根據權利要求1所述的一種立式供料注塑機的人工作業臺，其特征在于，所述人工作業臺本體對應第一通口的位置處設置有梯子。

7.一種立式供料注塑機，其特征在于，包括注塑機本體及設于所述注塑機本體上的權利要求1-6中任一項所述的一種立式供料注塑機的人工作業臺。

8.根據權利要求7所述的立式供料注塑機，其特征在于，所述注塑機本體包括有注塑機底座和安裝在注塑機底座上的注塑座，所述注塑座上設置有壓料倉，所述壓料倉具有放料口；

技術總結
本技術公開了一種立式供料注塑機的人工作業臺及其立式供料注塑機，涉及注塑技術領域，包括有人工作業臺本體，沿所述人工作業臺本體的四周圍設形成有防護欄，所述防護欄留設有第一通口以及第二通口，且所述第一通口和第二通口位于防護欄的不同方位；沿所述人工作業臺本體的下端連接有多個支腳，以使人工作業臺本體與地面相隔一設定距離，且多個所述支腳間隔并圍設形成有容置空間，其中，多個所述支腳的下端均設置有連接組件；即保障了連接的穩定性，又節省了空間上的放置，實用性極強。

技術研發人員：胡剛,劉歡,蔡福志,盧鵬霖,林益可
受保護的技術使用者：東莞富強鑫塑膠機械制造有限公司
技術研發日：20240703
技術公布日：2025/4/28
