本技術屬于吹塑加工，尤其涉及一種塑料制品加工用吹塑模具。

背景技術：

1、吹塑也稱中空吹塑，是一種發展迅速的塑料加工方法，適用于吹塑的塑料有聚乙烯、聚氯乙烯、聚丙烯、聚酯等，所得之中空容器廣泛用作工業包裝容器，根據型坯制作方法，吹塑可分為擠出吹塑和注射吹塑，新發展起來的有多層吹塑和拉伸吹塑，同時通過相應的模具來確定其形狀。

2、在進行吹塑的過程當中，需將原料擠出過后通過模具對其進行包裹然后進行吹塑，在此過程當中需人工將原料切斷，如若員工操作失誤因其具有高溫容易使其燙傷，并且其模具在高溫的作用下長時間使用過后容易使其損壞，且傳統的模具不易更換使其在更換時，需浪費一定的時間影響生產效率，為了解決上述問題，因此亟待需要一種塑料制品加工用吹塑模具來解決上述問題。

技術實現思路

1、本實用新型的目的在于：為了解決在進行吹塑的過程當中，需將原料擠出過后通過模具對其進行包裹然后進行吹塑，在此過程當中需人工將原料切斷，如若員工操作失誤因其具有高溫容易使其燙傷，并且其模具在高溫的作用下長時間使用過后容易使其損壞，且傳統的模具不易更換使其在更換時，需浪費一定的時間影響生產效率的問題，而提出的一種塑料制品加工用吹塑模具。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種塑料制品加工用吹塑模具，包括支撐座，所述支撐座頂面固定連接有第一安裝塊，所述第一安裝塊一側設有更換組件，所述第一安裝塊一側固定連接有定位柱，所述支撐座頂面設有第二安裝塊，所述定位柱通過第二安裝塊一側所開設的槽與其滑動連接，所述第二安裝塊一側設有移動組件，所述支撐座通過其內所開設的通孔固定連接有氣管。

3、作為上述技術方案的進一步描述：

4、所述移動組件包括固定架，所述固定架一端固定連接有刀架，所述刀架通過第一安裝塊與第二安裝塊頂端所開設的槽與其滑動連接。

5、作為上述技術方案的進一步描述：

6、所述固定架通過第一安裝塊與第二安裝塊兩端所開設的槽與其滑動連接，所述固定架通過其底端所開設的槽與氣管滑動連接。

7、作為上述技術方案的進一步描述：

8、所述固定架一側固定連接有彈簧，所述彈簧另一端與第二安裝塊固定連接，所述固定架另一側固定連接有推桿的輸出端。

9、作為上述技術方案的進一步描述：

10、所述更換組件包括雙向螺紋桿，所述雙向螺紋桿兩端的螺紋相反，所述雙向螺紋桿兩端均螺紋連接有安裝板，所述安裝板一側固定連接有固定塊，所述第一安裝塊內滑動連接有模具。

11、作為上述技術方案的進一步描述：

12、所述模具通過其兩側所開設的槽與固定塊滑動連接，所述雙向螺紋桿通過第一安裝塊一側所開設的通孔與其轉動連接，所述安裝板通過第一安裝塊內所開設的槽與其滑動連接。

13、綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

14、1、本實用新型中，通過在內設置有刀架，在進行吹塑時，將原料擠出到第一安裝塊與第二安裝塊之間，啟動推桿，推桿的輸出端帶動固定架移動并通過彈簧帶動第二安裝塊移動，同時固定架帶動刀架移動，并通過刀架將原料切斷，通過該設計，實現了在將第一安裝塊與第二安裝塊合攏時對擠出的原料進行切斷，從而舍去人工避免人工操作時被高溫燙傷，從而減少安全事故的發生，并能夠提高生產效率。

15、2、本實用新型中，通過在內設置有安裝板，當模具需要更換時，旋轉雙向螺紋桿使模具兩側的安裝板往相反的方向移動從而帶動固定塊與模具分離，取出舊模具并更換上新模具，通過該設計，實現了模具的快速更換，使得模具損壞過后能夠快速的進行更換，從而減少更換所需要的時間，并能夠減少其對生產效率的影響。

技術特征：

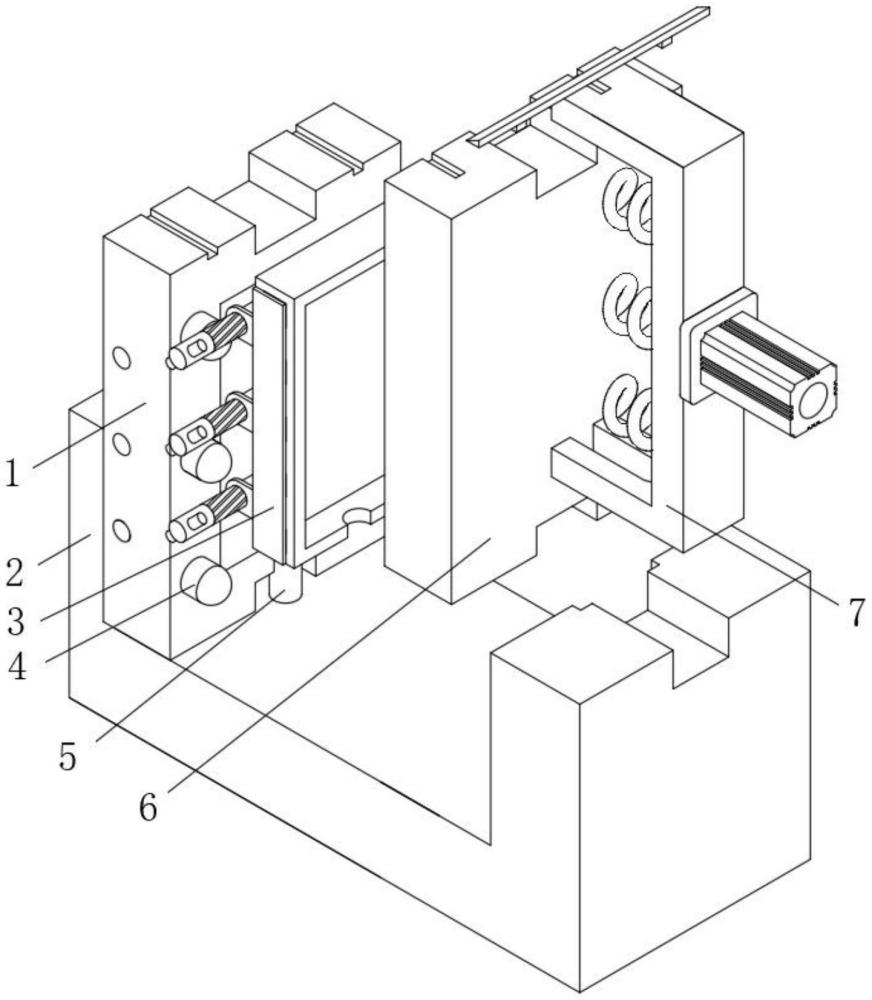

1.一種塑料制品加工用吹塑模具，包括支撐座(2)，其特征在于：所述支撐座(2)頂面固定連接有第一安裝塊(1)，所述第一安裝塊(1)一側設有更換組件(3)，所述第一安裝塊(1)一側固定連接有定位柱(4)，所述支撐座(2)頂面設有第二安裝塊(6)，所述定位柱(4)通過第二安裝塊(6)一側所開設的槽與其滑動連接，所述第二安裝塊(6)一側設有移動組件(7)，所述支撐座(2)通過其內所開設的通孔固定連接有氣管(5)。

2.根據權利要求1所述的一種塑料制品加工用吹塑模具，其特征在于，所述移動組件(7)包括固定架(72)，所述固定架(72)一端固定連接有刀架(71)，所述刀架(71)通過第一安裝塊(1)與第二安裝塊(6)頂端所開設的槽與其滑動連接。

3.根據權利要求2所述的一種塑料制品加工用吹塑模具，其特征在于，所述固定架(72)通過第一安裝塊(1)與第二安裝塊(6)兩端所開設的槽與其滑動連接，所述固定架(72)通過其底端所開設的槽與氣管(5)滑動連接。

4.根據權利要求3所述的一種塑料制品加工用吹塑模具，其特征在于，所述固定架(72)一側固定連接有彈簧(73)，所述彈簧(73)另一端與第二安裝塊(6)固定連接，所述固定架(72)另一側固定連接有推桿(74)的輸出端。

5.根據權利要求4所述的一種塑料制品加工用吹塑模具，其特征在于，所述更換組件(3)包括雙向螺紋桿(33)，所述雙向螺紋桿(33)兩端的螺紋相反，所述雙向螺紋桿(33)兩端均螺紋連接有安裝板(34)，所述安裝板(34)一側固定連接有固定塊(31)，所述第一安裝塊(1)內滑動連接有模具(32)。

6.根據權利要求5所述的一種塑料制品加工用吹塑模具，其特征在于，所述模具(32)通過其兩側所開設的槽與固定塊(31)滑動連接，所述雙向螺紋桿(33)通過第一安裝塊(1)一側所開設的通孔與其轉動連接，所述安裝板(34)通過第一安裝塊(1)內所開設的槽與其滑動連接。

技術總結
本技術公開了一種塑料制品加工用吹塑模具，屬于吹塑加工技術領域，包括支撐座，所述支撐座頂面固定連接有第一安裝塊，所述第一安裝塊一側設有更換組件，所述第一安裝塊一側固定連接有定位柱，所述第二安裝塊一側設有移動組件，所述支撐座通過其內所開設的通孔固定連接有氣管；本技術中，通過在內設置有刀架，在進行吹塑時，將原料擠出到第一安裝塊與第二安裝塊之間，啟動推桿，推桿的輸出端帶動固定架移動并帶動刀架移動，通過刀架將原料切斷，通過該設計，實現了在將第一安裝塊與第二安裝塊合攏時對擠出的原料進行切斷，從而舍去人工避免人工操作時被高溫燙傷，從而減少安全事故的發生，并能夠提高生產效率。

技術研發人員：常懷見,孫紀蓮,孫明增,孟夢真
受保護的技術使用者：亳州易維塔科技有限公司
技術研發日：20240711
技術公布日：2025/4/28
