本技術涉及模具，具體涉及一種汽車轉向燈透鏡模具支架。

背景技術：

1、汽車轉向燈是指在車輛轉彎時，通過開啟相應方向的閃爍指示燈，來警示車前或車后的行人或車輛，提示本車的行駛方向，汽車轉向燈透鏡在生產過程中需要利用固定在支架上的模具進行成型，模具在安裝至支架上時通常是利用多個螺栓等鎖緊件進行連接固定，雖然連接較為穩固，但是拆裝過程較為繁瑣，需要依次將多個螺栓擰下，并不利于對模具進行更換，因此亟需一種汽車轉向燈透鏡模具支架。

技術實現思路

1、本實用新型的目的在于針對現有技術的缺陷和不足，提供了一種設計合理的汽車轉向燈透鏡模具支架，用以解決上述問題。

2、為達到上述目的，本實用新型采用了下列技術方案：它包含支撐架和連接條，支撐架左側壁的前后兩側均固定設置有連接條，模具設于連接條的左側；

3、它還包含：

4、連接桿，所述連接桿為四個，均固定設置在模具的右側壁上，連接桿的一端穿過連接條的通槽后活動插設在支撐架側壁上開設的插槽內，連接桿的右端通過螺紋旋接插設有螺紋桿；

5、插桿，所述插桿為兩個，分別固定設置在兩個連接條上，且插桿活動插設在模具內；

6、轉動軸，所述轉動軸為四個，均通過軸承旋接在支撐架內，轉動軸的左端活動插設在螺紋桿內并固定設置有限位板，支撐架內設有與轉動軸連接的同步驅動機構；

7、一號彈簧，所述一號彈簧為四個，分別固定設置在螺紋桿內，且一號彈簧的一端與限位板連接，轉動軸上等圓角分布有數個驅動條，驅動條活動插設在螺紋桿上。

8、優選地，所述同步驅動機構包含：

9、皮帶輪，所述皮帶輪為四個，分別固定套設在四個轉動軸上，四個皮帶輪通過皮帶傳動連接；

10、控制桿，所述控制桿通過軸承旋接在支撐架的前側，控制桿的后端通過傘齒輪副與轉動軸傳動連接，控制桿的前端活動套設有控制把；

11、凸塊，所述凸塊為數個，等圓角分布固定設置在控制桿的外環壁上，控制把內開設有與凸塊相配合的凹槽；

12、內螺紋環，所述內螺紋環固定設置在控制把上，內螺紋環通過螺紋旋接在支撐架上。

13、優選地，所述控制把內通過推力球軸承旋接有二號彈簧，二號彈簧的一端與控制桿通過推力球軸承旋接。

14、優選地，所述通槽內壁上下兩側開設的矩形槽內均固定設置有三號彈簧，三號彈簧的一端固定設置有定位塊，連接桿的外環壁上下兩側均開設有與定位塊相配合的定位槽。

15、優選地，所述插桿外環壁的前后兩側均固定設置有加強筋條。

16、與現有技術相比，本實用新型的有益效果是：本實用新型所述的一種汽車轉向燈透鏡模具支架，可使其與模具的拆裝更為便捷，以提高模具的更換效率。

技術特征：

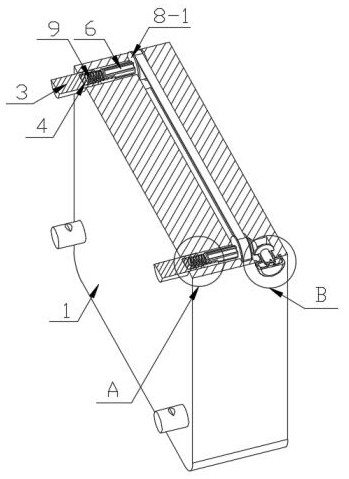

1.一種汽車轉向燈透鏡模具支架，它包含支撐架（1）和連接條（2），支撐架（1）左側壁的前后兩側均固定設置有連接條（2），模具設于連接條（2）的左側；

2.根據權利要求1所述的一種汽車轉向燈透鏡模具支架，其特征在于：所述同步驅動機構（8）包含：

3.根據權利要求2所述的一種汽車轉向燈透鏡模具支架，其特征在于：所述控制把（8-3）內通過推力球軸承旋接有二號彈簧（11），二號彈簧（11）的一端與控制桿（8-2）通過推力球軸承旋接。

4.根據權利要求1所述的一種汽車轉向燈透鏡模具支架，其特征在于：所述通槽內壁上下兩側開設的矩形槽內均固定設置有三號彈簧（12），三號彈簧（12）的一端固定設置有定位塊（13），連接桿（3）的外環壁上下兩側均開設有與定位塊（13）相配合的定位槽。

5.根據權利要求1所述的一種汽車轉向燈透鏡模具支架，其特征在于：所述插桿（5）外環壁的前后兩側均固定設置有加強筋條（14）。

技術總結
一種汽車轉向燈透鏡模具支架，本技術涉及模具技術領域，連接桿均固定設置在模具的右側壁上，連接桿的右端通過螺紋旋接插設有螺紋桿，插桿活動插設在模具內，轉動軸通過軸承旋接在支撐架內，轉動軸的左端活動插設在螺紋桿內并固定設置有限位板，支撐架內設有與轉動軸連接的同步驅動機構，一號彈簧分別固定設置在螺紋桿內，且一號彈簧的一端與限位板連接，轉動軸上等圓角分布有數個驅動條，驅動條活動插設在螺紋桿上，可使其與模具的拆裝更為便捷，以提高模具的更換效率。

技術研發人員：王漢,湯勇,余濤
受保護的技術使用者：江蘇新瑞克模具科技有限公司
技術研發日：20240724
技術公布日：2025/4/28
