本技術涉及hdpe雙壁波紋管生產，尤其涉及hdpe雙壁波紋管冷卻裝置。

背景技術：

1、hdpe雙壁波紋管，簡稱pe波紋管，雙壁波紋管材是以高密度聚乙烯為原料的一種新型輕質管材，具有重量輕、耐高壓、韌性好、施工快、壽命長等特點，其優異的管壁結構設計，與其他結構的管材相比，成本大大降低。

2、現有的中國專利cn214214651u，在2021年9月17日公開了一種hdpe雙壁波紋管冷卻裝置，包括工作桌，所述工作桌的頂部固定安裝有冷卻箱，所述冷卻箱的內腔固定安裝有冷卻管，所述冷卻箱的內腔固定安裝有環繞進水管，所述冷卻管的外表面與環繞進水管的內表面固定連接，所述冷卻箱的外表面固定安裝有環繞出風管，所述冷卻管的外表面與環繞出風管的內表面固定連接，所述環繞進水管的外表面固定安裝有噴水管噴頭，該hdpe雙壁波紋管冷卻裝置,通過水泵將水箱中的水抽出，通過噴水管噴頭噴入冷卻管中進行水冷卻，這樣能均勻的冷卻，波紋管在通過鼓風機將風吹入烘干噴頭中，通過液壓機將工作桌頂起來，通過固定伸拉彈簧將固定塊拉到固定位置。

3、但是，上述裝置在進行冷卻時，整體不能有效內外共同進行冷卻，缺少內外冷卻結構，使得在冷卻時不是很高效的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的hdpe雙壁波紋管冷卻裝置，外側分散冷卻機構噴淋出水源對hdpe雙壁波紋管本體外側進行冷卻，hdpe雙壁波紋管本體因下端的轉動支撐機座可以圓周轉動，使得可以轉動噴淋冷卻，外側分散冷卻機構也將水源輸送到轉動冷卻機構中，這樣轉動冷卻機構可以轉動噴淋冷卻hdpe雙壁波紋管本體內壁，使得在冷卻時更加高效。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、hdpe雙壁波紋管冷卻裝置，包括冷卻箱體、散熱面板和排污電磁閥門管，所述散熱面板安裝連接在冷卻箱體的上端兩側上，所述冷卻箱體的右端最低處設置有排污電磁閥門管，所述冷卻箱體的右端凹槽中設置有轉動支撐機座，所述轉動支撐機座的上端設置有hdpe雙壁波紋管本體，所述hdpe雙壁波紋管本體的內側位于冷卻箱體上設置有轉動冷卻機構，所述hdpe雙壁波紋管本體的上方位于冷卻箱體上設置有外側分散冷卻機構，所述外側分散冷卻機構的外端位于冷卻箱體上設置有冷卻抽取泵本體，所述冷卻抽取泵本體的外端設置有外側水源連接管，所述外側水源連接管與外部水源管相連接；

4、所述外側分散冷卻機構包括輸入管頭、中空罩板、分流豎管、中空套管、鏤空面板和主流輸送管，所述主流輸送管的下端設置有分流豎管，所述分流豎管的下端設置有中空套管，所述中空套管連接在轉動冷卻機構上，所述主流輸送管的右端設置有輸入管頭，所述輸入管頭的下端設置有中空罩板，所述中空罩板的下端內側設置有鏤空面板，所述主流輸送管的左端連接在冷卻抽取泵本體上。

5、通過以上技術方案：人員將需要冷卻的hdpe雙壁波紋管本體放置到轉動支撐機座上，并且套接在轉動冷卻機構的右端周側上，冷卻抽取泵本體通過外側水源連接管接收外部水源管輸送的水源，而后輸送到外側分散冷卻機構中，從而外側分散冷卻機構噴淋出水源對hdpe雙壁波紋管本體外側進行冷卻，hdpe雙壁波紋管本體因下端的轉動支撐機座可以圓周轉動，使得可以轉動噴淋冷卻，外側分散冷卻機構也將水源輸送到轉動冷卻機構中，這樣轉動冷卻機構可以轉動噴淋冷卻hdpe雙壁波紋管本體內壁，使得在冷卻時更加高效。

6、本實用新型進一步設置為，所述中空罩板和鏤空面板通過焊接連接，且連接處對齊。

7、通過以上技術方案：因中空罩板和鏤空面板通過焊接連接，且連接處對齊，從而可以安裝固定住，而連接處對齊，這樣在使用時不會發生阻礙。

8、本實用新型進一步設置為，所述轉動冷卻機構包括旋轉電機、雙孔中空管、阻擋圓盤、噴淋冷卻管和分流管道，所述旋轉電機的輸出端設置有雙孔中空管，所述雙孔中空管的右端設置有阻擋圓盤，所述阻擋圓盤的右端設置有分流管道，所述分流管道的周側設置有噴淋冷卻管，所述旋轉電機連接在冷卻箱體上。

9、通過以上技術方案：因轉動冷卻機構結構，從而可以轉動冷卻使用。

10、本實用新型進一步設置為，所述噴淋冷卻管共設置有十四個，且所述噴淋冷卻管對稱設置在分流管道的兩端外側上。

11、通過以上技術方案：因噴淋冷卻管共設置有十四個，且噴淋冷卻管對稱設置在分流管道的兩端外側上，從而在噴淋的時候更加高效。

12、本實用新型進一步設置為，所述轉動支撐機座包括支撐端座、輔助轉輪、第一聯軸器、輔助膠輥和傳動電機，所述支撐端座的內部凹槽處設置有輔助膠輥，所述輔助膠輥的左端設置有第一聯軸器，所述第一聯軸器的左端設置有傳動電機，所述輔助膠輥的外側位于支撐端座上活動設置有輔助轉輪，所述支撐端座連接在冷卻箱體上。

13、通過以上技術方案：因轉動支撐機座結構，從而可以傳動支撐使用。

14、本實用新型進一步設置為，所述輔助膠輥共設置有兩個，且所述輔助膠輥對稱活動連接在支撐端座上。

15、通過以上技術方案：因輔助膠輥共設置有兩個，且輔助膠輥對稱活動連接在支撐端座上，從而可以輔助滾動輸送使用。

16、本實用新型進一步設置為，所述外側分散冷卻機構的噴淋孔位于hdpe雙壁波紋管本體的正上方。

17、通過以上技術方案：因外側分散冷卻機構的噴淋孔位于hdpe雙壁波紋管本體的正上方，從而可以正對噴淋冷卻使用。

18、本實用新型進一步設置為，所述hdpe雙壁波紋管本體套接在轉動冷卻機構的右端周側上。

19、通過以上技術方案：因hdpe雙壁波紋管本體套接在轉動冷卻機構的右端周側上，從而可以對應放置進行冷卻。

20、本實用新型的有益效果為：

21、1、通過設置有外側分散冷卻機構結構，這樣可以噴淋外側冷卻使用，外側分散冷卻機構的主流輸送管左端連接在冷卻抽取泵本體上，從而冷卻抽取泵本體可以將水源輸送到主流輸送管中，而后在輸送到輸入管頭中，在輸送到中空罩板中，之后在經過中空罩板下端的鏤空面板噴出，使得可以噴淋到hdpe雙壁波紋管本體的外壁上，這樣可以進行外側冷卻，主流輸送管內部的水源也可以經過分流豎管輸送到中空套管中，而后可以經過中空套管輸送到轉動冷卻機構中，從而轉動冷卻機構可以噴淋出水源對hdpe雙壁波紋管本體內部進行冷卻。

22、2、通過設置有轉動冷卻機構結構，這樣可以轉動噴淋冷卻使用，轉動冷卻機構的旋轉電機通過螺釘安裝連接在冷卻箱體上，旋轉電機的輸出端在轉動時，旋轉電機則可以帶動雙孔中空管進行轉動，雙孔中空管通過外側的孔洞，使得可以接收外側分散冷卻機構輸送的水源，而后水源經過阻擋圓盤在輸送到分流管道中，之后經過分流管道外壁的噴淋冷卻管可以高效噴出，這樣可以冷卻hdpe雙壁波紋管本體的內部，旋轉電機可以帶動雙孔中空管、阻擋圓盤、噴淋冷卻管和分流管道進行轉動噴淋冷卻。

技術特征：

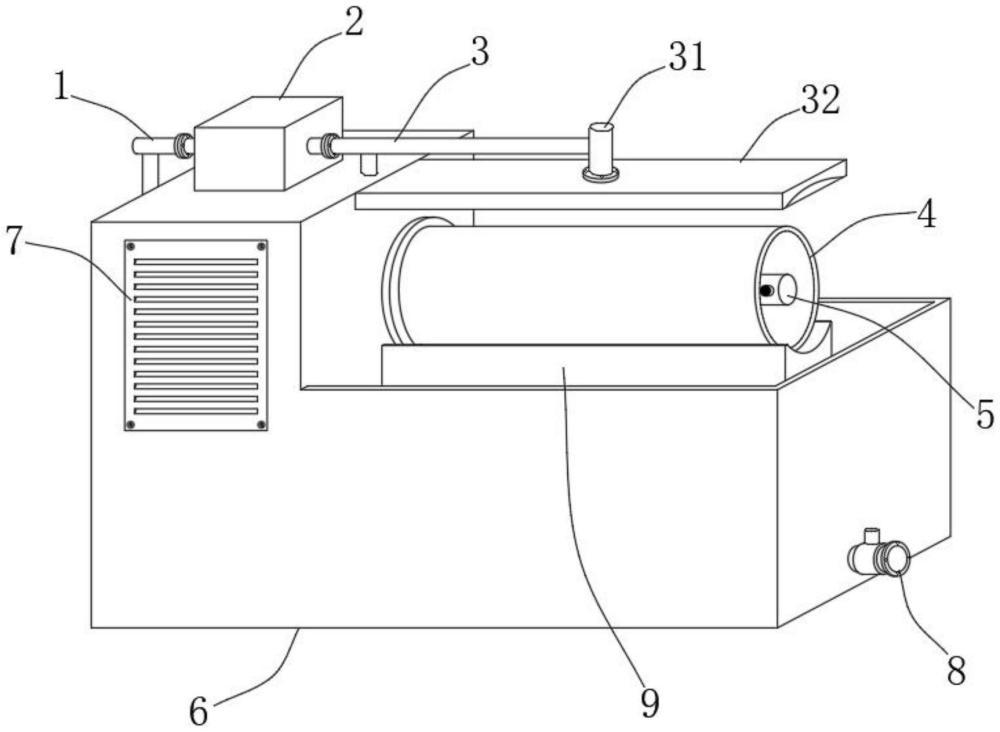

1.hdpe雙壁波紋管冷卻裝置，包括冷卻箱體(6)、散熱面板(7)和排污電磁閥門管(8)，所述散熱面板(7)安裝連接在冷卻箱體(6)的上端兩側上，所述冷卻箱體(6)的右端最低處設置有排污電磁閥門管(8)，其特征在于，所述冷卻箱體(6)的右端凹槽中設置有轉動支撐機座(9)，所述轉動支撐機座(9)的上端設置有hdpe雙壁波紋管本體(4)，所述hdpe雙壁波紋管本體(4)的內側位于冷卻箱體(6)上設置有轉動冷卻機構(5)，所述hdpe雙壁波紋管本體(4)的上方位于冷卻箱體(6)上設置有外側分散冷卻機構(3)，所述外側分散冷卻機構(3)的外端位于冷卻箱體(6)上設置有冷卻抽取泵本體(2)，所述冷卻抽取泵本體(2)的外端設置有外側水源連接管(1)，所述外側水源連接管(1)與外部水源管相連接；

2.根據權利要求1所述的hdpe雙壁波紋管冷卻裝置，其特征在于，所述中空罩板(32)和鏤空面板(35)通過焊接連接，且連接處對齊。

3.根據權利要求1所述的hdpe雙壁波紋管冷卻裝置，其特征在于，所述轉動冷卻機構(5)包括旋轉電機(51)、雙孔中空管(52)、阻擋圓盤(53)、噴淋冷卻管(54)和分流管道(55)，所述旋轉電機(51)的輸出端設置有雙孔中空管(52)，所述雙孔中空管(52)的右端設置有阻擋圓盤(53)，所述阻擋圓盤(53)的右端設置有分流管道(55)，所述分流管道(55)的周側設置有噴淋冷卻管(54)，所述旋轉電機(51)連接在冷卻箱體(6)上。

4.根據權利要求3所述的hdpe雙壁波紋管冷卻裝置，其特征在于，所述噴淋冷卻管(54)共設置有十四個，且所述噴淋冷卻管(54)對稱設置在分流管道(55)的兩端外側上。

5.根據權利要求1所述的hdpe雙壁波紋管冷卻裝置，其特征在于，所述轉動支撐機座(9)包括支撐端座(91)、輔助轉輪(92)、第一聯軸器(93)、輔助膠輥(94)和傳動電機(95)，所述支撐端座(91)的內部凹槽處設置有輔助膠輥(94)，所述輔助膠輥(94)的左端設置有第一聯軸器(93)，所述第一聯軸器(93)的左端設置有傳動電機(95)，所述輔助膠輥(94)的外側位于支撐端座(91)上活動設置有輔助轉輪(92)，所述支撐端座(91)連接在冷卻箱體(6)上。

6.根據權利要求5所述的hdpe雙壁波紋管冷卻裝置，其特征在于，所述輔助膠輥(94)共設置有兩個，且所述輔助膠輥(94)對稱活動連接在支撐端座(91)上。

7.根據權利要求1所述的hdpe雙壁波紋管冷卻裝置，其特征在于，所述外側分散冷卻機構(3)的噴淋孔位于hdpe雙壁波紋管本體(4)的正上方。

8.根據權利要求1所述的hdpe雙壁波紋管冷卻裝置，其特征在于，所述hdpe雙壁波紋管本體(4)套接在轉動冷卻機構(5)的右端周側上。

技術總結
本技術公開了HDPE雙壁波紋管冷卻裝置，涉及HDPE雙壁波紋管生產技術領域，包括冷卻箱體、散熱面板和排污電磁閥門管，所述散熱面板安裝連接在冷卻箱體的上端兩側上，所述冷卻箱體的右端最低處設置有排污電磁閥門管，所述冷卻箱體的右端凹槽中設置有轉動支撐機座，所述轉動支撐機座的上端設置有HDPE雙壁波紋管本體。本技術外側分散冷卻機構噴淋出水源對HDPE雙壁波紋管本體外側進行冷卻，HDPE雙壁波紋管本體因下端的轉動支撐機座可以圓周轉動，使得可以轉動噴淋冷卻，外側分散冷卻機構也將水源輸送到轉動冷卻機構中，這樣轉動冷卻機構可以轉動噴淋冷卻HDPE雙壁波紋管本體內壁，使得在冷卻時更加高效。

技術研發人員：王國濤,胡兵其
受保護的技術使用者：安徽康橋環保科技有限公司
技術研發日：20240716
技術公布日：2025/4/28
