本技術涉及混色機，特別是涉及一種高效混色機。

背景技術：

1、混色機，是利用撥料葉片旋渦式高速運轉，使塑料粒(或樹脂粉)高速翻滾碰撞磨擦發熱，使物料在混色的同時也使水份從排氣管快速蒸發而達到干燥的目的，效果理想。

2、常見的混色機只設置有一層槳葉，且槳葉始終在一個平面內轉動，導致槳葉在對塑料顆粒材料進行混色時，位于槳葉上方和下方的塑料顆粒材料無法得到充分攪拌，從而影響混色效果。

3、因此，提出一種新的方案來解決這個問題。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的在于提供一種高效混色機，通過設置調節組件，使得攪拌組件與調節組件配合上腔內的塑料顆粒進行充分攪拌，提升混合度。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：一種高效混色機，包括桶體，所述桶體上設置有頂蓋，所述頂蓋的一側與桶體轉動連接，所述桶體內設置有隔板，所述隔板將桶體分隔成上腔和下腔，所述上腔內設置有攪拌組件，所述下腔內設置有調節組件，所述調節組件包括滑動設置于下腔內的抬升桿，所述攪拌組件與抬升桿伸入上腔的一端固定連接，所述下腔內設置有用于控制抬升桿在上腔及下腔內轉動并滑動的驅動組件。

3、通過采用上述技術方案，打開頂蓋，將塑料顆粒材料置入桶體內，關閉頂蓋，通過控制第二電機輸出，第二電機帶動第二轉軸轉動，與第二轉軸滑動連接的抬升桿與第二轉軸同步轉動，從而使得與抬升桿固定連接的攪拌組件在上腔內對塑料顆粒進行攪拌，通過控制第一電機輸出，第一電機與支撐架固定連接，第一電機的輸出軸帶動第一轉軸轉動，與第一轉軸固定連接的輸出齒輪與第一轉軸同步轉動，輸出齒輪與抬升桿相配合，帶動抬升桿沿第二轉軸上滑槽的設置位置做直線往復運動，從而使得抬升桿上設置攪拌組件能夠對置入上腔內的塑料顆粒材料進行充分攪拌，以提升混合質量。

4、本實用新型進一步設置為：所述抬升桿包括第一輸出軸和設置于第一輸出軸上的若干固定板，所述若干固定板之間形成有間隙。

5、通過采用上述技術方案，若干固定板之間形成有間隙，輸出齒輪與間隙嚙合，使得輸出齒輪轉動時，能帶動抬升桿進行抬升和下降。

6、本實用新型進一步設置為：所述驅動組件包括設置于下腔內的支撐架，所述支撐架上設置有第一轉軸，所述第一轉軸的一端固定連接有第一電機，所述第一轉軸的另一端與輸出齒輪固定連接，所述第一轉軸與支撐架轉動連接，所述輸出齒輪與若干固定板相配合。

7、通過采用上述技術方案，通過控制第一電機輸出，第一電機輸出帶動第一轉軸轉動，與第一轉軸固定連接輸出齒輪轉動，從而帶動抬升桿移動。

8、本實用新型進一步設置為：所述下腔內設置有第二電機，所述第二電機的輸出端固定連接有第二轉軸，所述第二轉軸上開設有滑槽，所述抬升桿呈中空設置且內部固定連接有與滑槽相配合的移動塊。

9、通過采用上述技術方案，控制第二電機輸出，第二電機的輸出軸帶動第二轉軸轉動，移動塊的設置使得抬升桿與第二轉軸可相對滑動不可轉動，因此，第二電機帶動第二轉軸轉動時，設置與第二轉軸外部的抬升桿與第二轉軸同步轉動，使得抬升桿上固定連接攪拌組件對上腔內的塑料顆粒材料進行攪拌。

10、本實用新型進一步設置為：所述攪拌組件包括若干攪拌軸，若干所述攪拌軸與抬升桿固定連接。

11、本實用新型進一步設置為：若干所述攪拌軸包括一組第一攪拌軸和設置于第一攪拌軸下方的第二攪拌軸。

12、通過采用上述技術方案，第一攪拌軸和第二攪拌軸的直徑可根據使用需求進行調整，能夠對上腔的頂部和底部進行充分攪拌。

13、綜上所述，本實用新型具有以下有益效果：

14、通過設置調節組件，使得攪拌組件與調節組件配合上腔內的塑料顆粒進行充分攪拌，提升混合度。

技術特征：

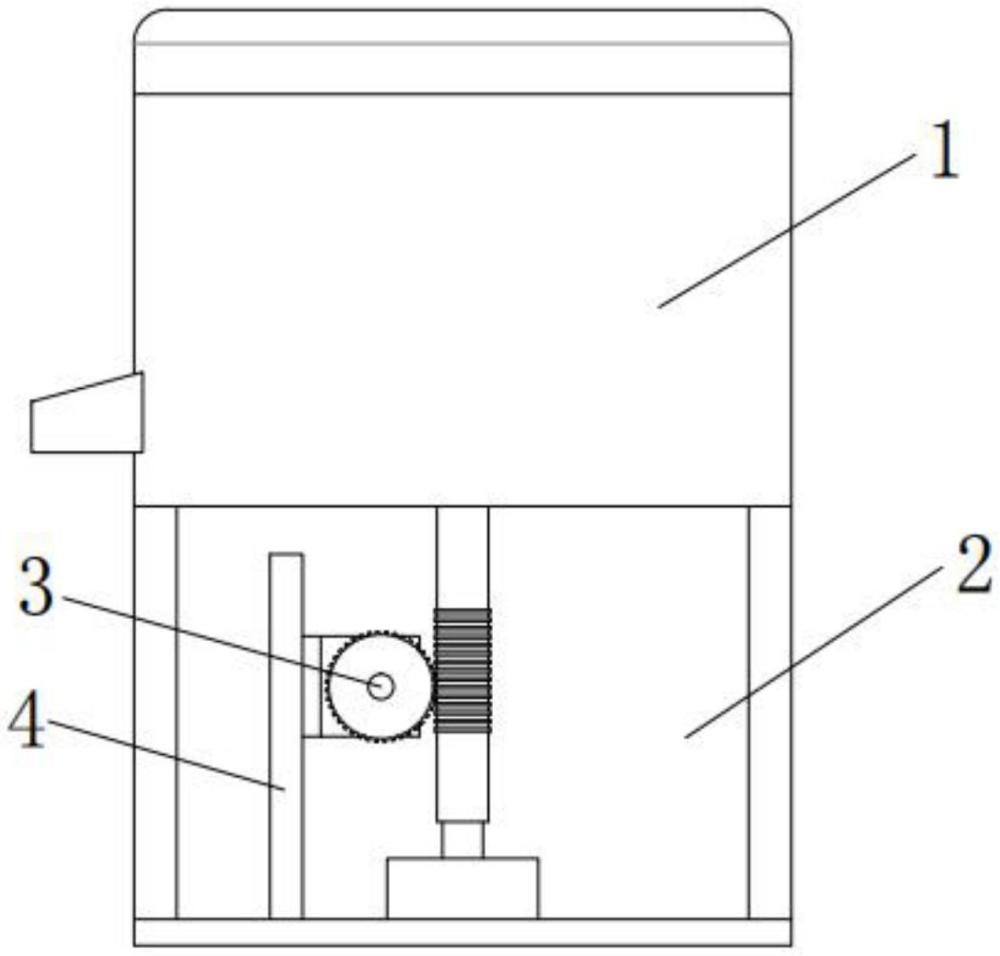

1.一種高效混色機，包括桶體(1)，所述桶體(1)上設置有頂蓋(5)，所述頂蓋(5)的一側與桶體(1)轉動連接，其特征在于：所述桶體(1)內設置有隔板(9)，所述隔板(9)將桶體(1)分隔成上腔(6)和下腔(2)，所述上腔(6)內設置有攪拌組件，所述下腔(2)內設置有調節組件，所述調節組件包括滑動設置于下腔(2)內的抬升桿(13)，所述攪拌組件與抬升桿(13)伸入上腔(6)的一端固定連接，所述下腔(2)內設置有用于控制抬升桿(13)在上腔(6)及下腔(2)內轉動并滑動的驅動組件。

2.根據權利要求1所述的一種高效混色機，其特征在于：所述抬升桿(13)包括第一輸出軸和設置于第一輸出軸上的若干固定板(12)，所述若干固定板(12)之間形成有間隙。

3.根據權利要求1所述的一種高效混色機，其特征在于：所述驅動組件包括設置于下腔(2)內的支撐架(4)，所述支撐架(4)上設置有第一轉軸(3)，所述第一轉軸(3)的一端固定連接有第一電機，所述第一轉軸(3)的另一端與輸出齒輪(16)固定連接，所述第一轉軸(3)與支撐架(4)轉動連接，所述輸出齒輪(16)與若干固定板(12)相配合。

4.根據權利要求1所述的一種高效混色機，其特征在于：所述下腔(2)內設置有第二電機(10)，所述第二電機(10)的輸出端固定連接有第二轉軸(15)，所述第二轉軸(15)上開設有滑槽(14)，所述抬升桿(13)呈中空設置且內部固定連接有與滑槽(14)相配合的移動塊(11)。

5.根據權利要求1所述的一種高效混色機，其特征在于：所述攪拌組件包括若干攪拌軸，若干所述攪拌軸與抬升桿(13)固定連接。

6.根據權利要求5所述的一種高效混色機，其特征在于：若干所述攪拌軸包括一組第一攪拌軸(7)和設置于第一攪拌軸(7)下方的第二攪拌軸(8)。

技術總結
本技術公開了一種高效混色機。其技術方案要點是：一種高效混色機，包括桶體，桶體上設置有頂蓋，頂蓋的一側與桶體轉動連接，桶體內設置有隔板，隔板將桶體分隔成上腔和下腔，上腔內設置有攪拌組件，下腔內設置有調節組件，調節組件包括滑動設置于下腔內的抬升桿，攪拌組件與抬升桿伸入上腔的一端固定連接，下腔內設置有用于控制抬升桿在上腔及下腔內轉動并滑動的驅動組件。本技術通過設置調節組件，使得攪拌組件與調節組件配合上腔內的塑料顆粒進行充分攪拌，提升混合度。

技術研發人員：張和強,陳天輝
受保護的技術使用者：金華市樂軒箱包配件有限公司
技術研發日：20240724
技術公布日：2025/4/28
