本發明涉及中空塑料成型，尤其涉及一種中空塑料成型坯壁厚自動控制方法及系統。

背景技術：

1、目前中空塑料成型設備所用的型坯壁厚控制方法，采用繼電器、電位器、電子尺、液壓電磁閥和開關等元件構成，控制精度低，干擾性差，易受內部參數變化和外部環境因素影響，如時間、距離、長度、電壓、壓力、溫度等的變化引起機頭間隙的波動，導致制品型坯壁厚均勻性差，造成制品廢品率高、質量不穩定。

技術實現思路

1、針對上述缺陷或不足，本發明的目的在于提供一種中空塑料成型坯壁厚自動控制方法及系統。

2、為達到以上目的，本發明的技術方案為：

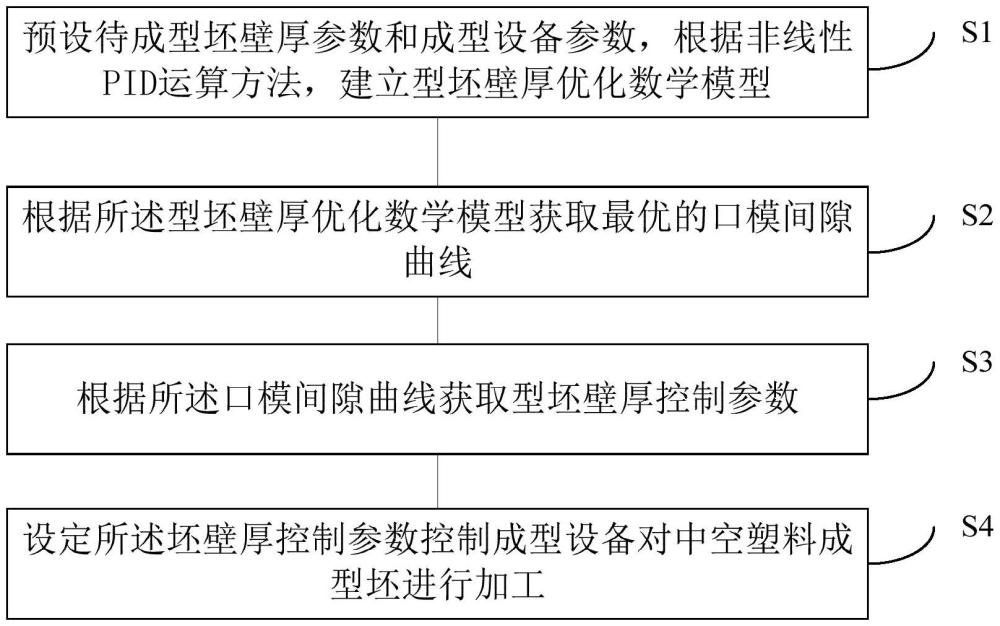

3、一種中空塑料成型坯壁厚自動控制方法，包括：

4、預設待成型坯壁厚參數和成型設備參數，根據非線性pid運算方法，建立型坯壁厚優化數學模型；

5、根據所述型坯壁厚優化數學模型獲取最優的口模間隙曲線；

6、根據所述口模間隙曲線獲取型坯壁厚控制參數；

7、設定所述坯壁厚控制參數控制成型設備對中空塑料成型坯進行加工。

8、所述預設待成型坯壁厚參數和成型設備參數，根據非線性pid運算方法，建立型坯壁厚優化數學模型，具體包括：

9、1.1、設定控制點的儲料量設定值以及儲料量反饋值，當儲料量實際值不小于設定值時，壁厚控制開始運行，比較刷新每個控制點的儲料量設定值和儲料量反饋值，根據得到到的數據按公式(1)運算：

10、1.2、定義標準pid控制器模型為：

11、

12、式中，u(t)為進入控制對象的控制變量，e(t)為誤差信號，t為采樣周期，t為每次計算的時間點，ti為積分時間常數，td為微分時間常數；

13、1.3、對所述標準pid控制器模型進行離散離散化，得到：

14、

15、其中，所述u(k)為輸出信號值，所述e(k)為給定值與測量值之差，j為誤差數，k為當前時刻的采樣周期；；

16、1.4、令kd＝kptd帶入公式(2)中，得到：

17、

18、所述根據所述型坯壁厚優化數學模型獲取最優的口模間隙曲線，具體包括：

19、每點設定有標記輸出，并顯示每點的設定值；

20、通過拉伸和曲線微調兩種方式，兩設定點間用曲線擬，繪制出設定曲線。

21、所述設定所述坯壁厚控制參數控制成型設備對中空塑料成型坯進行加工，具體包括：

22、調整型坯厚度曲線，使得plc控制器在接收到人機界面設定的曲線數據后，控制伺服比例閥，以達到預定的口模間隙。

23、一種中空塑料成型坯壁厚自動控制系統，包括：

24、建模單元，用于預設待成型坯壁厚參數和成型設備參數，根據非線性pid運算方法，建立型坯壁厚優化數學模型；

25、處理單元，用于根據所述型坯壁厚優化數學模型獲取最優的口模間隙曲線；

26、獲取單元，用于根據所述口模間隙曲線獲取型坯壁厚控制參數；

27、控制單元，用于設定所述坯壁厚控制參數控制成型設備對中空塑料成型坯進行加工。

28、與現有技術比較，本發明的有益效果為：

29、本發明提供了一種中空塑料成型坯壁厚自動控制方法及系統，通過plc控制軟件的數學模型引入了智能非線性pid控制方法，有效的克服了電液伺服的大慣性和滯后性，快速準確的實現了設定、檢測與反饋的閉環控制系統，滿足中空塑料成型設備型坯壁厚控制的要求。

30、對型坯壁厚進行自動化控制避免因各種時間、距離、長度等內部參數變化和電壓、溫度、壓力等外部干擾導致的型坯壁厚偏差。通過對模口間隙進行實時檢測、反饋、閉環自動調節控制，并結合智能化的控制算法，使中空塑料成型制品的壁厚在有效誤差范圍之內，提高產品性能和降低材料消耗，保證產品性能穩定。可靠性高，適應性強能夠在各種復雜惡劣的環境中應用。能夠?qū)崿F(xiàn)對動作的精確控制、模擬量的轉換運算、數據的處理和i/o信號的處理等功能。

31、pws觸摸式工業級人機界面和plc控制模塊，采用實時分時多任務操作系統，可定義每個任務的優先級和循環時間；循環時間可達到1毫秒，整個系統的實時性可得到優化。在觸摸屏上可以設定各種各樣的壁厚曲直線，充分利用plc控制模塊功能，實現模擬量的轉換運算、數據的處理、在線監測和閉環控制等功能，能夠?qū)崿F(xiàn)對型坯壁厚的快速、精確控制。操作簡單、實現容易、成本較低，可應用于中空塑料成型設備，提高產品性能、降低材料消耗、減少廢品率，提高合格率，提升整機的性能和自動化水平。

技術特征：

1.一種中空塑料成型坯壁厚自動控制方法，其特征在于，包括：

2.根據權利要求1所述的中空塑料成型坯壁厚自動控制方法，其特征在于，所述預設待成型坯壁厚參數和成型設備參數，根據非線性pid運算方法，建立型坯壁厚優化數學模型，具體包括：

3.根據權利要求2所述的中空塑料成型坯壁厚自動控制方法，其特征在于，所述根據所述型坯壁厚優化數學模型獲取最優的口模間隙曲線，具體包括：

4.根據權利要求1所述的中空塑料成型坯壁厚自動控制方法，其特征在于，所述設定所述坯壁厚控制參數控制成型設備對中空塑料成型坯進行加工，具體包括：

5.一種中空塑料成型坯壁厚自動控制系統，其特征在于，包括：

技術總結
本發明公開了一種中空塑料成型坯壁厚自動控制方法，包括：預設待成型坯壁厚參數和成型設備參數，根據非線性PID運算方法，建立型坯壁厚優化數學模型；根據所述型坯壁厚優化數學模型獲取最優的口模間隙曲線；根據所述口模間隙曲線獲取型坯壁厚控制參數；設定所述坯壁厚控制參數控制成型設備對中空塑料成型坯進行加工。通過PLC控制軟件的數學模型引入了智能非線性PID控制方法，有效的克服了電液伺服的大慣性和滯后性，快速準確的實現了設定、檢測與反饋的閉環控制系統，滿足中空塑料成型設備型坯壁厚控制的要求。

技術研發人員：郭昭輝,王紅旭,張曉飛,吳樂
受保護的技術使用者：秦川機床工具集團股份公司
技術研發日：
技術公布日：2025/4/28
