本技術屬于廢氣處理，具體涉及一種余熱回收裝置。

背景技術：

1、有部分焚燒爐進氣濃度高，造成爐體的溫度過高，需要超溫排放，通過余熱回收裝置，可以將多余的高溫煙氣利用起來，用來加熱水，供生產所需。

技術實現思路

1、發明目的：本實用新型的目的是為了克服現有技術中的不足，提供一種充分利用焚燒爐余熱，節約能源，運行更加安全，維護更加方便的余熱回收裝置。

2、技術方案：為了解決上述技術問題，本實用新型所述的一種余熱回收裝置，它包括設備本體，在所述設備本體上方設有進氣口，在所述進氣口處設有進氣閥，在所述設備本體下方設有出氣口，在所述出氣口處設有出氣閥，在所述設備本體的左上方設有進水口、左下方設有出水口，在所述設備本體的上方設有放空口、下方設有清污口，在所述設備本體內部設有換熱管，所述換熱管上下兩端通過花板與設備本體固定設置，在所述換熱管上端插入設有陶瓷護套管。

3、進一步地，所述設備本體的截面為圓形。

4、進一步地，所述進氣口設在換熱管上方，所述出氣口設在換熱管下方。

5、進一步地，所述進氣閥設在進氣口上方。

6、進一步地，所述出氣閥設在設備本體內。

7、進一步地，在所述進氣口下方的花板上設有耐酸膠泥防腐層。

8、進一步地，在所述設備本體底部設有支座。

9、有益效果：本實用新型與現有技術相比，其顯著優點是：本實用新型結構設置合理，進氣口上部安裝有進氣閥，出氣口通過出氣閥進行切換，當設備指出運行時，出氣閥會打開，當設備指出停運時，出氣閥會關閉，設備內部通過換熱管進行換熱，多余的高溫煙氣流經換熱管內部，與設備里的水進行換熱，換熱好的水通過出水口去往生產所需，換熱管上下兩端用花板固定,換熱管上端插入陶瓷護套管，以緩解高溫廢氣對換熱管帶來的沖擊，花板上方做一層耐酸膠泥防腐層，可以起到耐腐蝕的效果，本實用新型在廢氣處理階段更有效的避免多余熱量的浪費，提升能源利用效率，保證了設備的安全運行，本設備運行安全，維護方便，符合實際使用需求。

技術特征：

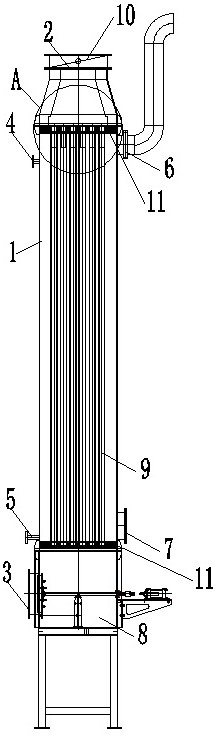

1.一種余熱回收裝置，其特征在于：它包括設備本體（1），在所述設備本體（1）上方設有進氣口（2），在所述進氣口（2）處設有進氣閥（10），在所述設備本體（1）下方設有出氣口（3），在所述出氣口（3）處設有出氣閥（8），在所述設備本體（1）的左上方設有進水口（4）、左下方設有出水口（5），在所述設備本體（1）的上方設有放空口（6）、下方設有清污口（7），在所述設備本體（1）內部設有換熱管（9），所述換熱管（9）上下兩端通過花板（11）與設備本體（1）固定設置，在所述換熱管（9）上端插入設有陶瓷護套管（12）。

2.根據權利要求1所述的余熱回收裝置，其特征在于：所述設備本體（1）的截面為圓形。

3.根據權利要求1所述的余熱回收裝置，其特征在于：所述進氣口（2）設在換熱管（9）上方，所述出氣口（3）設在換熱管（9）下方。

4.根據權利要求1所述的余熱回收裝置，其特征在于：所述進氣閥（10）設在進氣口（2）上方。

5.根據權利要求1所述的余熱回收裝置，其特征在于：所述出氣閥（8）設在設備本體（1）內。

6.根據權利要求1所述的余熱回收裝置，其特征在于：在所述進氣口（2）下方的花板（11）上設有耐酸膠泥防腐層。

7.根據權利要求1所述的余熱回收裝置，其特征在于：在所述設備本體（1）底部設有支座（13）。

技術總結
本技術涉及一種余熱回收裝置，它包括設備本體，在所述設備本體上方設有進氣口，在所述進氣口處設有進氣閥，在所述設備本體下方設有出氣口，在所述出氣口處設有出氣閥，在所述設備本體的左上方設有進水口、左下方設有出水口，在所述設備本體的上方設有放空口、下方設有清污口，在所述設備本體內部設有換熱管，所述換熱管上下兩端通過花板與設備本體固定設置，在所述換熱管上端插入設有陶瓷護套管。本技術充分利用焚燒爐余熱，節約能源，運行更加安全，維護更加方便。

技術研發人員：朱乾,許超,歐偉強,衛佳健,王偉
受保護的技術使用者：江蘇優普環境科技有限公司
技術研發日：20240624
技術公布日：2025/4/28
