本技術涉及燃燒設備，特別是一種可適配功率調節的燃燒頭結構。

背景技術：

1、燃燒器是一種通過將燃料(如燃?xì)狻⑷加?與空氣混合并按一定比例噴出，以實現燃料的充分燃燒的裝置。燃燒頭作為燃燒器的主要組成部分，其結構也各種各樣。目前，隨著生產需求的增加，燃燒頭的額定功率也越來越大，而對于一些需要同時滿足大功率和小功率調節的工況，其功率調節比很難兼顧大小功率要求。

技術實現思路

1、為解決現有技術中存在的燃燒頭無法同時兼顧燃燒器大小功率的問題，本實用新型提供了一種可適配功率調節的燃燒頭結構。

2、本實用新型采用的技術方案是：一種可適配功率調節的燃燒頭結構，包括火筒，所述火筒的兩端分別為進氣端和出氣端，所述火筒包括外火筒和內火筒，所述外火筒套設在所述內火筒外；所述出氣端設置有燃燒盤；由外火筒和內火筒分別向燃燒盤輸送燃燒氣體；所述燃燒盤包括第一燃燒盤和第二燃燒盤，其中，第二燃燒盤和第一燃燒盤在燃燒盤上分別形成燃燒區域；所述第一燃燒盤設置在所述內火筒的出氣端，由內火筒直接向第一燃燒盤輸送燃燒氣體；所述第二燃燒盤套設在所述第一燃燒盤外，且第二燃燒盤位于外火筒內壁與內火筒外壁之間，由外火筒直接向第二燃燒盤輸送燃燒氣體。

3、更進一步的技術方案是：所述外火筒內設置有混氣結構，所述混氣結構包括氣流環和燃?xì)夤埽鰵饬鳝h(huán)具有外壁和內壁，且氣流環的外壁和內壁之間形成燃?xì)馔ǖ溃鐾獗谂c所述外火筒的內壁貼合；所述氣流環設有中空通道，該中空通道用于供外火筒的燃燒氣體通過；所述燃?xì)夤苎厮鰵饬鳝h(huán)的徑向方向陣列排布，且所述燃?xì)夤艿膬啥朔謩e貫穿氣流環的內壁并伸入至所述氣流環的燃?xì)馔ǖ乐校凰鋈細夤苌祥_設有出氣孔，由出氣孔將燃?xì)馔ǖ乐械娜細廨敵龅酵饣鹜仓校黄渲校鰵饬鳝h(huán)連接有第一可燃?xì)怏w進氣管，所述第一可燃?xì)怏w進氣管的一端從所述外火筒的側壁伸入并與所述氣流環連通。

4、更進一步的技術方案是：所述內火筒連接有第二可燃?xì)怏w進氣管，所述第二可燃?xì)怏w進氣管沿所述內火筒的徑向方向延伸，且所述第二可燃?xì)怏w進氣管的進氣端位于所述外火筒外。

5、更進一步的技術方案是：所述第一可燃?xì)怏w進氣管的管徑小于所述第二可燃?xì)怏w進氣管的管徑。

6、更進一步的技術方案是：所述內火筒的進氣端位于所述氣流環靠近所述第一燃燒盤的一側，且所述內火筒的進氣端端部與所述氣流環之間具有間隙。

7、更進一步的技術方案是：所述內火筒的進氣端位于所述氣流環遠離所述第一燃燒盤的一側。

8、更進一步的技術方案是：所述火筒內還設置有火焰離子探針和點火針，所述火焰離子探針和所述點火針均沿所述火筒軸向方向延伸設置，且所述火焰離子探針和所述點火針的針頭均位于所述火筒的出氣端。

9、更進一步的技術方案是：所述火焰離子探針為兩根，其中一根所述火焰離子探針位于所述內火筒內，另一根所述火焰離子探針位于所述內火筒與所述外火筒之間。

10、本實用新型的有益效果是：通過將火筒設置成外火筒和內火筒，而燃燒盤則位于整個火筒的出氣端，從而在使用內火筒時，可以使燃燒頭充當小功率燃燒頭，當使用外火筒時，結合內火筒即可使整個燃燒盤都燃燒，使燃燒頭又充當大功率燃燒頭，進而實現一個燃燒頭即可兼顧大小功率的功能。

技術特征：

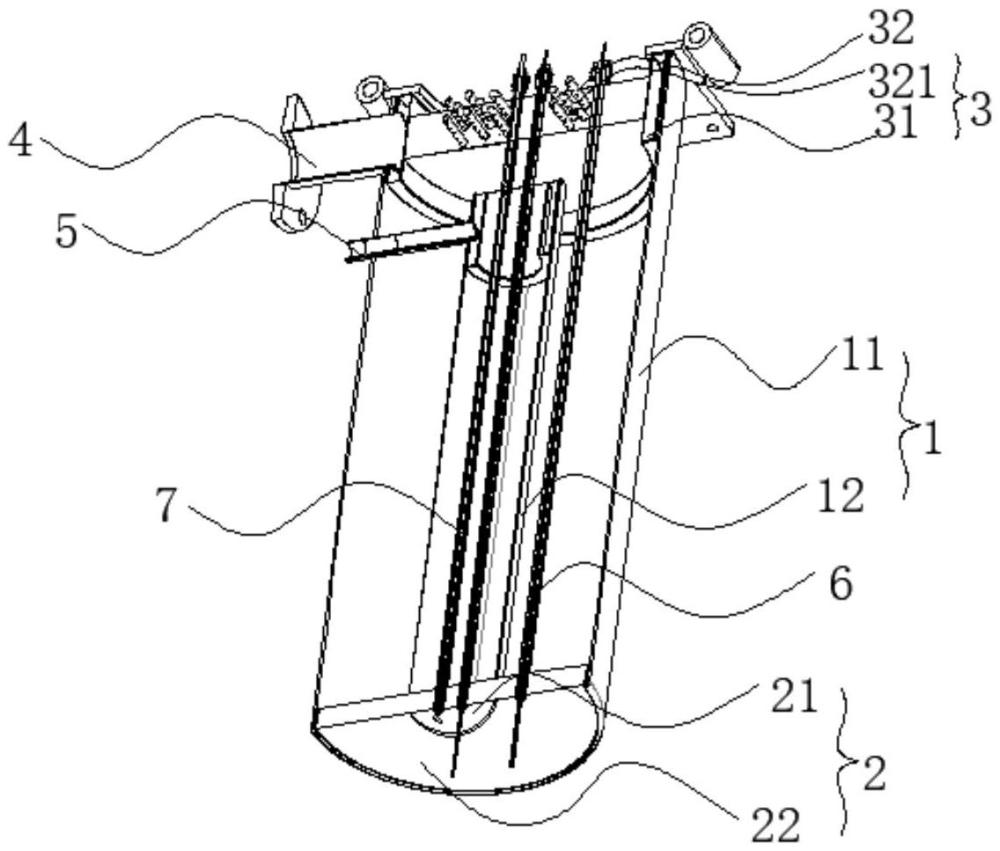

1.一種可適配功率調節的燃燒頭結構，包括火筒(1)，所述火筒(1)的兩端分別為進氣端和出氣端，其特征在于，所述火筒(1)包括外火筒(11)和內火筒(12)，所述外火筒(11)套設在所述內火筒(12)外；所述出氣端設置有燃燒盤(2)；由外火筒(11)和內火筒(12)分別向燃燒盤(2)輸送燃燒氣體；

2.根據權利要求1所述的可適配功率調節的燃燒頭結構，其特征在于，所述外火筒(11)內設置有混氣結構(3)，所述混氣結構(3)包括：

3.根據權利要求2所述的可適配功率調節的燃燒頭結構，其特征在于，所述內火筒(12)連接有第二可燃?xì)怏w進氣管(5)，所述第二可燃?xì)怏w進氣管(5)沿所述內火筒(12)的徑向方向延伸，且所述第二可燃?xì)怏w進氣管(5)的進氣端位于所述外火筒(11)外。

4.根據權利要求3所述的可適配功率調節的燃燒頭結構，其特征在于，所述第一可燃?xì)怏w進氣管(4)的管徑小于所述第二可燃?xì)怏w進氣管(5)的管徑。

5.根據權利要求4所述的可適配功率調節的燃燒頭結構，其特征在于，所述內火筒(12)的進氣端位于所述氣流環(31)靠近所述第一燃燒盤(21)的一側，且所述內火筒(12)的進氣端端部與所述氣流環(31)之間具有間隙。

6.根據權利要求4所述的可適配功率調節的燃燒頭結構，其特征在于，所述內火筒(12)的進氣端位于所述氣流環(31)遠離所述第一燃燒盤(21)的一側。

7.根據權利要求5或6所述的可適配功率調節的燃燒頭結構，其特征在于，所述火筒(1)內還設置有火焰離子探針(6)和所述點火針(7)，所述火焰離子探針(6)和所述點火針(7)均沿所述火筒(1)軸向方向延伸設置，且所述火焰離子探針(6)和所述點火針(7)的針頭均位于所述火筒(1)的出氣端。

8.根據權利要求7所述的可適配功率調節的燃燒頭結構，其特征在于，所述火焰離子探針(6)為兩根，其中一根所述火焰離子探針(6)位于所述內火筒(12)內，另一根所述火焰離子探針(6)位于所述內火筒(12)與所述外火筒(11)之間。

技術總結
本技術涉及燃燒設備技術領域，具體公開了一種可適配功率調節的燃燒頭結構，包括火筒，火筒的兩端分別為進氣端和出氣端，火筒包括外火筒和內火筒；出氣端設置有燃燒盤；外火筒和內火筒分別向燃燒盤輸送燃燒氣體；燃燒盤包括第一燃燒盤和第二燃燒盤，其中第一燃燒盤設置在內火筒的出氣端，第二燃燒盤位于外火筒內壁與內火筒外壁之間。本技術通過將火筒設置成外火筒和內火筒，而燃燒盤則位于整個火筒的出氣端，從而在使用內火筒時，可以使燃燒頭充當小功率燃燒頭，當使用外火筒時，結合內火筒即可使整個燃燒盤都燃燒，使燃燒頭又充當大功率燃燒頭，進而實現一個燃燒頭即可兼顧大小功率的功能。

技術研發人員：李為臻
受保護的技術使用者：蘇州燚藍科技有限公司
技術研發日：20240704
技術公布日：2025/4/28
