本實用新型屬于微通道換熱器技術領域，具體是涉及一種半穿過式節流隔板與D型集流管的配合結構。

背景技術：

為了節流均配冷媒，微通道換熱器的集流管中需要設置若干個隔板。現有技術中，參看圖1～3，D型集流管中的節流隔板通常由圓弧段、平行段、端頭段依次一體構成，在D型集流管的直邊底上開設端頭插口，其中圓弧段的圓弧半徑r與D型集流管的圓弧邊內底的半徑R1相等，平行段的寬度d1與D型集流管的內腔寬度D1相等，端頭段的寬度d2與端頭插口的寬度D2相等，裝配后節流隔板的圓弧段抵靠在D型集流管的圓弧邊內底上，端頭段插接在端頭插口上，平行段位于D型集流管的內腔中，這種結構的缺點是，裝配時節流隔板會擺動，難能確保圓弧段的邊緣全部抵靠在D型集流管的圓弧邊內底上，過爐釬焊時往往由于節流隔板裝配不到位，邊緣沒有完全密合在D型集流管的內腔壁上，容易導致內漏。作為改進，參看圖4～6，人們將平行段延長，將圓弧段的圓弧半徑r加大到D型集流管的圓弧邊外底的半徑R2，并在D型集流管的圓弧邊底上開設平行段插口，裝配后節流隔板的圓弧段插接在平行插口上，其外端部稍穿出平行插口，端頭段插接在端頭插口上，平行段位于D型集流管的內腔中，這種結構的缺點是，過爐焊接后隔板凸出在D型集流管的外側，有些場合因外觀不美觀而受到客戶排斥，再就是D型集流管的管壁上開口較大，降低了D型集流管的機械強度。

技術實現要素：

本實用新型主要是解決上述現有技術所存在的技術問題，提供了一種半穿過式節流隔板與D型集流管的配合結構。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：一種半穿過式節流隔板與D型集流管的配合結構，所述節流隔板由圓弧段、平行段、端頭段依次一體構成，所述D型集流管的直邊底上開設端頭插口，平行段的寬度d1與D型集流管的內腔寬度D1相等，端頭段的寬度d2與端頭插口的寬度D2相等，所述D型集流管的圓弧內底上，對應端頭插口的位置沖壓設置圓弧盲槽，節流隔板上圓弧段的圓弧半徑r、圓弧盲槽的圓弧半徑R2和D型集流管的圓弧內底半徑R1三者的關系為R1+0.2mm≤r＝R2≤R1+0.6mm，圓弧盲槽及端頭插口的寬度E與節流隔板的寬度e相等，裝配后節流隔板的圓弧段嵌置在圓弧盲槽中，端頭段插接在端頭插口上，平行段位于D型集流管的內腔中。

裝配后可以將端頭段鉚壓在D型集流管上對節流隔板進行預固定，防止過爐焊接時節流隔板在D型集流管中移位，焊接后密合性好，不易內漏；D型集流管的管壁上一側開口，另一側沖壓圓弧盲槽，利于保證D型集流管的機械強度；過爐焊接后D型集流管的外側沒有隔板凸出，比較美觀，易于被客戶接受。因此，本實用新型具有結構簡單、設計合理等特點。

附圖說明

圖1是現有技術中節流隔板的一種結構示意圖；

圖2是現有技術中D型集流管的一種結構示意圖；

圖3是圖1所示節流隔板裝配在圖2所示D型集流管中的一種結構示意圖；

圖4是現有技術中節流隔板的的另一種結構示意圖；

圖5是現有技術中D型集流管的另一種結構示意圖；

圖6是圖4所示節流隔板裝配在圖5所示D型集流管中的一種結構示意圖；

圖7是本實用新型中節流隔板的一種主視結構示意圖；

圖8是本實用新型中節流隔板的一種側視結構示意圖；

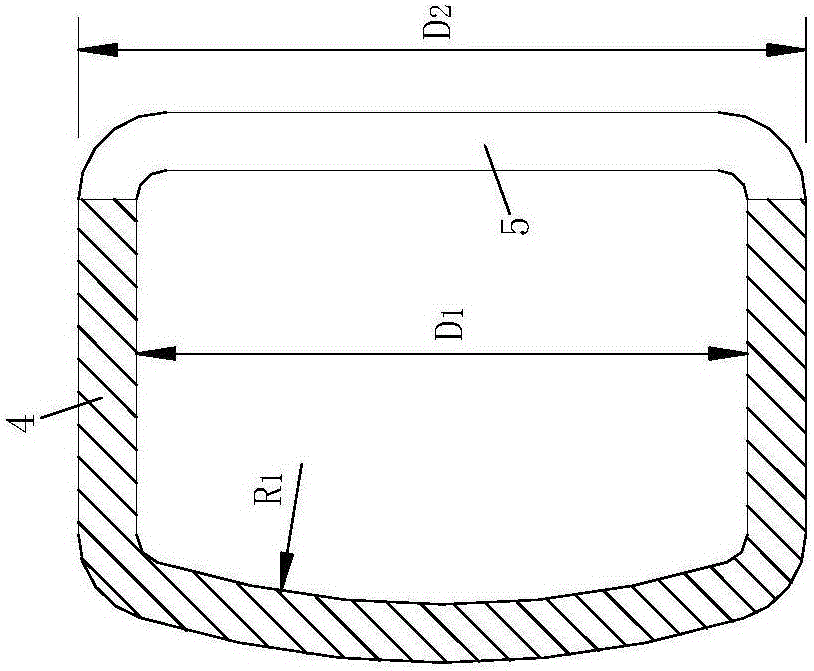

圖9是本實用新型中D型集流管的一種截面結構示意圖；

圖10是本實用新型中D型集流管的一種主視結構示意圖；

圖11是本實用新型的一種裝配結構示意圖。

圖中，1-圓弧段，2-平行段，3-端頭段，4-D型集流管，5-端頭插口，6-平行段插口，7-節流隔板，8-扁管，9-圓弧盲槽。

具體實施方式

下面通過實施例，并結合附圖，對本實用新型的技術方案作進一步具體的說明。

實施例：參看圖7～11，一種半穿過式節流隔板與D型集流管的配合結構，所述節流隔板由圓弧段、平行段、端頭段依次一體構成，所述D型集流管的直邊底上開設端頭插口，平行段的寬度d1與D型集流管的內腔寬度D1相等，端頭段的寬度d2與端頭插口的寬度D2相等，所述D型集流管的圓弧內底上，對應端頭插口的位置沖壓設置圓弧盲槽，節流隔板上圓弧段的圓弧半徑r、圓弧盲槽的圓弧半徑R2和D型集流管的圓弧內底半徑R1三者的關系為R1+0.2mm≤r＝R2≤R1+0.6mm，圓弧盲槽及端頭插口的寬度E與節流隔板的寬度e相等，裝配后節流隔板的圓弧段嵌置在圓弧盲槽中，端頭段插接在端頭插口上，平行段位于D型集流管的內腔中。

裝配后可以將端頭段鉚壓在D型集流管上對節流隔板進行預固定，防止過爐焊接時節流隔板在D型集流管中移位，焊接后密合性好，不易內漏；D型集流管的管壁上一側開口，另一側沖壓圓弧盲槽，利于保證D型集流管的機械強度；過爐焊接后D型集流管的外側沒有隔板凸出，比較美觀，易于被客戶接受。因此，本實用新型具有結構簡單、設計合理等特點。

最后，應當指出，以上實施例僅是本實用新型較有代表性的例子。顯然，本實用新型不限于上述實施例，還可以有許多變形。凡是依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均應認為屬于本實用新型的保護范圍。
