本實用新型涉及鋼鐵行業，具體涉及熱風爐窯燃燒智能控制裝置。

背景技術：

目前熱風爐窯溫度一般由操作工人根據經驗控制溫度進行操作，所以難達到最佳燃燒。

因此目前需要一種熱風爐窯的智能燃燒自動控制裝置，能夠采用在線煙氣分析，智能計算得到適時燃料和風的比例，使燃燒達到最佳狀態，以實現降低能耗，減少排放，提高產品質量。

技術實現要素：

本實用新型所要解決的技術問題是現有的熱風爐窯采用人工控制溫度難以到達最佳燃燒的問題。

為了解決上述技術問題，本實用新型所采用的技術方案是提供一種熱風爐窯燃燒智能控制裝置，依次包括與熱風爐窯連接采樣柜、加熱裝置、過濾器、潔凈氣體柜和煙氣分析儀，還包括分別與所述采樣柜、加熱裝置、過濾器、潔凈氣體柜和煙氣分析儀連接的智能控制系統，所述煙氣分析儀從所述采樣柜采樣輸出的煙氣的電信號，所述智能控制系統根據電信號調節熱風爐窯的溫度；

所述智能控制系統通過DCS系統對相應存儲器地址的讀取與寫入實現數據通信，通過讀取DCS提供的信號數據，經過智能計算，提供熱風爐窯呢內的風機頻率、溫度、爐壓、篦速、燃料量和生料量的控制信號數據。

在上述方案中，所述采樣柜采集熱風爐窯內的氣體并依次通過所述過濾器和潔凈氣體柜對氣體進行除濕、反吹以及粗級過濾。

在上述方案中，所述煙氣分析儀測定從所述潔凈氣體柜內輸出的氣體成分和濃度，并相應地產生所述電信號。

在上述方案中，所述煙氣分析儀內設有可輸入標準氣體進行定期校正的傳感器。

在上述方案中，所述煙氣分析儀內還設有用于調節出氣口開度的風閥和用于調節風量的風機，所述風閥與所述風機連接。

在上述方案中，熱風爐窯內設有用于測定窯內燃燒段溫度的紅外測溫儀，所述紅外測溫儀根據窯內溫度調節風和標準煤量。

本實用新型，通過在線煙氣分析，智能計算，使燃燒達到最佳狀態，實現降低能耗，減少排放，提高產品質量。

附圖說明

圖1為本實用新型的外形示意圖；

圖2為本實用新型中智能控制系統的工作流程示意圖。

具體實施方式

下面結合說明書附圖對本實用新型做出詳細的說明。

如圖1所示，本實用新型提供的熱風爐窯燃燒智能控制裝置，依次包括與熱風爐窯連接采樣柜1、加熱裝置2、過濾器3、潔凈氣體柜4和煙氣分析儀5，還包括分別與采樣柜1、加熱裝置2、過濾器3、潔凈氣體柜4和煙氣分析儀5連接的智能控制系統，智能控制系統未示出，可以根據實際情況采用現有技術中的產品，煙氣分析儀5從采樣柜1采樣輸出的煙氣的電信號，智能控制系統根據電信號調節熱風爐窯的溫度。本實用新型在熱風爐窯尾煙室安裝采樣柜1來采集樣氣并進行除濕、反吹和粗級過濾，在進行智能分析控制，省去了人工控制溫度的麻煩。

本實用新型中，智能控制系統通過DCS系統對相應存儲器地址位的讀取與寫入實現數據通信，通過讀取DCS提供的信號數據，經過智能計算，提供爐窯、風機頻率、溫度、爐壓、篦速、燃料量、生料量的控制信號數據。本系統與DCS系統之間，以及系統內部通過多種通信協議實現對接。

經檢驗，某廠在安裝使用項目時，本智能控制系統通過DP協議與DCS系統通信，中控室上位機通過CP234-1以太網卡轉單模光纖與中央控制柜通信，中央控制柜與煙氣分析儀通過MODBUS協議通信，整個系統的實行運行狀態數據通過蜂窩數據運營商提供的GPRS服務遠程上傳到網絡數據服務，可隨時隨地訪問。

如果用戶原DCS系統條件允許，如斯耐德系統等，本系統還可以TCP/IP通信協議進行數據對接，以實現DCS系統的不停機對接。

進一步優選地，采樣柜1采集熱風爐窯內的氣體并依次通過過濾器3和潔凈氣體柜4對氣體進行除濕、反吹和以及粗級過濾。煙氣分析儀5測定從潔凈氣體柜4內輸出的氣體成分和濃度，并相應地產生所述電信號。煙氣分析儀5內設有可輸入標準氣體進行定期校正的傳感器。本實用新型測定的氣體成分優選為CO2、CO、O2、SO2、NOX。煙氣分析儀5內還設有用于調節出氣口開度的風閥和用于調節風量的風機，風閥與風機連接。熱風爐窯內設有用于測定窯內燃燒段溫度的紅外測溫儀，紅外測溫儀根據窯內溫度調節風和標準煤量。

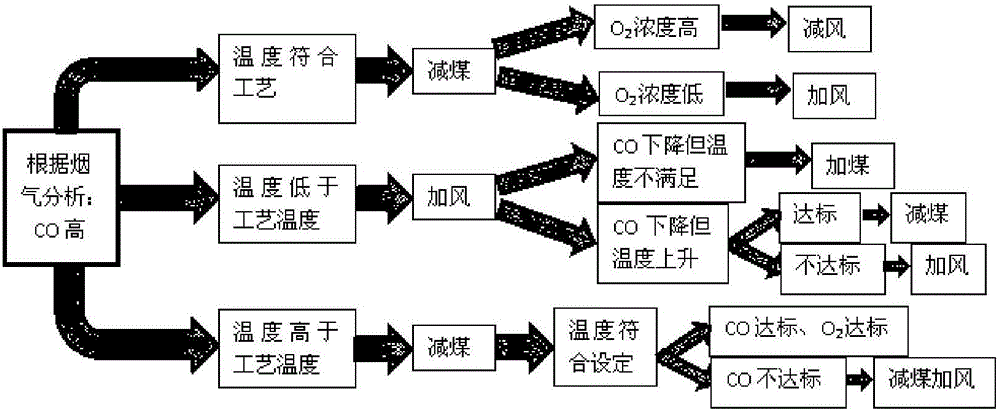

如圖2所示，本實用新型的工作原理如下：

采樣柜1采樣的電信號傳輸智能控制系統，根據此時的燃料量、風量(在設計工藝溫度的前提下)計算得出控制值進行自動調節；

在窯爐壓力正常情況下，風量的調節一般采用二次風閥開度，不然，則調節助燃風機頻率；

當煙氣分析儀5監測調節量(煤)超過設定值時(設計上、下限)，智能控制系統開始調節生料量；

在調節風量時，必須滿足窯頭壓力設定(此調定值為風機允許的最小調節值)；

窯頭安裝紅外測溫儀，測定窯內燃燒段溫度，根據工藝溫度設計值，調節風、煤量。

本實用新型，煙氣分析儀5具有預判斷功能：在對煤調節時，當離設定溫度大于10℃時，調節量可達200kg，10℃～5℃時100kg，5℃～2℃時50kg，小于2℃時停止調節。

智能系統可以在爐窯波動較大時投入使用，它將在最短時間內，逐漸衰減波動幅度，達到目標設定值并穩定爐窯運行。

本實用新型，通過在線煙氣分析，智能計算，使熱風爐窯燃燒達到最佳狀態，實現降低能耗，減少排放，提高產品質量，能耗降低3％以上；排放減少30％以上；強度提高10％以上。

本實用新型不局限于上述最佳實施方式，任何人應該得知在本實用新型的啟示下做出的結構變化，凡是與本實用新型具有相同或相近的技術方案，均落入本實用新型的保護范圍之內。
