本技術涉及加熱爐清焦，具體為一種加熱爐爐管清焦系統。

背景技術：

1、在我國的石油煉制工業中，原油多數偏重，加熱爐爐管內重質油品在加熱過程中易發生結焦、爐管超溫，甚至爐管蠕變或永久變形，乃至斷裂，造成嚴重的生產事故，為了避免事故，往往需要及時對焦層進行清理。

2、加熱爐爐管一般包含多個管程，傳統的在線清焦技術中，是先以加熱爐內的某一個完整管程為清焦對象，截斷此管程的油品進料后，對此完整管程進行清焦，清焦后再重新投入使用，然后按同樣方法依次清理其他管程，最終清理完所有管程的管內焦層。此清焦方法存在的弊端是清焦過程中切出了一個完整管程，即切出的整個管程不再參與換熱工作，然而在實際中，整個管程中的低溫段爐管結焦并不嚴重，是可以不被切出而繼續參與換熱工作的，整個管程的切出會導致加熱爐的加熱能力下降幅度過大。

技術實現思路

1、本實用新型要解決的技術問題是克服現有的缺陷，提供一種加熱爐爐管清焦系統，僅切出一個管程中的部分結焦嚴重的爐管管段，結焦不嚴重的管段仍可繼續工作，以最大程度地保留加熱爐的加熱能力，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種加熱爐爐管清焦系統，包括爐本體，所述爐本體包括其內部的襯里和爐管，所述爐管的兩端分別連接工藝介質入口管線和工藝介質出口管線，所述工藝介質入口管線和工藝介質出口管線上分別設置有工藝介質入口閥和工藝介質出口閥，其特征在于：還包括外引爐管、工藝介質旁路、清焦入口管線、清焦出口管線、清焦入口旁路和清焦出口旁路；

3、所述外引爐管位于爐本體外部，且外引爐管的兩端與位于爐本體內的爐管連通，所述外引爐管上設置有工藝介質外引閥；

4、所述工藝介質旁路的一端與工藝介質外引閥上游的外引爐管連接，所述工藝介質旁路的另一端與工藝介質出口閥下游的工藝介質出口管線連接；

5、所述清焦入口管線上設置有清焦入口主閥，所述清焦入口管線的下游分為兩條支路，其中一條支路與工藝介質入口閥下游的工藝介質入口管線連接，另一條支路與工藝介質外引閥下游的外引爐管連接；

6、所述清焦出口管線的一端與工藝介質出口閥上游的工藝介質出口管線連接，所述清焦出口管線上依次設置有第一清焦出口閥和第二清焦出口閥；

7、所述清焦入口旁路的一端與清焦入口主閥上游的清焦入口管線連接，所述清焦入口旁路的另一端與清焦出口管線連接且連接處位于第一清焦出口閥和第二清焦出口閥之間；

8、所述清焦出口旁路的一端連接在清焦入口管線與外引爐管之間的清焦入口管線的支路管線上，所述清焦出口旁路的另一端連接在第二清焦出口閥下游的清焦出口管線上。

9、作為本實用新型的一種優選技術方案，所述工藝介質旁路上設置有工藝介質旁路閥。

10、作為本實用新型的一種優選技術方案，所述清焦入口管線的上游連接兩條分別帶有第一清焦入口閥和第二清焦入口閥的支路。

11、作為本實用新型的一種優選技術方案，位于清焦入口管線的下游兩條支路上分別設置有第一清焦分路閥和第二清焦分路閥，所述清焦出口旁路連接清焦入口管線支路的位置處于第一清焦分路閥和第二清焦分路閥之間。

12、作為本實用新型的一種優選技術方案，所述清焦入口旁路上設置有清焦入口旁路閥，所述清焦出口旁路上設置有清焦出口旁路閥。

13、作為本實用新型的一種優選技術方案，所述清焦入口管線中通入的清焦介質可以為空氣、水蒸氣或兩者的混合物的一種。

14、與現有技術相比，本實用新型的有益效果是：本加熱爐爐管清焦系統通過設置外引爐管，將爐外的清焦管路與外引爐管連接，以實現清焦介質能注入加熱爐爐管的目的；同時加熱爐運行過程中，隨著爐管焦層的逐漸增厚，達到清焦標準時，啟動在線清焦程序，對此易結焦管段進行清焦，此時，未納入在線清焦程序的結焦不嚴重的管段，仍能繼續工作，加熱油品，最大程度地保留了加熱爐的加熱能力，對于結焦不嚴重的管道，因為結焦不嚴重，可以等到廠區檢修停工期間，進行清焦，如此能保證加熱爐在整個生產周期不停工運行，不影響加熱爐的工作效率。

技術特征：

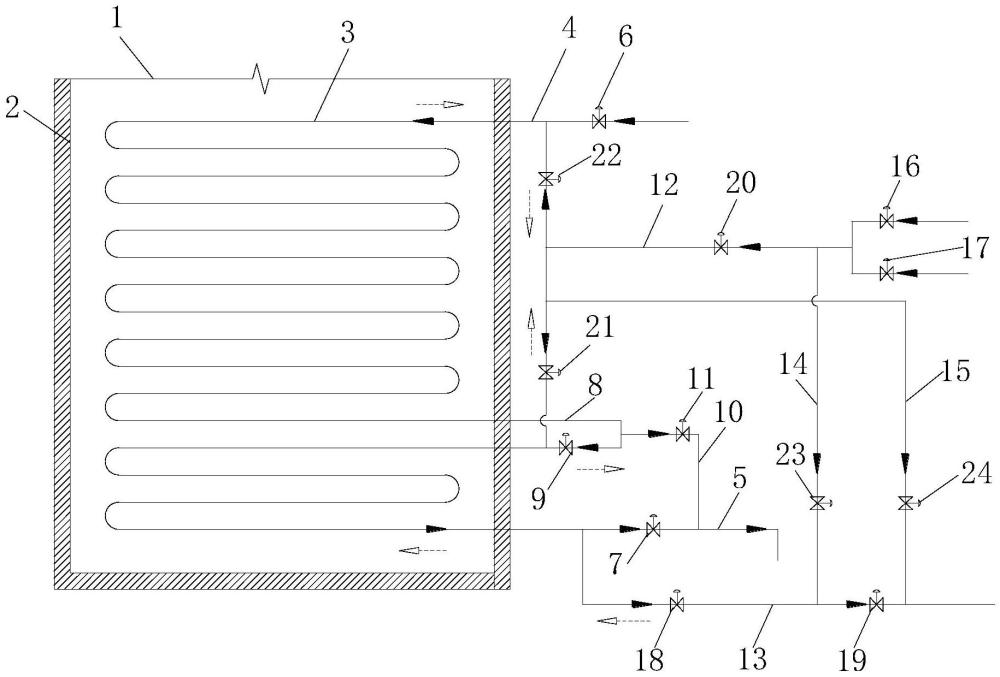

1.一種加熱爐爐管清焦系統，包括爐本體(1)，所述爐本體(1)包括其內部的襯里(2)和爐管(3)，所述爐管(3)的兩端分別連接工藝介質入口管線(4)和工藝介質出口管線(5)，所述工藝介質入口管線(4)和工藝介質出口管線(5)上分別設置有工藝介質入口閥(6)和工藝介質出口閥(7)，其特征在于：還包括外引爐管(8)、工藝介質旁路(10)、清焦入口管線(12)、清焦出口管線(13)、清焦入口旁路(14)和清焦出口旁路(15)；

2.根據權利要求1所述的一種加熱爐爐管清焦系統，其特征在于：所述工藝介質旁路(10)上設置有工藝介質旁路閥(11)。

3.根據權利要求1所述的一種加熱爐爐管清焦系統，其特征在于：所述清焦入口管線(12)的上游連接兩條分別帶有第一清焦入口閥(16)和第二清焦入口閥(17)的支路。

4.根據權利要求1所述的一種加熱爐爐管清焦系統，其特征在于：位于清焦入口管線(12)的下游兩條支路上分別設置有第一清焦分路閥(21)和第二清焦分路閥(22)，所述清焦出口旁路(15)連接清焦入口管線(12)支路的位置處于第一清焦分路閥(21)和第二清焦分路閥(22)之間。

5.根據權利要求1所述的一種加熱爐爐管清焦系統，其特征在于：所述清焦入口旁路(14)上設置有清焦入口旁路閥(23)，所述清焦出口旁路(15)上設置有清焦出口旁路閥(24)。

技術總結
本技術公開了一種加熱爐爐管清焦系統，包括爐本體，所述爐本體包括其內部的爐管和襯里，所述爐管的兩端分別連接工藝介質入口管線和工藝介質出口管線，所述工藝介質入口管線和工藝介質出口管線上分別設置有工藝介質入口閥和工藝介質出口閥，還包括外引爐管、工藝介質旁路、清焦入口管線、清焦出口管線、清焦入口旁路和清焦出口旁路，本加熱爐爐管清焦系統僅切出一個管程中的部分結焦嚴重的爐管管段，結焦不嚴重的管段仍可繼續工作，以最大程度地保留加熱爐的加熱能力，不影響加熱爐的正常工作。

技術研發人員：姜戰飛
受保護的技術使用者：洛陽瑞澤石化工程有限公司
技術研發日：20240620
技術公布日：2025/4/28
