本發明涉及分相設備，尤其是涉及一種碳素材料的高效率烘焙裝置。

背景技術：

1、碳素材料在作為原料生產相關產品前，需要對碳素材料進行烘焙使其脫去水分。

2、公告號為cn219776308u的中國專利，公開了一種碳素材料烘焙裝置，包括箱體，還包括：滾筒箱，轉動安裝在箱體上；加熱裝置，用以對箱體內部加熱；驅動裝置，通過傳動結構帶動滾筒箱轉動；水箱，水箱內裝滿水以后水箱和水的總質量和電機與傳動結構的總質量相等，且水箱的位置與傳動結構的位置左右對稱。

3、但是上述發明存在以下不足之處：現有的碳素材料在烘焙過程中，大多數采用滾筒的方式對碳素材料進行烘焙，滾筒烘焙的方式對物料能夠做到自動進料，但是對物料在出料的過程中，需要先將滾筒停止，然后打開滾筒上的出料口進行出料，導致出料過程費時費力，從而降低了對碳素材料的烘焙效率。

技術實現思路

1、本發明的目的在于提供一種碳素材料的高效率烘焙裝置，以解決上述背景技術中提出的問題。

2、本發明的技術方案是：一種碳素材料的高效率烘焙裝置，包括箱體，所述箱體的內壁固定連接有兩個固定架，兩個所述固定架上共同轉動連接有轉動外筒，所述轉動外筒上滑動連接有滑動內筒，還包括：

3、烘焙機構，所述烘焙機構位于所述箱體上；

4、所述烘焙機構包括自動進出料單元、轉動單元、推料單元和擠壓單元，所述自動進出料單元包括固定連接于所述箱體內壁的電機，所述電機的輸出端通過聯軸器連接有往復絲桿，所述往復絲桿上適配安裝有往復軸套，所述箱體的內壁固定連接有固定軌道，所述往復軸套滑動連接于所述固定軌道上，所述往復軸套的底端固定連接有固定桿，所述滑動內筒上固定連接有噴氣管，所述噴氣管的一端轉動連接有連接桿，所述連接桿滑動連接于所述固定桿上，所述箱體上固定連接有進料管，所述進料管上滑動連接有擋板，所述擋板的一端固定連接有滑動桿，所述滑動桿的一端固定連接有l形塊，所述進料管上固定連接有固定板，所述滑動桿滑動連接于所述固定板上，所述進料管的頂端固定連接有料箱。

5、優選的，所述滑動桿上套接有伸縮彈簧，所述伸縮彈簧的兩端分別與所述l形塊以及所述固定板固定連接。

6、優選的，所述滑動內筒的一端固定連接有l形板，所述l形板的頂端固定連接有活動桿，所述活動桿滑動連接于所述轉動外筒上，所述活動桿上套接有復位彈簧，所述復位彈簧的兩端分別與所述轉動外筒以及所述l形板固定連接。

7、優選的，所述轉動外筒的一端固定連接有配重塊，所述箱體的底部固定連接有出料口，所述出料口位于所述噴氣管的正下方。

8、優選的，所述轉動單元包括轉動連接于所述箱體上的轉動桿，所述轉動桿和所述往復絲桿上共同轉動連接有皮帶傳動組件，所述轉動桿上轉動套接有驅動齒輪，所述轉動外筒上固定套接有固定齒環，所述驅動齒輪和所述固定齒環相嚙合。

9、優選的，所述轉動桿上滑動連接有滑動套管，其中一個所述固定架套接于滑動套管上，另一個所述固定架轉動套接于所述轉動桿上，所述滑動套管的一端固定連接有三個l形柱，所述驅動齒輪上開設有三個插孔，三個所述l形柱的一端分別延伸至三個所述插孔內，所述滑動套管上轉動套接有l形桿，所述滑動套管上套接有安裝彈簧，所述安裝彈簧的兩端分別與其中一個所述固定架以及所述l形桿固定連接，所述固定桿上固定連接有安裝桿，所述安裝桿的一端與所述l形桿相接觸。

10、優選的，所述擠壓單元包括固定連接于所述箱體上的進氣管，所述進氣管的一端滑動連接有活動管，所述活動管轉動連通于所述噴氣管的一端，所述活動管上安裝有閥門，所述閥門上套接有扭力彈簧，所述扭力彈簧的兩端分別與所述閥門以及所述活動管固定連接，所述進氣管的一端固定連接有固定塊，所述固定塊上滑動連接有移動桿，所述移動桿上固定連接有擠壓塊，所述擠壓塊與所述閥門相接觸。

11、優選的，所述移動桿上套接有固定彈簧，所述固定彈簧的兩端分別與所述移動桿以及所述固定塊固定連接。

12、優選的，所述推料單元包括轉動連接于所述滑動內筒上的轉動軸，所述轉動軸上固定套接有螺旋葉，所述轉動軸的一端滑動連接有滑動軸，所述滑動軸的一端固定連接有轉輪，所述滑動軸上套接有連接彈簧，所述連接彈簧的兩端分別與所述轉動軸以及所述轉輪固定連接，所述轉動桿上固定套接有驅動輪，所述轉輪沿所述滑動軸軸向移動時與所述驅動輪相接觸。

13、本發明通過改進在此提供一種碳素材料的高效率烘焙裝置，與現有技術相比，具有如下改進及優點：

14、其一：本發明通過自動進出料單元的設置，電機帶動往復絲桿進行轉動，往復絲桿轉動帶動往復軸套進行往復移動，當往復軸套移動帶動固定桿向進料管的方向移動時，固定桿移動帶動連接桿、噴氣管和滑動內筒移動，使得滑動內筒移出轉動外筒，滑動內筒移動擠壓l形塊帶動滑動桿和擋板移動，使得料箱中的物料通過進料管落入滑動內筒內，當往復軸套向進氣管方向移動與連接桿接觸時，擠壓連接桿帶動噴氣管和滑動內筒向電機方向移動，使得滑動內筒移動轉動外筒外，由于轉動外筒和滑動內筒持續轉動，進而能夠對物料進行出料，實現了物料能夠自動進行進料，并且完成烘焙后還能自動進行出料，提高了物料的烘焙效率。

15、其二：本發明通過轉動單元的設置，往復絲桿轉動通過皮帶傳動組件帶動轉動桿進行轉動，轉動桿轉動帶動驅動齒輪進行轉動，驅動齒輪轉動帶動固定齒環、轉動外筒和滑動內筒進行轉動，轉動外筒和滑動內筒轉動能夠帶動物料進行翻料，進而使得物料能夠均勻進行烘焙；在進料的過程中，連接桿移動帶動安裝桿移動，安裝桿移動帶動l形桿移動，同時l形桿移動帶動滑動套管和l形柱移動，l形柱從驅動齒輪上的插孔移出，驅動齒輪停止轉動，配重塊在重力作用下移動至轉動外筒的底部，使得滑動內筒的開口朝上，實現了在進料時轉動外筒和滑動內筒能夠停止轉動。

16、其三：本發明通過推料單元的設置，在進料管打開進料的過程中，轉輪能夠與驅動輪接觸，使得驅動輪帶動轉輪進行轉動，轉輪轉動帶動轉動軸和螺旋葉進行轉動，螺旋葉轉動能夠將進入滑動內筒的物料推送至噴氣管的下方，進而使得物料能夠集中在滑動內筒的一端，從而方便進行出料。

17、其四：本發明通過擠壓單元的設置，當噴氣管帶動活動管和閥門向進料管的方向移動時，使得閥門遠離擠壓塊，由于扭力彈簧處于壓縮狀態，使得扭力彈簧帶動閥門轉動并關閉，實現了物料在進料的過程中，閥門自動關閉，從而不會造成資源浪費。

技術特征：

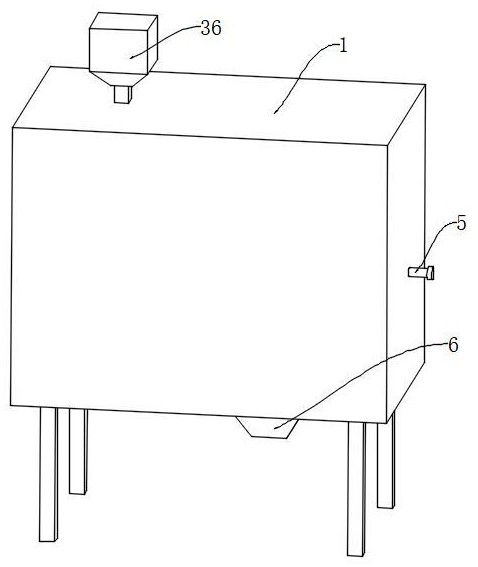

1.一種碳素材料的高效率烘焙裝置，包括箱體（1），其特征在于：所述箱體（1）的內壁固定連接有兩個固定架（11），兩個所述固定架（11）上共同轉動連接有轉動外筒（12），所述轉動外筒（12）上滑動連接有滑動內筒（13），還包括：

2.根據權利要求1所述的一種碳素材料的高效率烘焙裝置，其特征在于：所述滑動桿（32）上套接有伸縮彈簧（35），所述伸縮彈簧（35）的兩端分別與所述l形塊（34）以及所述固定板（33）固定連接。

3.根據權利要求2所述的一種碳素材料的高效率烘焙裝置，其特征在于：所述滑動內筒（13）的一端固定連接有l形板（111），所述l形板（111）的頂端固定連接有活動桿（112），所述活動桿（112）滑動連接于所述轉動外筒（12）上，所述活動桿（112）上套接有復位彈簧（113），所述復位彈簧（113）的兩端分別與所述轉動外筒（12）以及所述l形板（111）固定連接。

4.根據權利要求3所述的一種碳素材料的高效率烘焙裝置，其特征在于：所述轉動外筒（12）的一端固定連接有配重塊（114），所述箱體（1）的底部固定連接有出料口（6），所述出料口（6）位于所述噴氣管（14）的正下方。

5.根據權利要求1所述的一種碳素材料的高效率烘焙裝置，其特征在于：所述轉動單元包括轉動連接于所述箱體（1）上的轉動桿（2），所述轉動桿（2）和所述往復絲桿（16）上共同轉動連接有皮帶傳動組件（21），所述轉動桿（2）上轉動套接有驅動齒輪（22），所述轉動外筒（12）上固定套接有固定齒環（23），所述驅動齒輪（22）和所述固定齒環（23）相嚙合。

6.根據權利要求5所述的一種碳素材料的高效率烘焙裝置，其特征在于：所述轉動桿（2）上滑動連接有滑動套管（24），其中一個所述固定架（11）套接于滑動套管（24）上，另一個所述固定架（11）轉動套接于所述轉動桿（2）上，所述滑動套管（24）的一端固定連接有三個l形柱（25），所述驅動齒輪（22）上開設有三個插孔，三個所述l形柱（25）的一端分別延伸至三個所述插孔內，所述滑動套管（24）上轉動套接有l形桿（26），所述滑動套管（24）上套接有安裝彈簧（27），所述安裝彈簧（27）的兩端分別與其中一個所述固定架（11）以及所述l形桿（26）固定連接，所述固定桿（19）上固定連接有安裝桿（28），所述安裝桿（28）的一端與所述l形桿（26）相接觸。

7.根據權利要求6所述的一種碳素材料的高效率烘焙裝置，其特征在于：所述擠壓單元包括固定連接于所述箱體（1）上的進氣管（5），所述進氣管（5）的一端滑動連接有活動管（51），所述活動管（51）轉動連通于所述噴氣管（14）的一端，所述活動管（51）上安裝有閥門（52），所述閥門（52）上套接有扭力彈簧（53），所述扭力彈簧（53）的兩端分別與所述閥門（52）以及所述活動管（51）固定連接，所述進氣管（5）的一端固定連接有固定塊（54），所述固定塊（54）上滑動連接有移動桿（55），所述移動桿（55）上固定連接有擠壓塊（57），所述擠壓塊（57）與所述閥門（52）相接觸。

8.根據權利要求7所述的一種碳素材料的高效率烘焙裝置，其特征在于：所述移動桿（55）上套接有固定彈簧（56），所述固定彈簧（56）的兩端分別與所述移動桿（55）以及所述固定塊（54）固定連接。

9.根據權利要求7所述的一種碳素材料的高效率烘焙裝置，其特征在于：所述推料單元包括轉動連接于所述滑動內筒（13）上的轉動軸（4），所述轉動軸（4）上固定套接有螺旋葉（41），所述轉動軸（4）的一端滑動連接有滑動軸（42），所述滑動軸（42）的一端固定連接有轉輪（44），所述滑動軸（42）上套接有連接彈簧（43），所述連接彈簧（43）的兩端分別與所述轉動軸（4）以及所述轉輪（44）固定連接，所述轉動桿（2）上固定套接有驅動輪（45），所述轉輪（44）沿所述滑動軸（42）軸向移動時與所述驅動輪（45）相接觸。

技術總結
本發明公開了一種碳素材料的高效率烘焙裝置，涉及分相設備技術領域，包括箱體，所述箱體的內壁固定連接有兩個固定架，兩個所述固定架上共同轉動連接有轉動外筒。本發明通過自動進出料單元的設置，電機通過往復絲桿帶動往復軸套進行往復移動，當往復軸套帶動固定桿向進料管的方向移動時，固定桿移動帶動連接桿、噴氣管和滑動內筒移動，滑動內筒移動擠壓L形塊帶動滑動桿和擋板移動，進而能夠自動進料，當往復軸套擠壓連接桿帶動噴氣管和滑動內筒向電機方向移動時，由于轉動外筒和滑動內筒持續轉動，進而能夠對物料進行出料，實現了物料能夠自動進行進料，并且完成烘焙后還能自動進行出料，提高了物料的烘焙效率。

技術研發人員：張磊,佟娜,孫靜,張宸銘
受保護的技術使用者：山西絳縣晉華碳素有限公司
技術研發日：
技術公布日：2025/4/28
