本技術涉及空調防護技術，尤其涉及一種空調外機用防雨遮擋板。

背景技術：

1、空調外機，即空調系統的室外機部分，它是與室內機制冷循環系統的冷熱交換、釋放過程的對應部分，主要負責提供冷凝結和散熱的過程，是空調系統中至關重要的組成部分；而防雨遮擋板能夠有效保護空調外機，減少惡劣天氣的損害，降低維修成本，延長使用壽命。

2、現有的空調外機用防雨遮擋板由支撐架和防雨板組成，先將支撐架穩固、水平地安裝于墻面或陽臺，再將防雨板放置于支撐架上并對準孔位，然后依次用螺絲固定并用螺母擰緊固；但采用上述這種安裝方式，需要依次擰動對應孔位的螺絲和螺母，不便裝卸，操作繁瑣，耗時耗力。

技術實現思路

1、為了克服現有的空調外機用防雨遮擋板，需要依次擰動對應孔位的螺絲和螺母，不便裝卸，操作繁瑣且耗時耗力的缺點，本實用新型提供一種空調外機用防雨遮擋板。

2、本實用新型的技術方案為：一種空調外機用防雨遮擋板，包括有安裝框、百葉窗、支撐架、卡塊、限位塊和驅動組件，安裝框前側滑動連接有百葉窗，安裝框底部左右對稱設有支撐架，兩個支撐架頂部之間放置有空調外機，安裝框前后兩側下部左右對稱滑動連接有卡塊，支撐架頂部前后對稱固定連接有限位塊，卡塊均與相鄰的限位塊滑動配合，安裝框上設有用于驅動卡塊與限位塊滑動配合的驅動組件。

3、作為優選，驅動組件包括有移動架和楔形導軌，安裝框上滑動連接有移動架，移動架的左右兩側分別位于兩個支撐架相互遠離的一側，移動架底部左右兩側前后對稱連接有用于驅動卡塊進行移動的楔形導軌，卡塊與楔形導軌滑動連接。

4、作為優選，還包括有導向桿，支撐架相互遠離的一側前后對稱連接有用于對安裝框進行導向的導向桿，導向桿與安裝框內壁接觸作用。

5、作為優選，還包括有用于對百葉窗進行限位的限位組件，限位組件包括有限位框、限位板和彈簧，安裝框左側前部連接有限位框，限位框內滑動連接有用于對百葉窗進行限位的限位板，限位框與限位板之間連接有至少一個彈簧，限位板與百葉窗接觸。

6、作為優選，還包括有刮板，安裝框前側左部連接有用于對百葉窗上的污漬進行刮落的刮板，百葉窗滑動貫穿刮板。

7、作為優選，還包括有收集框，安裝框底部前側左部設有用于對刮板刮落的污漬進行收集的收集框，收集框位于刮板正下方。

8、與現有技術相比較，本實用新型具有以下優點：

9、1、本實用新型通過驅動組件驅動卡塊與限位塊進行卡合，能夠對安裝框進行限位，在保證本防雨遮擋板對空調外機的防護作用下，便于裝卸，操作簡便，省時省力。

10、2、本實用新型還通過刮板和限位組件的配合，通過簡單的操作便可對百葉窗進行快速清潔，能夠保證本防雨遮擋板的使用效果。

技術特征：

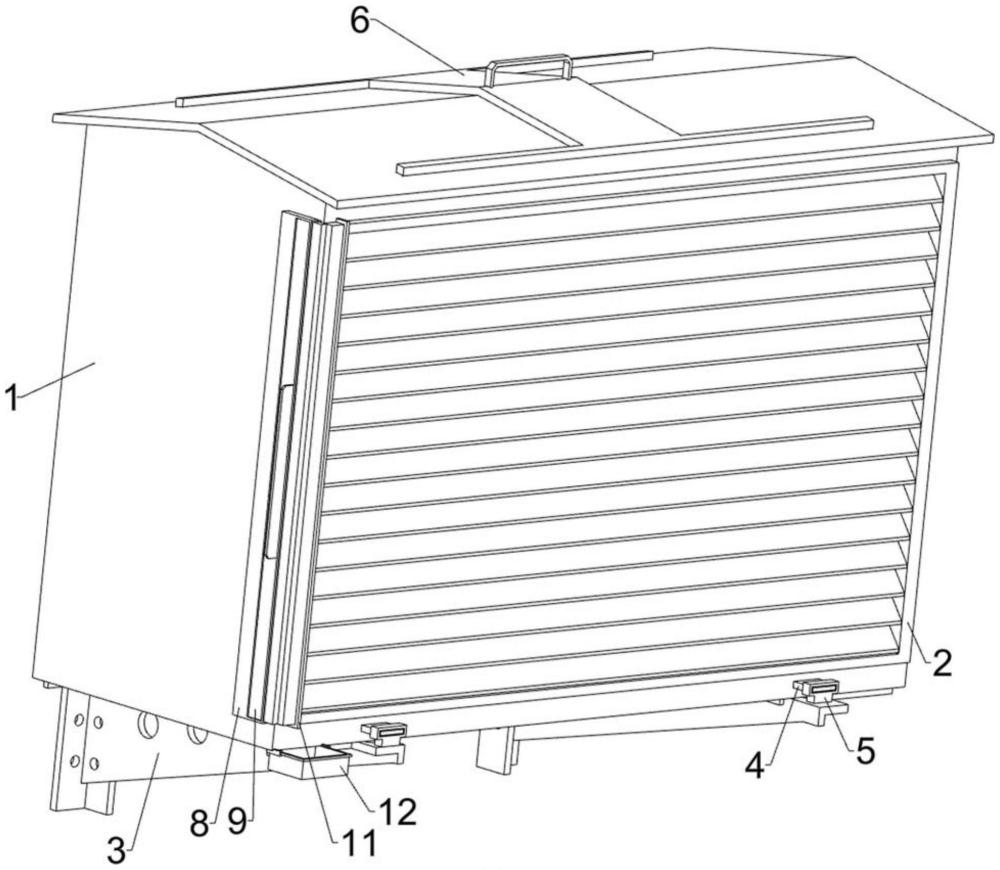

1.一種空調外機用防雨遮擋板，包括有安裝框(1)、百葉窗(2)和支撐架(3)，安裝框(1)前側滑動連接有百葉窗(2)，安裝框(1)底部左右對稱設有支撐架(3)，兩個支撐架(3)頂部之間放置有空調外機(31)，其特征是：還包括有卡塊(4)、限位塊(5)和驅動組件，安裝框(1)前后兩側下部左右對稱滑動連接有卡塊(4)，支撐架(3)頂部前后對稱固定連接有限位塊(5)，卡塊(4)均與相鄰的限位塊(5)滑動配合，安裝框(1)上設有用于驅動卡塊(4)與限位塊(5)滑動配合的驅動組件。

2.根據權利要求1所述的一種空調外機用防雨遮擋板，其特征是：驅動組件包括有移動架(6)和楔形導軌(61)，安裝框(1)上滑動連接有移動架(6)，移動架(6)的左右兩側分別位于兩個支撐架(3)相互遠離的一側，移動架(6)底部左右兩側前后對稱連接有用于驅動卡塊(4)進行移動的楔形導軌(61)，卡塊(4)與楔形導軌(61)滑動連接。

3.根據權利要求2所述的一種空調外機用防雨遮擋板，其特征是：還包括有導向桿(7)，支撐架(3)相互遠離的一側前后對稱連接有用于對安裝框(1)進行導向的導向桿(7)，導向桿(7)與安裝框(1)內壁接觸作用。

4.根據權利要求3所述的一種空調外機用防雨遮擋板，其特征是：還包括有用于對百葉窗(2)進行限位的限位組件，限位組件包括有限位框(8)、限位板(9)和彈簧(10)，安裝框(1)左側前部連接有限位框(8)，限位框(8)內滑動連接有用于對百葉窗(2)進行限位的限位板(9)，限位框(8)與限位板(9)之間連接有至少一個彈簧(10)，限位板(9)與百葉窗(2)接觸。

5.根據權利要求4所述的一種空調外機用防雨遮擋板，其特征是：還包括有刮板(11)，安裝框(1)前側左部連接有用于對百葉窗(2)上的污漬進行刮落的刮板(11)，百葉窗(2)滑動貫穿刮板(11)。

6.根據權利要求5所述的一種空調外機用防雨遮擋板，其特征是：還包括有收集框(12)，安裝框(1)底部前側左部設有用于對刮板(11)刮落的污漬進行收集的收集框(12)，收集框(12)位于刮板(11)正下方。
