本技術涉及儲能集裝箱領域，具體是一種集裝箱內部除濕設備。

背景技術：

1、儲能箱是用于儲存電能的特種箱，它可以存放電池、控制器、加熱器等配件，并具有防水、防火、防爆等特點，儲能箱有多種類型，如風能儲能箱，主要用于儲存風能和風力發電機產生的電能；電動車儲能箱，則主要用于電動汽車、電動自行車等的電源儲備和充電。

2、儲能集裝箱內部一般包括以下主要部分：電池系統、電池管理系統、冷卻系統、斷路器和電流傳感器、控制系統和數據接口、隔板、導電材料、其他附屬組件等。

3、現有的儲能集裝箱一般是放置在外界環境進行工作，在使用觀察中發現，當環境中空氣水分含量過高時會使儲能集裝箱內部濕度增加，這會使儲能集裝箱內部的電子設備工作時發生短路故障，進而影響儲能集裝箱內部設備的正常工作。

4、因此，針對上述問題提出一種集裝箱內部除濕設備。

技術實現思路

1、為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型所述的一種集裝箱內部除濕設備，包括集裝箱本體；所述集裝箱本體的頂部固接有風機；所述集裝箱本體的頂部固接有處理盒；所述風機的中部連通有風管；所述風管和處理盒同為連通關系；所述風機和集裝箱本體通過管道連接；所述處理盒和集裝箱本體通過管道連接；所述處理盒的內側壁固接有多個第一隔板；所述第一隔板的中部固接有干燥盒；所述第一隔板為交錯設置；所述處理盒的內側壁固接有過濾墊；通過第一隔板和干燥盒的配合作用，氣流進入處理盒內部后會沿著第一隔板表面流動，增加氣流在處理盒內部的流動時間以及和干燥盒接觸的時間，增強干燥盒對氣流的干燥效果，使得設備排出的空氣更為干燥。

3、優選的，所述集裝箱本體的內側壁固接有多個第一連接桿；所述第一連接桿和第一隔板為對應設置；所述第一連接桿的中部轉動連接有多個扇葉；所述扇葉的底部固接有第一磁鐵；所述第一隔板的中部轉動連接有第二隔板且通過扭簧連接；所述第二隔板的中部固接有第二磁鐵；所述第二磁鐵和扇葉為對應設置；第二隔板會在第一磁鐵和第二磁鐵的磁力作用下發生移動并減少相鄰第一隔板之間的縫隙，降低流經第二隔板氣流的流速，增加氣流和干燥盒的接觸時間，增強干燥盒對氣流的干燥作用。

4、優選的，所述第二隔板的中部固接有多個氣囊；所述第二隔板位于氣囊和第二磁鐵之間；所述氣囊的中部開設有多個第一圓孔；通過氣囊和第一圓孔的配合作用，氣囊移動時會被第一隔板擠壓并且其內部的空氣會從第一圓孔排出，使得干燥盒周圍氣流會受到反向氣流的作用，進一步增加氣流和干燥盒的接觸時間。

5、優選的，所述風管的內側壁固接有兩個彈性繩；相鄰的所述彈性繩的端部固接有圓球；所述圓球的中部固接有多個刷毛；所述圓球的中部開設有固定槽；所述圓球的中部開設有多個第二圓孔；相鄰的所述彈性繩的端部固接有圓球；通過圓球和刷毛的配合作用，刷毛會隨著圓球在氣流作用下沿著風管移動并對風管內壁清潔，減少風管內壁附著的雜質，確保風管能穩定對氣流進行傳輸，同時通過固定槽和第二圓孔的配合作用，氣流進入固定槽后會從多個第二圓孔噴出，增加氣流的流動范圍，使得處理盒內部的氣流分布更為均勻，增加干燥盒和氣流的接觸面積。

6、優選的，所述圓球的中部固接有多個分流板；所述分流板為弧形結構；所述分流板的中部開設有多個第三圓孔；通過分流板和第三圓孔的配合作用，氣流經過分流板時會被分流板和第三圓孔分流，進一步增加處理盒內部氣流的均勻性。

7、優選的，所述風機的頂部固接有第二連接桿；所述第二連接桿的頂部固接有擋板；當風機處于外界環境時，擋板會隔絕太陽光對風機的直射同時也會減少雨水和風機的直接接觸，減少風機受到外界環境的影響，使得風機能長期穩定工作。

8、優選的，所述擋板的底部固接有彈性布；所述彈性布的底部固接有壓環；當遇到雨季時，雨水會到達擋板的表面并沿著擋板的表面流動，這些雨水會到達彈性布的表面并沿著彈性布的表面流動至壓環，使得雨水會直接從風機周圍流出，進一步減少雨水和風機的直接接觸。

9、本實用新型的有益之處在于：

10、1.本實用新型所述的一種集裝箱內部除濕設備，通過第一隔板和干燥盒的配合作用，氣流進入處理盒內部后會沿著第一隔板表面流動，增加氣流在處理盒內部的流動時間以及和干燥盒接觸的時間，增強干燥盒對氣流的干燥效果，使得設備排出的空氣更為干燥。

11、2.本實用新型所述的一種集裝箱內部除濕設備，第二隔板會在第一磁鐵和第二磁鐵的磁力作用下發生移動并減少相鄰第一隔板之間的縫隙，降低流經第二隔板氣流的流速，增加氣流和干燥盒的接觸時間，增強干燥盒對氣流的干燥作用。

技術特征：

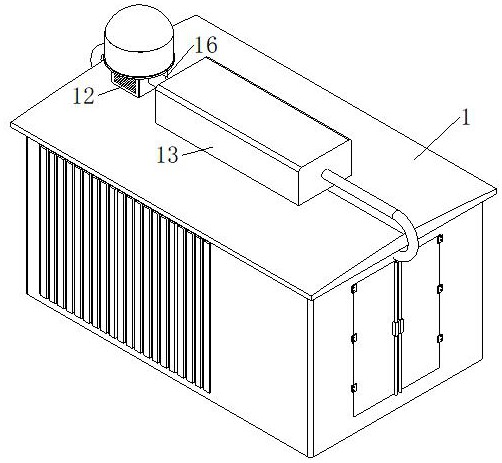

1.一種集裝箱內部除濕設備，包括集裝箱本體（1），其特征在于：所述集裝箱本體（1）的頂部固接有風機（12）；所述集裝箱本體（1）的頂部固接有處理盒（13）；所述風機（12）的中部連通有風管（16）；所述風管（16）和處理盒（13）同為連通關系；所述風機（12）和集裝箱本體（1）通過管道連接；所述處理盒（13）和集裝箱本體（1）通過管道連接；所述處理盒（13）的內側壁固接有多個第一隔板（14）；所述第一隔板（14）的中部固接有干燥盒（15）；所述第一隔板（14）為交錯設置；所述處理盒（13）的內側壁固接有過濾墊（17）。

2.根據權利要求1所述的一種集裝箱內部除濕設備，其特征在于：所述集裝箱本體（1）的內側壁固接有多個第一連接桿（2）；所述第一連接桿（2）和第一隔板（14）為對應設置；所述第一連接桿（2）的中部轉動連接有多個扇葉（22）；所述扇葉（22）的底部固接有第一磁鐵（23）；所述第一隔板（14）的中部轉動連接有第二隔板（24）且通過扭簧連接；所述第二隔板（24）的中部固接有第二磁鐵（25）；所述第二磁鐵（25）和扇葉（22）為對應設置。

3.根據權利要求2所述的一種集裝箱內部除濕設備，其特征在于：所述第二隔板（24）的中部固接有多個氣囊（3）；所述第二隔板（24）位于氣囊（3）和第二磁鐵（25）之間；所述氣囊（3）的中部開設有多個第一圓孔（32）。

4.根據權利要求3所述的一種集裝箱內部除濕設備，其特征在于：所述風管（16）的內側壁固接有兩個彈性繩（4）；相鄰的所述彈性繩（4）的端部固接有圓球（42）；所述圓球（42）的中部固接有多個刷毛（45）；所述圓球（42）的中部開設有固定槽（43）；所述圓球（42）的中部開設有多個第二圓孔（44）。

5.根據權利要求4所述的一種集裝箱內部除濕設備，其特征在于：所述圓球（42）的中部固接有多個分流板（5）；所述分流板（5）為弧形結構；所述分流板（5）的中部開設有多個第三圓孔（52）。

6.根據權利要求5所述的一種集裝箱內部除濕設備，其特征在于：所述風機（12）的頂部固接有第二連接桿（6）；所述第二連接桿（6）的頂部固接有擋板（62）。

技術總結
本技術屬于儲能集裝箱領域，具體的說是一種集裝箱內部除濕設備，包括集裝箱本體；所述集裝箱本體的頂部固接有風機；所述集裝箱本體的頂部固接有處理盒；所述風機的中部連通有風管；所述風管和處理盒同為連通關系；所述風機和集裝箱本體通過管道連接；所述處理盒和集裝箱本體通過管道連接；所述處理盒的內側壁固接有多個第一隔板；所述第一隔板的中部固接有干燥盒；所述第一隔板為交錯設置；所述處理盒的內側壁固接有過濾墊；通過第一隔板和干燥盒的配合作用，氣流進入處理盒內部后會沿著第一隔板表面流動，增加氣流在處理盒內部的流動時間以及和干燥盒接觸的時間，增強干燥盒對氣流的干燥效果，使得設備排出的空氣更為干燥。

技術研發人員：阮彥華,楊偉,胡保山
受保護的技術使用者：深圳惠集技術有限公司
技術研發日：20240613
技術公布日：2025/4/28
