本技術涉及搗爐機搗頭，具體為一種搗爐機搗頭防脫落裝置。

背景技術：

1、防脫落裝置是搗爐機安裝搗頭工作中必不可少的裝置，工作人員將防脫落裝置安裝在搗頭上，工作人員啟動搗爐機，控制搗爐機進行移動，使搗爐機的安裝位置與搗頭上安裝的防脫落裝置進行連接工作，使搗頭固定在搗爐機上，有鑒于此，傳統的裝置不夠完善，傳統的搗爐機在安裝搗頭時，安裝位置不穩定，搗頭容易脫落的問題。

2、專利文件：cn215598129u?一種冶煉爐伸縮式搗爐機，上述公開文獻主要考慮設計合理，結構簡單，平穩可靠，疏通效果好，搗爐質量高，搗頭棒可調節安裝在第二伸縮桿內，可根據燒損程度進行長度調節，使用方便快捷，降低浪費的問題。

3、現有的搗爐機在安裝搗頭時，搗頭容易脫落，安裝穩定性低。

技術實現思路

1、本實用新型的目的在于提供一種結構設計合理、易于安裝、操作便捷、制作成本低，使得搗頭不易脫落的搗爐機搗頭防脫落裝置。

2、本實用新型一種搗爐機搗頭防脫落裝置，包括防脫落殼，防脫落殼的兩側各安裝有一個活動組件，活動組件包括內塊、圓孔、轉塊、圓塊、定位塊、固定栓，內塊的一側開設有圓孔，內塊的內側壁安裝有轉塊，轉塊的一側安裝有圓塊，圓塊位于內塊的側壁，圓塊的表面安裝有定位塊，定位塊的內部貫穿安裝有固定栓，固定栓與定位塊螺紋連接，固定栓的端部位于圓孔內；防脫落殼內固定安裝有穩固塊，防脫落殼的內側壁固定安裝有穩固架；圓塊的側壁分別安裝有卡塊，兩側卡塊之間固定安裝有安裝架，安裝架的兩端開設有插孔，插孔位于穩固栓的外側，安裝架位于防脫落殼的側壁設置。

3、設置的防脫落殼能夠為整個進行支撐，工作人員將繩索穿過頂塊，利用起吊裝置吊動繩索，從而使繩索能夠通過頂塊對防脫落殼進行吊動，設置的穩固塊和穩固架在防脫落殼的固定支撐下能夠為搗爐機的安裝部位進行支撐，支撐安全穩固，提高整個裝置實用的安全性；

4、設置的轉塊，在內塊的支撐下能夠支撐圓塊在外力的作用下進行轉動，工作人員提前轉動活動組件中的定位塊，使定位塊在外力的作用下能夠帶動圓塊進行轉動，使圓塊在外力的作用下能夠帶動轉塊一同進行轉動，使定位塊能夠帶動固定栓移動到圓孔的一側，工作人員擰動固定栓，使固定栓在定位塊的螺紋支撐下進行移動，使固定栓能夠移進圓孔的內側，從而使固定栓通過圓孔和定位塊能夠對圓塊進行固定，工作人員移動安裝架，將安裝架的兩端分別移進兩個活動組件的兩個卡塊之間，移動穩固栓，將穩固栓移進兩個卡塊和插孔的內側，?將螺圈擰在穩固栓的外側，使螺圈在穩固栓的螺紋支撐下向上進行移動，從而使螺圈對穩固栓進行固定，從而使穩固栓通過卡塊對安裝架進行固定；安裝便捷、操作可靠，提高整個裝置使用的安全性，有效防止搗頭脫落，避免造成的安全隱患，為工作人員提供一個安全可靠的工作環境。

5、所述的防脫落殼的外側壁固定安裝有連接套，貫穿連接套安裝有插桿，插桿與連接套螺紋連接，插桿的頂部安裝有圓環。

6、設置的連接套可起到支撐的作用，工作人員利用起吊裝置將搗頭移進連接套的內側，轉動搗頭，使搗頭的通孔位置與連接套的孔的位置相對應，工作人員將插桿移動到位于連接套頂部的孔內側，轉動圓環，使圓環在外力的作用下帶動插桿進行轉動，使插桿在連接套孔的螺紋支撐下能夠移進搗頭的通孔內側，從而使插桿能夠將搗頭固定在連接套的內側，從而對搗頭進行安裝，安裝安全可靠，操作便捷，節省工作人員時間和人力。

7、所述的防脫落殼的兩側壁分別安裝有邊塊，邊塊的側壁焊接有鎖鏈的一端，鎖鏈的另一端焊接有穩固栓，穩固栓的外側螺紋安裝有螺圈。

8、設置的邊塊，在防脫落殼的固定支撐下能夠為鎖鏈的一端進行支撐，從而使鎖鏈的另一端能夠對穩固栓進行支撐，工作人員將穩固栓移進兩個卡塊和插孔的內側，從而配合螺圈能夠對安裝架進行安裝固定，安裝穩定可靠，進一步提高整個裝置的安全性。

9、所述防脫落殼的表面固定安裝有頂塊，頂塊的數量為兩個。

10、設置的頂塊，工作人員可將繩索穿過頂塊，利用起吊裝置吊動繩索，從而使繩索能夠通過頂塊對防脫落殼進行吊動，操作便捷，省時省力。

11、本實用新型有益效果：

12、1）設置的防脫落殼能夠為整個進行支撐，工作人員將繩索穿過頂塊，利用起吊裝置吊動繩索，從而使繩索能夠通過頂塊對防脫落殼進行吊動，設置的穩固塊和穩固架在防脫落殼的固定支撐下能夠為搗爐機的安裝部位進行支撐，支撐安全穩固，提高整個裝置實用的安全性；設置的轉塊，在內塊的支撐下能夠支撐圓塊在外力的作用下進行轉動，工作人員提前轉動活動組件中的定位塊，使定位塊在外力的作用下能夠帶動圓塊進行轉動，使圓塊在外力的作用下能夠帶動轉塊一同進行轉動，使定位塊能夠帶動固定栓移動到圓孔的一側，工作人員擰動固定栓，使固定栓在定位塊的螺紋支撐下進行移動，使固定栓能夠移進圓孔的內側，從而使固定栓通過圓孔和定位塊能夠對圓塊進行固定，工作人員移動安裝架，將安裝架的兩端分別移進兩個活動組件的兩個卡塊之間，移動穩固栓，將穩固栓移進兩個卡塊和插孔的內側，?將螺圈擰在穩固栓的外側，使螺圈在穩固栓的螺紋支撐下向上進行移動，從而使螺圈對穩固栓進行固定，從而使穩固栓通過卡塊對安裝架進行固定；安裝便捷、操作可靠，提高整個裝置使用的安全性，有效防止搗頭脫落，避免造成的安全隱患，為工作人員提供一個安全可靠的工作環境。

13、2）設置的連接套可起到支撐的作用，工作人員利用起吊裝置將搗頭移進連接套的內側，轉動搗頭，使搗頭的通孔位置與連接套的孔的位置相對應，工作人員將插桿移動到位于連接套頂部的孔內側，轉動圓環，使圓環在外力的作用下帶動插桿進行轉動，使插桿在連接套孔的螺紋支撐下能夠移進搗頭的通孔內側，從而使插桿能夠將搗頭固定在連接套的內側，從而對搗頭進行安裝，安裝安全可靠，操作便捷，節省工作人員時間和人力。

14、3）設置的邊塊，在防脫落殼的固定支撐下能夠為鎖鏈的一端進行支撐，從而使鎖鏈的另一端能夠對穩固栓進行支撐，工作人員將穩固栓移進兩個卡塊和插孔的內側，從而配合螺圈能夠對安裝架進行安裝固定，安裝穩定可靠，進一步提高整個裝置的安全性。

15、4）設置的頂塊，工作人員可將繩索穿過頂塊，利用起吊裝置吊動繩索，從而使繩索能夠通過頂塊對防脫落殼進行吊動，操作便捷，省時省力。

16、5）該裝置結構設計合理，制作成本低、操作便捷、使用安全可靠、提高了工作員工作環境的安全可靠性，值得大范圍推廣使用。

技術特征：

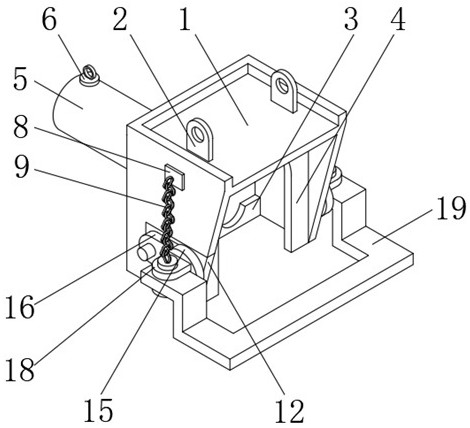

1.一種搗爐機搗頭防脫落裝置，其特征在于：包括防脫落殼（1），防脫落殼（1）的兩側各安裝有一個活動組件，活動組件包括內塊（12）、圓孔（13）、轉塊（14）、圓塊（15）、定位塊（16）、固定栓（17），內塊（12）的一側開設有圓孔（13），內塊（12）的內側壁安裝有轉塊（14），轉塊（14）的一側安裝有圓塊（15），圓塊（15）位于內塊（12）的側壁，圓塊（15）的表面安裝有定位塊（16），定位塊（16）的內部貫穿安裝有固定栓（17），固定栓（17）與定位塊（16）螺紋連接，固定栓（17）的端部位于圓孔（13）內；防脫落殼（1）內固定安裝有穩固塊（3），防脫落殼（1）的內側壁固定安裝有穩固架（4）；圓塊（15）的側壁分別安裝有卡塊（18），兩側卡塊（18）之間固定安裝有安裝架（19），安裝架（19）的兩端開設有插孔（20），插孔（20）位于穩固栓（10）的外側，安裝架（19）位于防脫落殼（1）的側壁設置。

2.如權利要求1所述的一種搗爐機搗頭防脫落裝置，其特征在于：所述的防脫落殼（1）的外側壁固定安裝有連接套（5），貫穿連接套（5）安裝有插桿（6），插桿（6）與連接套（5）螺紋連接，插桿（6）的頂部安裝有圓環（7）。

3.如權利要求2所述的一種搗爐機搗頭防脫落裝置，其特征在于：所述的防脫落殼（1）的兩側壁分別安裝有邊塊（8），邊塊（8）的側壁焊接有鎖鏈（9）的一端，鎖鏈（9）的另一端焊接有穩固栓（10），穩固栓（10）的外側螺紋安裝有螺圈（11）。

4.如權利要求3所述的一種搗爐機搗頭防脫落裝置，其特征在于：所述防脫落殼（1）的表面固定安裝有頂塊（2），頂塊（2）的數量為兩個。

技術總結
本技術一種搗爐機搗頭防脫落裝置，包括防脫落殼，防脫落殼的兩側各安裝有一個活動組件，活動組件包括內塊、圓孔、轉塊、圓塊、定位塊、固定栓，內塊的一側開設圓孔，內塊的內側壁安裝有轉塊，轉塊的一側安裝有圓塊，圓塊位于內塊側壁，圓塊的表面安裝定位塊，定位塊的內部貫穿安裝有固定栓，固定栓與定位塊螺紋連接，固定栓的端部位于圓孔內；防脫落殼內固定安裝有穩固塊，防脫落殼的內側壁固定安裝穩固架；圓塊的側壁分別安裝有卡塊，兩側卡塊之間固定安裝安裝架，安裝架的兩端開設有插孔，插孔位于穩固栓外側，安裝架位于防脫落殼的側壁設置。本技術有益效果：結構設計合理、易于安裝、操作便捷、制作成本低，使得搗頭不易脫落。

技術研發人員：蔣景文,展鵬程,王鋒,張明濤,張磊
受保護的技術使用者：嘉峪關宏電鐵合金有限責任公司
技術研發日：20240510
技術公布日：2025/4/28
