本發明涉及廚房電器領域，尤其涉及風道組件和集成灶。

背景技術：

1、集成灶是一種集燃?xì)庠睢⑾竟瘛Σ毓瘛⒄艨疽惑w機和烤箱等多種功能于一體的廚房電器，行業里亦稱作環保灶或集成環保灶，其具有節省空間、抽油煙效果好和節能低耗環保等優點。

2、其中，蒸烤一體機和烤箱等烹飪裝置可根據安裝方式分為嵌入式和非嵌入式，以嵌入式的蒸烤一體機為例，由于其通常嵌入于櫥柜的前側，并且，為便于散熱，蒸烤一體機的前側具有用于散熱的出風口，在具體應用中，出風口排出的風通常為熱風，影響集成灶性能，并且，高溫環境下，使用戶感到不適，影響用戶的使用體驗。

技術實現思路

1、本發明旨在至少解決相關技術中存在的技術問題之一。為此，本發明提出一種集成灶，用以解決現有技術中的集成灶存在散熱難度大的缺陷，實現較好的散熱降溫效果，改善用戶體驗。

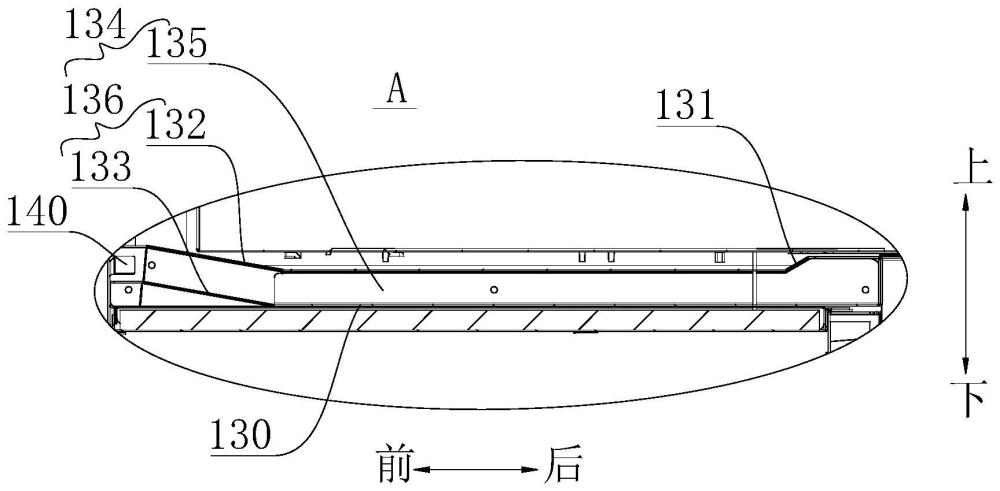

2、根據本發明提供的一種集成灶，包括：灶具、烹飪裝置和風道組件，所述風道組件位于所述灶具和所述烹飪裝置之間，用于為所述灶具和所述烹飪裝置散熱，所述風道組件內具有風道腔，所述風道腔內壁具有傾斜導向壁面。

3、根據本發明的集成灶，在風道腔的內壁設置傾斜導向壁面，傾斜導向壁面對氣流具有導引作用，傾斜導向壁面可以引導氣流平滑轉向，取代了風道轉向、或者風道腔的橫截面積發生變化的位置處的豎直邊，使氣流在風道腔內可以平滑過渡，由此可以減小風道腔內的直邊對氣流的阻力，達到更好的降溫效果。

4、根據本發明提供的一種集成灶，所述傾斜導向壁面為多個，且多個所述傾斜導向壁面沿氣流流動方向間隔分布。

5、根據本發明提供的一種集成灶，所述風道腔包括主流段和導流段，所述主流段與所述導流段連通，在所述導流段內，所述風道組件包括相對設置的第一側壁和第二側壁，所述第一側壁和所述第二側壁相互平行。

6、根據本發明提供的一種集成灶，所述第一側壁和所述第二側壁中的至少一個構造出所述傾斜導向壁面。

7、根據本發明提供的一種集成灶，所述灶具位于所述第一側壁背離所述風道腔的一側，所述烹飪裝置位于所述第二側壁背離所述風道腔的一側。

8、根據本發明提供的一種集成灶，在氣流流動的方向上，所述導流段位于所述主流段的下游。

9、根據本發明提供的一種集成灶，在氣流流動的方向上，所述導流段朝向所述灶具傾斜。

10、根據本發明提供的一種集成灶，所述風道組件上構造出所述主流段的壁面，所述主流段的壁面與所述烹飪裝置的頂壁貼合。

11、根據本發明提供的一種集成灶，所述主流段的橫截面積與所述導流段的橫截面積相等。

12、根據本發明提供的一種集成灶，還包括分支風道，所述分支風道的一端與所述風道組件連接且連通，另一端設于門控開關處。

13、根據本發明提供的一種集成灶，所述分支風道的橫截面積小于所述風道組件的橫截面積。

14、根據本發明提供的一種集成灶，所述風道組件的進風端位于所述烹飪裝置的后側，所述風道組件的出風端設于所述烹飪裝置的門體處。

15、根據本發明提供的一種集成灶，還包括貫流風機，所述貫流風機用于驅動所述風道組件內的氣流流動，所述貫流風機與所述烹飪裝置的機殼連接。

16、根據本發明提供的一種風道組件，所述風道組件內具有風道腔，所述風道腔的內壁設有傾斜導向壁面；

17、所述風道腔包括主流段和導流段，所述主流段與所述導流段連通，所述主流段的橫截面積與所述導流段的橫截面積相等，在所述導流段內，所述風道組件包括相對設置的第一側壁和第二側壁，所述第一側壁和所述第二側壁相互平行，所述第一側壁和所述第二側壁中的至少一個構造出所述傾斜導向壁面。

18、根據本發明提供的一種風道組件，在風道腔的內壁設置傾斜導向壁面，傾斜導向壁面對氣流具有導引作用，傾斜導向壁面可以引導氣流平滑轉向，取代了風道轉向、或者風道腔的橫截面積發生變化的位置處的豎直邊，使氣流在風道腔內可以平滑過渡，由此可以減小風道腔內的直邊對氣流的阻力，達到更好的降溫效果。

19、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

1.一種集成灶，其特征在于，包括：

2.根據權利要求1所述的集成灶，其特征在于，所述傾斜導向壁面為多個，且多個所述傾斜導向壁面沿氣流流動方向間隔分布。

3.根據權利要求1所述的集成灶，其特征在于，所述風道腔包括主流段和導流段，所述主流段與所述導流段連通，在所述導流段內，所述風道組件包括相對設置的第一側壁和第二側壁，所述第一側壁和所述第二側壁相互平行。

4.根據權利要求3所述的集成灶，其特征在于，所述第一側壁和所述第二側壁中的至少一個構造出所述傾斜導向壁面。

5.根據權利要求3所述的集成灶，其特征在于，所述灶具位于所述第一側壁背離所述風道腔的一側，所述烹飪裝置位于所述第二側壁背離所述風道腔的一側。

6.根據權利要求3所述的集成灶，其特征在于，在氣流流動的方向上，所述導流段位于所述主流段的下游。

7.根據權利要求3所述的集成灶，其特征在于，在氣流流動的方向上，所述導流段朝向所述灶具傾斜。

8.根據權利要求3所述的集成灶，其特征在于，所述風道組件上構造出所述主流段的壁面，所述主流段的壁面與所述烹飪裝置的頂壁貼合。

9.根據權利要求3所述的集成灶，其特征在于，所述主流段的橫截面積與所述導流段的橫截面積相等。

10.根據權利要求1-9中任一項所述的集成灶，其特征在于，還包括分支風道，所述分支風道的一端與所述風道組件連接且連通，另一端設于門控開關處。

11.根據權利要求10所述的集成灶，其特征在于，所述分支風道的橫截面積小于所述風道組件的橫截面積。

12.根據權利要求1-9中任一項所述的集成灶，其特征在于，所述風道組件的進風端位于所述烹飪裝置的后側，所述風道組件的出風端設于所述烹飪裝置的門體處。

13.根據權利要求12所述的集成灶，其特征在于，還包括貫流風機，所述貫流風機用于驅動所述風道組件內的氣流流動，所述貫流風機與所述烹飪裝置的機殼連接。

14.一種風道組件，其特征在于，所述風道組件內具有風道腔，所述風道腔的內壁設有傾斜導向壁面；

技術總結
本發明涉及廚房電器領域，提供一種風道組件和集成灶。集成灶包括灶具、烹飪裝置和風道組件，風道組件位于灶具和烹飪裝置之間，用于為灶具和烹飪裝置散熱，風道組件內具有風道腔，風道腔內壁具有傾斜導向壁面。根據本發明實施例的集成灶，在風道腔的內壁設置傾斜導向壁面，傾斜導向壁面對氣流具有導引作用，傾斜導向壁面可以引導氣流平滑轉向，取代了風道轉向、或者風道腔的橫截面積發生變化的位置處的豎直邊，使氣流在風道腔內可以平滑過渡，由此可以減小風道腔內的直邊對氣流的阻力，達到更好的降溫效果。

技術研發人員：廖東升,李松,孫飛,張炳衛
受保護的技術使用者：蕪湖美的智能廚電制造有限公司
技術研發日：
技術公布日：2025/4/28
