本技術涉及供熱系統排污設備，尤其是一種供熱用戶室內系統循環沖網氣水分離裝置。

背景技術：

1、供熱系統運行初期，因銹蝕等原因會對采暖系統造成堵塞，同時管道內部會不斷有氣體產生，而這些氣體積累到一定程度時就會產生氣堵、水裹氣等會導致熱水循環不暢，進而造成室溫不達標。現有技術中，針對供熱用戶室內管路的排污、排氣，一般是打開供熱系統的回水管路放水閥，以放出管路內的污水和氣體，來解決熱水循環不暢的問題。但是過多的排放供熱系統內的水，會導致換熱站需要補入過多的冷水，因此會增加熱損失，加大能耗。

技術實現思路

1、本實用新型的主要目的，在于提供一種供熱用戶室內系統循環沖網氣水分離裝置，以解決現有技術中存在的供熱用戶在處理臟污和氣堵過程中，需要排放供熱系統內的水，導致換熱站補過多的冷水，增加熱損失，加大能耗的問題。

2、為了解決上述問題，本實用新型采用如下技術方案，一種供熱用戶室內系統循環沖網氣水分離裝置，包括箱體，所述箱體內固設有除污器和與所述除污器連通設置的氣水分離器，所述箱體外部相對的兩側分別設有進水組件和出水組件，所述進水組件的一端穿過所述箱體與所述除污器相連通，所述出水組件的一端穿過所述箱體與所述氣水分離器相連通。

3、進一步的，所述箱體內還設有水泵，所述水泵位于所述氣水分離器遠離所述除污器的一側，并與所述氣水分離器相連通，所述出水組件的一端與所述水泵相連通。

4、進一步的，所述進水組件和所述出水組件均包括管體和連接頭，所述管體為柔性水管，所述連接頭為活接頭。

5、進一步的，所述箱體的外側固設有用于承接所述管體的固定組件。

6、進一步的，所述固定組件包括固設在所述箱體外側壁上的固定板和設置在所述固定板頂面的壓板，所述壓板靠近所述箱體的一端與所述固定板的頂面鉸接，所述固定板與所述壓板相對的面為內側面，所述固定板與所述壓板的內側面均開設有用于容納所述管體的弧形凹槽，所述壓板遠離所述箱體的一端設置有用于阻止所述壓板轉動的卡合部。

7、進一步的，所述固定板遠離所述箱體的一側開設有讓位槽，所述卡合部包括設置在所述壓板靠近所述讓位槽一側的連接桿，所述連接桿的一端與所述壓板轉動連接，所述連接桿的另一端穿過所述固定板的讓位槽并向遠離所述固定板方向延伸，所述連接桿的外側壁上開設有螺紋，所述連接桿的另一端螺接有蝶形螺母。

8、進一步的，所述箱體的底端的四角處分別固設有萬向輪。

9、本實用新型的有益效果是：

10、1、通過除污器、氣水分離器將供熱用戶內部管路的水進行除污、除氣，以在不需要用戶放水的情況下，即可達到供熱用戶內部管路的清潔，進而減小供熱系統內的熱量損失；

11、2、通過設置水泵，可以加快供熱用戶內部管路的水流速度，進而增加工作效率。

12、3、通過設置固定組件和卡合部，對進水組件和出水組件進行收納，進而方便工作人員攜帶。

技術特征：

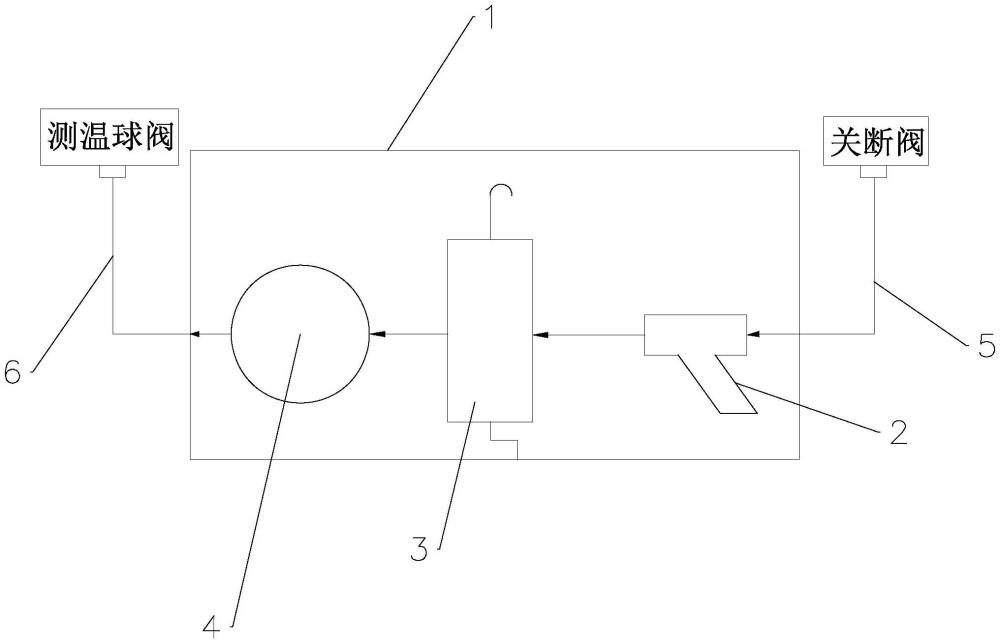

1.一種供熱用戶室內系統循環沖網氣水分離裝置，其特征在于，包括箱體（1），所述箱體（1）內固設有除污器（2）和與所述除污器（2）連通設置的氣水分離器（3），所述箱體（1）外部相對的兩側分別設有進水組件（5）和出水組件（6），所述進水組件（5）的一端穿過所述箱體（1）與所述除污器（2）相連通，所述出水組件（6）的一端穿過所述箱體（1）與所述氣水分離器（3）相連通。

2.根據權利要求1所述的供熱用戶室內系統循環沖網氣水分離裝置，其特征在于，所述箱體（1）內還設有水泵（4），所述水泵（4）位于所述氣水分離器（3）遠離所述除污器（2）的一側，并與所述氣水分離器（3）相連通，所述出水組件（6）的一端與所述水泵（4）相連通。

3.根據權利要求1所述的供熱用戶室內系統循環沖網氣水分離裝置，其特征在于，所述進水組件（5）和所述出水組件（6）均包括管體（61）和連接頭（62），所述管體（61）為柔性水管，所述連接頭（62）為活接頭。

4.根據權利要求3所述的供熱用戶室內系統循環沖網氣水分離裝置，其特征在于，所述箱體（1）的外側固設有用于承接所述管體（61）的固定組件（7）。

5.根據權利要求4所述的供熱用戶室內系統循環沖網氣水分離裝置，其特征在于，所述固定組件（7）包括固設在所述箱體（1）外側壁上的固定板（71）和設置在所述固定板（71）頂面的壓板（72），所述壓板（72）靠近所述箱體（1）的一端與所述固定板（71）的頂面轉動連接，所述固定板（71）與所述壓板（72）相對的面為內側面，所述固定板（71）與所述壓板（72）的內側面均開設有用于容納所述管體（61）的弧形凹槽（721），所述壓板（72）遠離所述箱體（1）的一端設置有用于阻止所述壓板（72）轉動的卡合部（8）。

6.根據權利要求5所述的供熱用戶室內系統循環沖網氣水分離裝置，其特征在于，所述固定板（71）遠離所述箱體（1）的一側開設有讓位槽（711），所述卡合部（8）包括設置在所述壓板（72）靠近所述讓位槽（711）一側的連接桿（81），所述連接桿（81）的一端與所述壓板（72）轉動連接，所述連接桿（81）的另一端穿過所述固定板（71）的讓位槽（711）并向遠離所述固定板（71）方向延伸，所述連接桿（81）的外側壁上開設有螺紋，所述連接桿（81）的另一端螺接有蝶形螺母（82）。

7.根據權利要求1所述的供熱用戶室內系統循環沖網氣水分離裝置，其特征在于，所述箱體（1）的底端的四角處分別固設有萬向輪（11）。

技術總結
本技術提供一種供熱用戶室內系統循環沖網氣水分離裝置，包括箱體，所述箱體內固設有除污器和與所述除污器連通設置的氣水分離器，所述箱體外部相對的兩側分別設有進水組件和出水組件，所述進水組件的一端穿過所述箱體一側的側壁與所述除污器相連通，所述出水組件的一端穿過所述箱體另一側的側壁與所述氣水分離器相連通。本技術，通過除污器、氣水分離裝置將供熱用戶內部管路的水進行除污、除氣，以在不需要用戶放水的情況下，即可達到供熱用戶內部管路的清潔，進而減小供熱系統內的熱量損失，通過設置水泵，可以加快供熱用戶內部管路的水流速度，進而增加工作效率。

技術研發人員：楊文斌,高忠旺,錢巖,曹磊,孫碩翼,宋振旺,王明石,王旭東
受保護的技術使用者：承德龍鴻熱力有限責任公司
技術研發日：20240703
技術公布日：2025/4/28
