本申請涉及吸油煙機，具體涉及一種殼體組件及應用該殼體組件的吸油煙機。

背景技術：

1、目前，在吸油煙機中，都會設置用于檢測總揮發性有機化合物(total?volatileorganic?compounds，tvoc)氣味的傳感器，其主要用于監測在烹飪過程中產生的有害氣體和異味。

2、相關技術中，吸油煙機的側板內側通常會粘接有傳感器模塊，其中，傳感器模塊包括外殼和安裝于外殼內腔內的傳感器，為了使傳感器能夠?qū)τ泻怏w和異味進行檢測，外殼上會設置供傳感器的檢測部位顯露的孔結構。

3、然而，在上述的吸油煙機中，當油液在側板的內側順著側板的延伸方向流動時，會通過外殼與側板之間形成的連接縫隙流至傳感器的表面，如此，傳感器的表面則會附著油污，從而會影響傳感器的檢測精度和準確性。

技術實現思路

1、本申請的主要目的是提供一種殼體組件及吸油煙機，能夠在一定程度上避免油液等流至傳感器單元的表面，使傳感器單元具有較高的檢測精度和準確性。

2、一方面，本申請?zhí)峁┮环N殼體組件，用于吸油煙機，殼體組件包括主殼體、傳感器單元、防護殼和防護套；傳感器單元安裝于防護殼，防護殼上形成有供傳感器單元的部分結構顯露的第一通孔，第一通孔朝向主殼體設置，防護殼連接于主殼體；防護套套設于防護殼的至少部分結構外側，且防護套壓接于主殼體。

3、作為一種可選的實施方式，主殼體包括連接在一起的頂殼和底殼，底殼包括背板和連接在背板相對兩側的第一側板和第二側板；防護殼連接于第一側板的面向第二側板的一側，且第一通孔朝向第一側板設置。

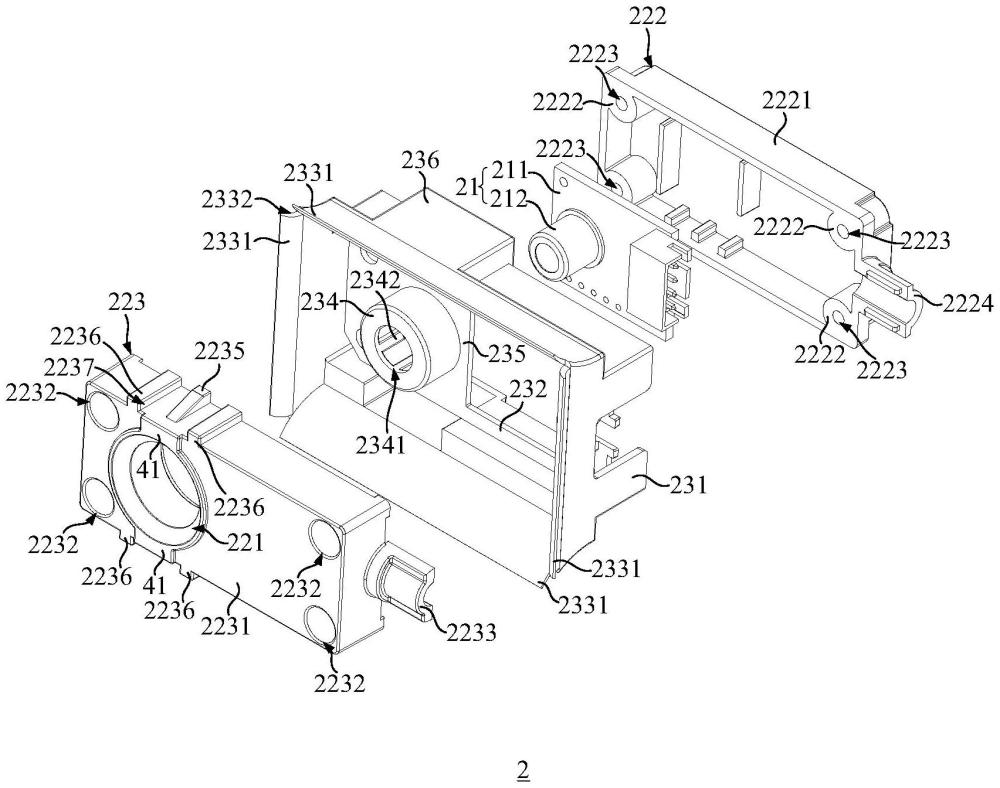

4、作為一種可選的實施方式，防護殼包括扣合在一起的第一殼部和第二殼部，第一殼部和第二殼部可拆卸連接；傳感器單元安裝于第一殼部；防護套的部分結構夾設于第一殼部與第二殼部之間；第二殼部與主殼體連接，且第二殼部上形成第一通孔。

5、作為一種可選的實施方式，防護套包括本體部、第一密封部和第二密封部；本體部套設于防護殼外側；第一密封部連接于本體部?jī)?nèi)側并夾設于第一殼部與第二殼部之間；第二密封部連接于本體部的面向第一側板的一側，且第二密封部壓接于第一側板。

6、作為一種可選的實施方式，第一密封部和第二密封部均沿防護殼的周向延伸。

7、作為一種可選的實施方式，第二密封部包括多個密封唇邊，多個密封唇邊與本體部的多個棱邊一一對應，相鄰的兩個密封唇邊之間形成有開口；密封唇邊的一端連接于對應的棱邊，另一端壓接于第一側板。

8、作為一種可選的實施方式，密封唇邊的另一端相較于密封唇邊的一端外翻。

9、作為一種可選的實施方式，傳感器單元包括電路板和設置在電路板上的檢測元件；電路板安裝于第一殼部，檢測元件通過第一通孔顯露；第一密封部上形成有套設在檢測元件外側的套接部，套接部的內孔形成為與第一通孔相對設置的第二通孔。

10、作為一種可選的實施方式，防護殼與第一側板可拆卸連接。

11、作為一種可選的實施方式，防護殼與第一側板之間通過一卡合件卡合連接。

12、作為一種可選的實施方式，卡合件包括主體部和卡扣部；主體部設置于第一側板的背離第二側板的一側，第一側板上形成有供卡扣部穿過的第三通孔；卡扣部上形成有卡接孔，防護殼上形成有卡凸，卡凸與卡接孔卡合連接，以卡合連接防護殼與第一側板。

13、作為一種可選的實施方式，卡扣部的遠離主體部的一端向靠近卡凸的一側延伸。

14、作為一種可選的實施方式，主體部上開設有多個間隔分布的檢測孔，多個檢測孔呈陣列排布。

15、作為一種可選的實施方式，卡扣部設置為兩個，且兩個卡扣部關于主體部的中軸線呈軸對稱設置。

16、作為一種可選的實施方式，卡扣部上形成有一凹槽，凹槽具有與主體部相對設置的側壁，側壁抵接于第一側板的面向第二側板的一側。

17、作為一種可選的實施方式，防護殼上設置有兩個導向凸部；卡凸位于兩個導向凸部之間，且卡扣部的相對兩側分別抵接于兩個導向凸部。

18、作為一種可選的實施方式，防護殼與第一側板之間設有定位結構，定位結構用于限制防護殼與第一側板之間的相對位置。

19、作為一種可選的實施方式，定位結構包括定位凸部和定位缺口，定位凸部設置于防護殼上，定位缺口形成于第三通孔的孔壁上；其中，定位凸部位于定位缺口內，且定位凸部與定位缺口的內壁圍合形成供卡扣部穿過的避讓孔。

20、作為一種可選的實施方式，第一側板上形成有一限位槽，第三通孔形成于限位槽的槽底壁上；其中，主體部位于限位槽內，且主體部的背離卡扣部的端面與第一側板的板面位于同一平面內。

21、作為一種可選的實施方式，防護套為彈性件。

22、另一方面，本申請?zhí)峁┮环N吸油煙機，包括上述的殼體組件。

23、本申請實施例中的殼體組件及吸油煙機中，殼體組件包括防護套，防護套套設于防護殼的至少部分結構外側，且防護套壓接于主殼體。

24、如此，當側板上有油液流下時，在防護套與主殼體之間的配合作用下，使得防護套與主殼體之間的密封性較強，則能夠在一定程度上避免油液從防護套與主殼體之間流至防護殼上，進而能夠在一定程度上避免油液通過第一通孔流至傳感器單元的表面，從而能夠在一定程度上避免油液附著在傳感器單元的表面，與相關技術中的方案相比，本申請實施例中的傳感器單元對外部環境的感知能力更強，從而使得傳感器單元的檢測精度和準確性更高；

25、此外，當防護套套設于防護殼的至少部分結構時，此時，流至防護殼上的油液則會流至防護套上，如果防護殼由于自身結構的設計而有連接縫隙等，則能夠在一定程度上避免油液通過連接縫隙浸入至傳感器單元的表面，從而能夠進一步提升傳感器單元的檢測精度和檢測準確性。

技術特征：

1.一種殼體組件，用于吸油煙機，其特征在于，所述殼體組件包括：

2.如權利要求1所述的殼體組件，其特征在于，所述主殼體包括連接在一起的頂殼和底殼，所述底殼包括背板和連接在所述背板相對兩側的第一側板和第二側板；

3.如權利要求2所述的殼體組件，其特征在于，所述防護殼包括扣合在一起的第一殼部和第二殼部，所述第一殼部和所述第二殼部可拆卸連接；

4.如權利要求3所述的殼體組件，其特征在于，所述防護套包括本體部、第一密封部和第二密封部；

5.如權利要求4所述的殼體組件，其特征在于，所述第一密封部和所述第二密封部均沿所述防護殼的周向延伸。

6.如權利要求4所述的殼體組件，其特征在于，所述第二密封部包括多個密封唇邊，多個所述密封唇邊與所述本體部的多個棱邊一一對應，相鄰的兩個密封唇邊之間形成有開口；

7.如權利要求6所述的殼體組件，其特征在于，所述密封唇邊的另一端相較于所述密封唇邊的一端外翻。

8.如權利要求4所述的殼體組件，其特征在于，所述傳感器單元包括電路板和設置在所述電路板上的檢測元件；

9.如權利要求2至8中任意一項所述的殼體組件，其特征在于，所述防護殼與所述第一側板可拆卸連接。

10.如權利要求9所述的殼體組件，其特征在于，所述防護殼與所述第一側板之間通過一卡合件卡合連接。

11.如權利要求10所述的殼體組件，其特征在于，所述卡合件包括主體部和卡扣部；

12.如權利要求11所述的殼體組件，其特征在于，所述卡扣部的遠離所述主體部的一端向靠近所述卡凸的一側延伸。

13.如權利要求11所述的殼體組件，其特征在于，所述主體部上開設有多個間隔分布的檢測孔，多個檢測孔呈陣列排布。

14.如權利要求11所述的殼體組件，其特征在于，所述卡扣部設置為兩個，且兩個所述卡扣部關于所述主體部的中軸線呈軸對稱設置；和/或，

15.如權利要求11所述的殼體組件，其特征在于，所述防護殼上設置有兩個導向凸部；

16.如權利要求11所述的殼體組件，其特征在于，所述防護殼與所述第一側板之間設有定位結構，所述定位結構用于限制所述防護殼與所述第一側板之間的相對位置。

17.如權利要求16所述的殼體組件，其特征在于，所述定位結構包括定位凸部和定位缺口，所述定位凸部設置于所述防護殼上，所述定位缺口形成于所述第三通孔的孔壁上；

18.如權利要求11至17中任意一項所述的殼體組件，其特征在于，所述第一側板上形成有一限位槽，所述第三通孔形成于所述限位槽的槽底壁上；

19.如權利要求1至8、10至17中任意一項所述的殼體組件，其特征在于，所述防護套為彈性件。

20.一種吸油煙機，其特征在于，包括權利要求1至19中任意一項所述的殼體組件。

技術總結
本申請公開一種殼體組件及吸油煙機。本申請?zhí)峁┑臍んw組件包括主殼體、傳感器單元、防護殼和防護套；傳感器單元安裝于防護殼，防護殼上形成有供傳感器單元的部分結構顯露的第一通孔，第一通孔朝向主殼體設置，防護殼連接于主殼體；防護套套設于防護殼的至少部分結構外側，且防護套壓接于主殼體。本申請的殼體組件中的防護套的設置，能夠在一定程度上避免油液等流至傳感器單元。

技術研發人員：周建兵,徐金平,李思成
受保護的技術使用者：美的集團股份有限公司
技術研發日：
技術公布日：2025/4/28
