本技術涉及供熱回水，具體為一種火電廠供熱回水機構。

背景技術：

1、火電廠供熱在我國的能源結構中起著重要的作用，通過利用煤、天然氣等燃料進行燃燒進行發電的同時，燃燒產生的熱水、高溫蒸汽可用于供熱，而供熱回水一般是通過回水機構進行輸送供熱。

2、如公開號為cn219670302u的一種火電廠供熱回水機構，包括通過回水管依次連接的除鐵箱、陽離子交換器和除氧器，所述除鐵箱內部設有若干個活動連接的磁鐵板，所述磁鐵板與所述除鐵箱內壁之間設有回水通道。通過在陽離子交換器之前設置帶有磁鐵板的除鐵箱，因磁鐵板具有一定的磁性，能夠?qū)厮械蔫F質進行吸附，避免鐵質在回水管道和陽離子交換器中沉淀堆積，減少損壞；在除鐵箱與磁鐵板之間留有回水通道，便于水與磁鐵板接觸，保證鐵質的吸附效果。

3、上述專利中通過增設除鐵箱除去了回水中的鐵質，避免其在回水管道中沉積，然而其在使用過程中仍然存在一些不足之處，如：長時間使用后，回水管道連接處的密封圈會腐蝕變薄，并且由于回水具有一定熱量，在蒸汽壓力作用下易導致回水從管道連接處噴出，對工作人員造成傷害；回水管道中的蒸汽壓力較大時，易對回水管道造成損壞，在生產中雖設有壓力表對管道中的壓力進行檢測，但在工作人員發現壓力異常停機檢修前，缺少相應的緩沖措施。

4、所以我們提出了一種火電廠供熱回水機構，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種火電廠供熱回水機構，以解決上述背景技術提出的長時間使用后，回水管道連接處的密封圈會腐蝕變薄，并且由于回水具有一定熱量，在蒸汽壓力作用下易導致回水從管道連接處噴出，對工作人員造成傷害；回水管道中的蒸汽壓力較大時，易對回水管道造成損壞，在生產中雖設有壓力表對管道中的壓力進行檢測，但在工作人員發現壓力異常停機檢修前，缺少相應的緩沖措施問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種火電廠供熱回水機構，包括第一回水管、第二回水管和除鐵箱，所述第一回水管和第二回水管的一端通過連接組件固定連接，所述第二回水管的另一端與除鐵箱內部連通，所述連接組件的內部設置有壓力組件，所述第一回水管的側壁上貫穿固定連接有多個平衡管，多個所述平衡管呈圓周陣列設置，每個所述平衡管的一端均與連接組件的端面固定連接，所述第二回水管的側壁上固定設置有保護組件，所述保護組件的側壁上貫穿固定連接有旁通管，所述旁通管的一端與除鐵箱內部連通，所述除鐵箱的一側外壁上貫穿固定連接有第三回水管。

3、優選的，所述連接組件包括固定連接在第一回水管一端的第一連接盤和固定連接在第二回水管一端的第二連接盤，所述第一連接盤和第二連接盤的端面上均開設有多個螺栓孔，多個螺栓孔呈圓周陣列設置。

4、優選的，所述第一連接盤的一側端面上開設有第一環形槽，所述第二連接盤與第一連接盤相鄰的端面上開設有第二環形槽，所述第一環形槽和第二環形槽內部共同設置有密封圈。

5、優選的，所述壓力組件包括貫穿滑動設置在第一環形槽內壁上的環形抵板，所述環形抵板的一側外壁上對應多個平衡管的位置固定連接有多個伸縮管，每個所述伸縮管的一端貫穿第一環形槽的側壁后與對應的平衡管固定連通，每個所述伸縮管的側壁上均套設有第一彈簧，每個所述第一彈簧的一端均與環形抵板的側壁固定連接，每個所述第一彈簧的另一端均與第一環形槽的內側壁固定連接。

6、優選的，所述保護組件包括貫穿固定連接在第二回水管側壁上的柱塞筒，所述旁通管貫穿固定連接在柱塞筒的側壁上，所述柱塞筒的內腔頂壁上固定連接有伸縮桿，所述伸縮桿的活動端固定連接有活塞，所述活塞與柱塞筒的內腔側壁密封滑動連接。

7、優選的，所述活塞的頂面與柱塞筒的內腔頂壁之間通過第二彈簧彈性連接，且伸縮桿貫穿在第二彈簧的內圈中，所述柱塞筒的內腔側壁下端固定設置有限位凸起。

8、與現有技術相比，本實用新型的有益效果是：

9、1、通過設置的平衡管和壓力組件，長時間使用導致密封圈腐蝕變薄時，在第一彈簧的彈力作用下，環形抵板被推動并擠壓密封圈，使得密封圈再次與第二環形槽的內壁緊密貼合，平衡管使得環形抵板的兩側的壓力平衡，避免壓力較大時，密封圈和環形抵板向第一彈簧一側發生偏移，從而保證環形抵板能夠穩定地將密封圈抵緊。

10、2、通過設置的保護組件，當管道中的壓力持續增大時，保護組件中的活塞被推動并沿著柱塞筒的內腔向上滑動，當活塞被推動至旁通管的上方時，旁通管與第二回水管連通形成支路，在停機維護前能夠一定程度地緩解第一回水管和第二回水管受到的壓力，增強了回水機構的安全性。

技術特征：

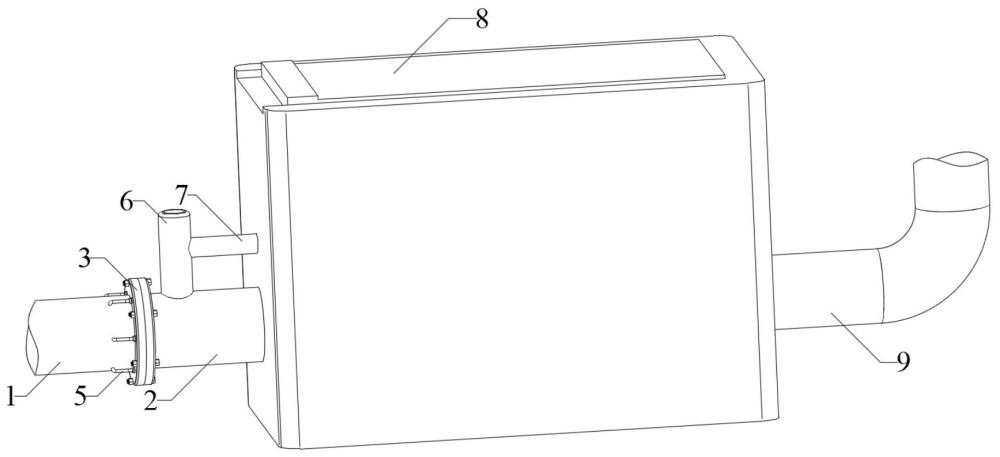

1.一種火電廠供熱回水機構，包括第一回水管（1）、第二回水管（2）和除鐵箱（8），其特征在于：所述第一回水管（1）和第二回水管（2）的一端通過連接組件（3）固定連接，所述第二回水管（2）的另一端與除鐵箱（8）內部連通，所述連接組件（3）的內部設置有壓力組件（4），所述第一回水管（1）的側壁上貫穿固定連接有多個平衡管（5），多個所述平衡管（5）呈圓周陣列設置，每個所述平衡管（5）的一端均與連接組件（3）的端面固定連接，所述第二回水管（2）的側壁上固定設置有保護組件（6），所述保護組件（6）的側壁上貫穿固定連接有旁通管（7），所述旁通管（7）的一端與除鐵箱（8）內部連通，所述除鐵箱（8）的一側外壁上貫穿固定連接有第三回水管（9）。

2.根據權利要求1所述的一種火電廠供熱回水機構，其特征在于：所述連接組件（3）包括固定連接在第一回水管（1）一端的第一連接盤（31）和固定連接在第二回水管（2）一端的第二連接盤（32），所述第一連接盤（31）和第二連接盤（32）的端面上均開設有多個螺栓孔（33），多個螺栓孔（33）呈圓周陣列設置。

3.根據權利要求2所述的一種火電廠供熱回水機構，其特征在于：所述第一連接盤（31）的一側端面上開設有第一環形槽（311），所述第二連接盤（32）與第一連接盤（31）相鄰的端面上開設有第二環形槽（321），所述第一環形槽（311）和第二環形槽（321）內部共同設置有密封圈（34）。

4.根據權利要求3所述的一種火電廠供熱回水機構，其特征在于：所述壓力組件（4）包括貫穿滑動設置在第一環形槽（311）內壁上的環形抵板（41），所述環形抵板（41）的一側外壁上對應多個平衡管（5）的位置固定連接有多個伸縮管（42），每個所述伸縮管（42）的一端貫穿第一環形槽（311）的側壁后與對應的平衡管（5）固定連通，每個所述伸縮管（42）的側壁上均套設有第一彈簧（43），每個所述第一彈簧（43）的一端均與環形抵板（41）的側壁固定連接，每個所述第一彈簧（43）的另一端均與第一環形槽（311）的內側壁固定連接。

5.根據權利要求1所述的一種火電廠供熱回水機構，其特征在于：所述保護組件（6）包括貫穿固定連接在第二回水管（2）側壁上的柱塞筒（61），所述旁通管（7）貫穿固定連接在柱塞筒（61）的側壁上，所述柱塞筒（61）的內腔頂壁上固定連接有伸縮桿（62），所述伸縮桿（62）的活動端固定連接有活塞（63），所述活塞（63）與柱塞筒（61）的內腔側壁密封滑動連接。

6.根據權利要求5所述的一種火電廠供熱回水機構，其特征在于：所述活塞（63）的頂面與柱塞筒（61）的內腔頂壁之間通過第二彈簧（64）彈性連接，且伸縮桿（62）貫穿在第二彈簧（64）的內圈中，所述柱塞筒（61）的內腔側壁下端固定設置有限位凸起（65）。

技術總結
本技術涉及供熱回水技術領域，且公開了一種火電廠供熱回水機構，包括第一回水管、第二回水管和除鐵箱，所述第一回水管和第二回水管的一端通過連接組件固定連接，所述第二回水管另一端與除鐵箱內部連通，所述連接組件內部設有壓力組件，所述第一回水管的側壁上貫穿固定連接有多個平衡管，所述第二回水管的側壁上固定設置有保護組件，所述保護組件的側壁上貫穿固定連接有旁通管，所述除鐵箱的一側外壁上貫穿固定連接有第三回水管。本技術通過設置平衡管和壓力組件，在第一彈簧作用下使變薄的密封圈再次與第二環形槽的內壁貼合密封，通過設置保護組件，使旁通管與第二回水管連通形成支路，在停機維護前緩解回水管道受到的壓力。
