本技術涉及基坑工程，具體涉及一種玄武巖纖維增強復合筋錨索。

背景技術：

1、玄武巖纖維增強復合筋是以玄武巖纖維為增強材料，以合成樹脂為基體材料，并摻入適量輔助劑，經拉擠工藝和特殊的表面處理方法形成的一種新型非金屬?gòu)?fù)合材料。玄武巖纖維增強復合筋具有高強、輕質、耐堿和耐自然元素腐蝕等優異的物理化學性質，抗剪強度約為金屬筋材的三分之一至二分之一。目前玄武巖纖維復合筋材主要應用于結構加固工程和混凝土路面工程，并取得了良好的應用效果。若采用玄武巖纖維復合筋材作為錨固材料，能很好地解決巖土工程中金屬筋材的腐蝕問題，對結構的安全性和耐久性提供更好的保障。

2、玄武巖纖維復合筋材是具有高抗拉強度、低彈性模量的線彈性脆性材料。因玄武巖纖維復合筋材抗剪強度低，不能很好的與傳統機械式夾片錨具進行有效連接，而特制的錨具由于目前造價普遍偏高，同時各種廠家的玄武巖纖維復合筋材的基體材料如環氧樹脂材質存在差異性，導致機械式錨具應用效果并不理想。

技術實現思路

1、本實用新型提供一種可以利用玄武巖纖維增強復合筋材抗剪強度低的特點，并能夠與現有機械式錨具結合，以突破建筑紅線限制的錨索。

2、為解決上述技術問題，本實用新型采用如下技術方案：

3、一種玄武巖纖維增強復合筋錨索，包括注漿管、鋼絞線以及用于施加預應力的錨具，還包括玄武巖纖維增強復合筋材、pvc管以及與錨具結合連接所述玄武巖纖維增強復合筋材和鋼絞線的連接器，所述連接器包括設置在其軸心處的注漿管孔、沿其軸線設置用于注漿管和玄武巖纖維增強復合筋材對中分布的對中支架、多個沿其軸心對稱設置用于固定玄武巖纖維增強復合筋材的套管組件以及用于固定鋼絞線的錨杯孔。

4、優選的，所述連接器為一體成型的盤狀結構。

5、優選的，所述連接器為通過多個扇形塊組裝而成的盤狀結構。

6、優選的，所述對中支架包括與注漿管孔配合用于固定注漿管的前架體以及與連接器間隔設置用于固定玄武巖纖維增強復合筋材的后架體。

7、優選的，所述前架體包括與注漿管孔內壁貼合的支撐部以及設置在支撐部?jī)?nèi)側用于注漿管限位的固定部。

8、優選的，所述后架體包括架主體、多個自架主體中心向外延伸的外延部以及設置在架主體中心處用于注漿管穿過的中心孔，所述外延部與架主體連接處設有向架主體中心內凹的嵌合槽。

9、優選的，所述套管組件包括與連接器螺紋連接的第一套管以及設置在第一套管遠離連接器一端的第二套管，所述第一套管的一端外壁設有外螺紋，另一端內壁設有內螺紋，所述第一套管的內側設有用于連接玄武巖纖維增強復合筋材的連接螺紋；所述第二套管的一端外壁設有與第一套管內螺紋相配合的外螺紋，另一端內側設有向第二套管軸心漸縮的錐形部。

10、優選的，所述第一套管的連接螺紋處以及第二套管的錐形部設有周向分布的定位螺栓。

11、優選的，所述錨具包括鋼墊板以及開設在鋼墊板上用于鋼絞線穿過的定位孔，所述定位孔和錨杯孔內均設有用于固定鋼絞線的錨杯。

12、優選的，所述錨杯內側設有用于固定鋼絞線的夾片，所述夾片包括多個能夠合圍形成筒型結構的片塊以及設置在多個片塊外圍的橡膠圈。

13、由以上技術方案可知，本實用新型具有如下有益效果：

14、1.本實用新型中，玄武巖纖維增強復合筋材通過套管組件與連接器固連，且玄武巖纖維增強復合筋材遠離連接的一端置于對中支架上，注漿管穿過對中支架和連接器并伸入pvc管中，鋼絞線的一端穿過連接器上的錨杯孔，另一端穿過pvc管和混凝土腰梁，并通過錨具固定在混凝土腰梁上，本實用新型利用套管組件結合粘結介質來連接玄武巖纖維增強復合筋材，可以采用工廠預制連接，也可以采用現場粘結的方式，施工方式靈活；同時，利用鋼絞線轉接玄武巖纖維增強復合筋材，可方便與傳統的機械式夾片錨具固定，以便施加預應力，從而達到利用玄武巖纖維增強復合筋材抗剪強度低的特點，突破建筑紅線的限制。

15、2.本實用新型中，注漿管通過對中支架連接于連接器上，并通過對中支架實現與玄武巖纖維增強復合筋材的對中分布，同時，注漿管兩端所分布的范圍布置在錨索的全長范圍內，可有效發揮注漿管在錨固工程中的作用，提高該錨索的使用效果。

技術特征：

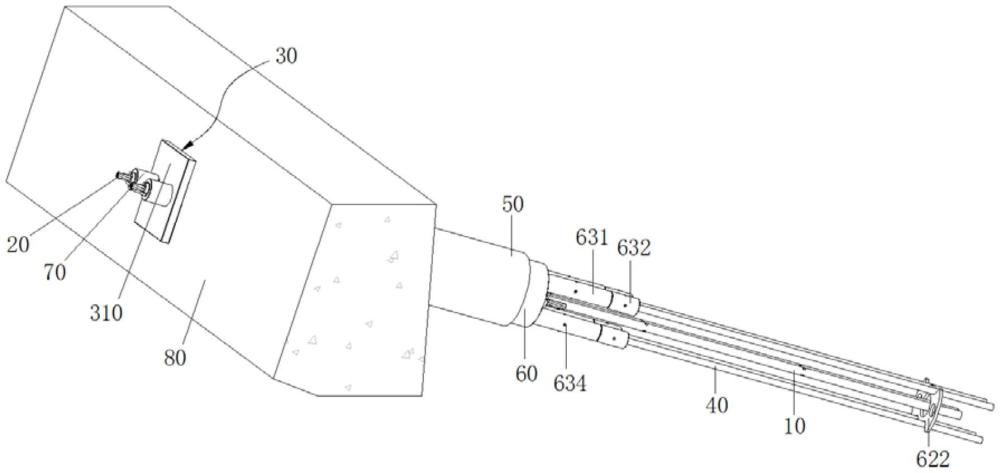

1.一種玄武巖纖維增強復合筋錨索，包括注漿管(10)、鋼絞線(20)以及用于施加預應力的錨具(30)，其特征在于，還包括玄武巖纖維增強復合筋材(40)、pvc管(50)以及與錨具結合連接所述玄武巖纖維增強復合筋材和鋼絞線的連接器(60)，所述連接器包括設置在其軸心處的注漿管孔(610)、沿其軸線設置用于注漿管和玄武巖纖維增強復合筋材對中分布的對中支架、多個沿其軸心對稱設置用于固定玄武巖纖維增強復合筋材的套管組件以及用于固定鋼絞線的錨杯孔(640)。

2.根據權利要求1所述的玄武巖纖維增強復合筋錨索，其特征在于，所述連接器(60)為一體成型的盤狀結構。

3.根據權利要求1所述的玄武巖纖維增強復合筋錨索，其特征在于，所述連接器(60)為通過多個扇形塊組裝而成的盤狀結構。

4.根據權利要求1所述的玄武巖纖維增強復合筋錨索，其特征在于，所述對中支架包括與注漿管孔(610)配合用于固定注漿管的前架體(621)以及與連接器(60)間隔設置用于固定玄武巖纖維增強復合筋材的后架體(622)。

5.根據權利要求4所述的玄武巖纖維增強復合筋錨索，其特征在于，所述前架體(621)包括與注漿管孔(610)內壁貼合的支撐部(6211)以及設置在支撐部?jī)?nèi)側用于注漿管(10)限位的固定部(6212)。

6.根據權利要求4所述的玄武巖纖維增強復合筋錨索，其特征在于，所述后架體(622)包括架主體(6221)、多個自架主體中心向外延伸的外延部(6222)以及設置在架主體中心處用于注漿管穿過的中心孔(6223)，所述外延部與架主體連接處設有向架主體中心內凹的嵌合槽(6224)。

7.根據權利要求1所述的玄武巖纖維增強復合筋錨索，其特征在于，所述套管組件包括與連接器(60)螺紋連接的第一套管(631)以及設置在第一套管遠離連接器一端的第二套管(632)，所述第一套管的一端外壁設有外螺紋，另一端內壁設有內螺紋，所述第一套管的內側設有用于連接玄武巖纖維增強復合筋材(40)的連接螺紋(633)；所述第二套管的一端外壁設有與第一套管內螺紋相配合的外螺紋，另一端內側設有向第二套管軸心漸縮的錐形部。

8.根據權利要求7所述的玄武巖纖維增強復合筋錨索，其特征在于，所述第一套管(631)的連接螺紋處以及第二套管(632)的錐形部設有周向分布的定位螺栓(634)。

9.根據權利要求1所述的玄武巖纖維增強復合筋錨索，其特征在于，所述錨具(30)包括鋼墊板(310)以及開設在鋼墊板上用于鋼絞線穿過的定位孔(320)，所述定位孔(320)和錨杯孔(640)內均設有用于固定鋼絞線的錨杯(70)。

10.根據權利要求9所述的玄武巖纖維增強復合筋錨索，其特征在于，所述錨杯(70)內側設有用于固定鋼絞線的夾片(710)，所述夾片包括多個能夠合圍形成筒型結構的片塊(711)以及設置在多個片塊外圍的橡膠圈(712)。

技術總結
本技術提供一種玄武巖纖維增強復合筋錨索，屬于基坑工程技術領域，包括注漿管、鋼絞線以及用于施加預應力的錨具，還包括玄武巖纖維增強復合筋材、PVC管以及與錨具結合連接所述玄武巖纖維增強復合筋材和鋼絞線的連接器，連接器包括設置在其軸心處的注漿管孔、沿其軸線設置用于注漿管和玄武巖纖維增強復合筋材對中分布的對中支架，本技術利用套管組件結合粘結介質連接玄武巖纖維增強復合筋材，可以采用工廠預制連接，也可采用現場粘結的方式，施工方式靈活；同時，利用鋼絞線轉接玄武巖纖維增強復合筋材，可方便與傳統的機械式夾片錨具固定，以便施加預應力，從而達到利用玄武巖纖維增強復合筋材抗剪強度低的特點，突破建筑紅線的限制。

技術研發人員：張亮亮,劉貴強,熊暉敏,喬黎明,陳在道,鄭孝露
受保護的技術使用者：安徽省城建工程有限公司
技術研發日：20240704
技術公布日：2025/4/28
