本發明涉及救治帳篷用空氣消毒，具體為一種救治帳篷用空氣消毒裝置。

背景技術：

1、隨著全球自然災害頻發、突發公共衛生事件增多以及應急醫療需求的提升，帳篷醫院作為臨時醫療設施在救災和緊急醫療救援中發揮著重要作用，在此類臨時性、移動性強的醫療環境中，確保空氣質量以防控病原微生物傳播成為一項重要的技術需求，對于疫情爆發時對患者診治用的救治帳篷，由于每日診治較多的患者，且救治帳篷內的空氣中存在大量的病毒和細菌，導致空氣中的病毒和細菌易對醫護人員和患者造成傳播感染，其內部環境的安全性和衛生狀況至關重要，帳篷內需要定期對空氣進行消毒，以減少病毒和細菌的傳播，保護醫護人員和患者免受感染。

2、現有公開號為cn219271697u的中國專利，包括紫外線燈，發射出強紫外線在殺菌的同時由于紫外線照射空氣分子電離產生臭氧，遮光罩，底部設置有透氣孔，內部安裝有所述紫外線燈，紫外線燈以及風扇均可以通過連接光伏板實現發光，以減輕電力壓力，適應野外醫療的要求，滯留構件，套設在所述紫外線燈上、并固定設置在遮光罩內，頂部設置有風扇，通過所述風扇轉動，將外界空氣從透氣孔引入遮光罩內，并產生氣流將臭氧分子導入滯留構件上，滯留構件呈螺旋狀，由底端盤旋向上延伸，由此來延長空氣流動的距離，提高紫外線照射的時間。

3、上述裝置在使用時，利用滯留構件提高氣體流動的阻力和流動的距離，當紫外線燈照射空氣發生電離產生臭氧，臭氧具有強氧化性，對空氣較好的消毒和除臭的作用，但在實際使用過程中，由于消毒設備固定放置在救治帳篷內并通過扇葉轉動對救治帳篷內空氣進行抽取消毒，且?guī)づ襻t(yī)院通常位于戶外或臨時搭建的環境中，空間有限、空氣流通不暢，影響消毒效果，存在消毒盲區，因此難以對救治帳篷內部空氣進行全面消毒。

4、為此我們提出了一種救治帳篷用空氣消毒裝置。

技術實現思路

1、本發明的目的在于提供一種救治帳篷用空氣消毒裝置，具備對救治帳篷內部空氣進行全面消毒的優點，解決了背景技術中的問題。

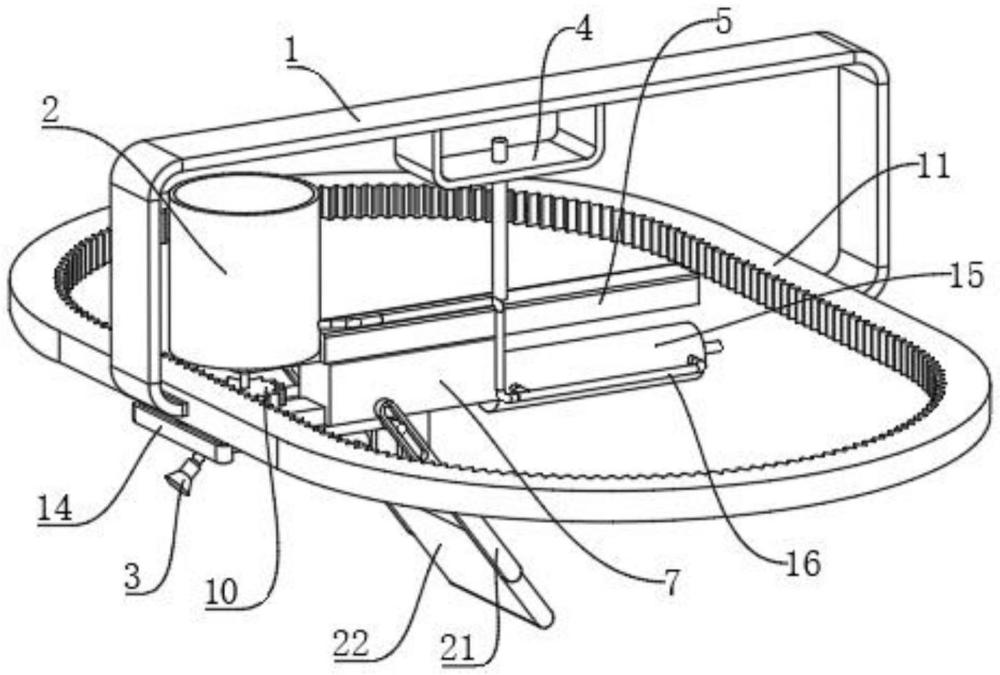

2、為實現上述目的，本發明提供如下技術方案：一種救治帳篷用空氣消毒裝置，包括固定安裝在帳篷醫院頂部的固定架、儲液箱和將儲液箱內部消毒液霧化噴灑至空氣中進行消毒的霧化噴頭，所述固定架上設有帶動霧化噴頭移動對帳篷內部不同區域空氣進行全面消毒的調節機構；

3、所述調節機構包括固定架上固定連接有固定座，所述固定座上定軸轉動連接有由動力機構帶動轉動的轉動框，所述轉動框的內壁活動連接有進行水平往復移動的移動桿，且儲液箱固定支撐在移動桿遠離轉動框的一端，所述移動桿的底部固定連接有軌道板，所述軌道板的內壁活動連接有進行水平往復移動的移動板，且霧化噴頭固定支撐在移動板遠離軌道板一端的底部。

4、優選的，所述移動桿上設有對儲液箱內部消毒液進行混合攪拌的攪拌機構，所述攪拌機構包括移動桿上被貫通并定軸轉動連接有對儲液箱內部消毒液進行混合攪拌的攪拌葉，且攪拌葉端部貫通至儲液箱的內壁并定軸轉動連接。

5、優選的，所述固定架兩側的相對端固定連接有帶動攪拌葉轉動進行攪拌的橢圓形齒環，所述攪拌葉的底端同軸固連有與橢圓形齒環進行嚙合傳動的齒輪，所述轉動框內壁與移動桿的相面上固定連接有引導移動桿進行復位移動的復位彈簧。

6、優選的，所述齒輪上設有增加霧化噴頭噴灑范圍的輔助機構，所述輔助機構包括齒輪的底部同軸固連有拉動移動板和霧化噴頭進行水平往復移動的曲柄，所述曲柄遠離齒輪的一端固定連接有活動塊，所述移動板靠近霧化噴頭的一端固定連接有對活動塊進行活動支撐的矩形框，且活動塊底端貫通至矩形框的內壁并活動連接。

7、優選的，所述軌道板上設有將儲液箱內部消毒液排放至霧化噴頭內部進行霧化噴灑的抽液機構，所述抽液機構包括軌道板遠離移動板的一端固定連接有柱形殼體，所述柱形殼體兩端對稱位置的外輪廓上均被貫通并固定連接有第一進液管和第二進液管，且第二進液管遠離柱形殼體的一端貫通至第一進液管的內壁，所述第一進液管遠離柱形殼體的一端貫通至儲液箱的內壁，所述移動板上遠離矩形框的一端固定連接有柱形管，且柱形管上開設有與柱形管和霧化噴頭進行連通的流通孔。

8、優選的，所述柱形管遠離移動板的一端貫通至柱形殼體并進行軸向移動連接，所述柱形殼體內部的柱形管外輪廓上固定連接有對儲液箱內部消毒液進行抽取和排放的活塞板，所述柱形管靠近活塞板兩側對稱位置的外輪廓上均被貫通并固定連接有將柱形殼體內部消毒液進行定量排放的排液閥門，所述第一進液管和第二進液管靠近柱形殼體一端的內壁固定連接有將儲液箱內部消毒液定量抽取至柱形殼體內部的第一進液閥門和第二進液閥門。

9、優選的，所述軌道板上設有加快霧化噴頭周圍空氣流動的扇風機構，所述扇風機構包括軌道板底部的兩側對稱位置上均固定連接有固定塊，兩側所述固定塊底端的相背側上均被貫通并定軸轉動連接有擺動桿，兩側所述擺動桿底端的相對面上固定連接有對周圍空氣進行扇風的扇風板。

10、優選的，所述矩形框靠近兩端的對稱位置上均固定連接有拉動擺動桿和扇風板進行往復擺動的拉桿，兩側所述擺動桿的端部均開設有對拉桿進行活動支撐的活動槽，兩側所述拉桿遠離矩形框一端分別貫通至相鄰一側的活動槽內壁并活動連接。

11、與現有技術相比，本發明的有益效果如下：

12、一、通過電機帶動轉動框在固定座上進行定軸轉動，從而轉動框能夠帶動霧化噴頭進行圓周運動，實現了霧化噴頭在帳篷醫院內部的全方位移動，確保了消毒液的霧化顆粒能夠均勻覆蓋到帳篷的每一個角落，提高了消毒的全面性，避免了傳統固定式消毒設備無法觸及的死角問題，同時，通過齒輪上輔助機構的協同作用，使得活動塊在曲柄的作用下推動移動板在軌道板的內壁進行水平往復移動，實現了霧化噴頭的水平往復移動進一步擴大了消毒液的噴灑范圍，使得消毒液能夠更有效地傳播到帳篷內的邊角區域，提升了消毒效率。

13、二、伴隨著移動桿帶動齒輪沿著橢圓形齒環的內壁進行圓周運動時，且齒輪與攪拌葉同軸固連，使得齒輪在橢圓形齒環的作用下能夠帶動攪拌葉轉動對儲液箱內部的消毒液與水混合攪拌，實現了儲液箱內消毒液與水的充分混合，解決了因比重差異導致的沉淀問題，確保了消毒液的均勻性和一致性，提高了消毒過程的可靠性和效率。

14、三、通過移動板上設置的柱形管，移動板能夠帶動柱形管在柱形殼體內部進行軸向往復移動，通過柱形管上設置的活塞板，實現了將儲液箱內部消毒液進行連續抽排，保證了霧化噴頭噴灑的連續性，提高了消毒液的利用率，減少了浪費，還降低了因人為操作不當導致的污染風險，使得整個消毒過程更加高效、環保，同時也減輕了醫護人員的工作負擔，使他們能夠更專注于患者的治療和護理。

15、四、通過軌道板上設置的擺動桿和扇風板，伴隨著拉桿推動兩側的擺動桿進行往復擺動，使得扇風板能夠朝著霧化噴頭的方向進行扇風，有效促進了霧化噴頭周圍空氣的流動，加快了消毒液霧化顆粒在空氣中的擴散速度，還增強了空氣流通，使得消毒液能夠更加均勻地分布在帳篷內部，提高了消毒的均勻性和有效性。

16、通過上述結構的配合使用解決了，現有裝置在實際使用過程中，由于消毒設備固定放置在救治帳篷內并通過扇葉轉動對救治帳篷內空氣進行抽取消毒，且?guī)づ襻t(yī)院通常位于戶外或臨時搭建的環境中，空間有限、空氣流通不暢，影響消毒效果，存在消毒盲區，因此難以對救治帳篷內部空氣進行全面消毒的問題。
