本技術涉及牙齒美容修正培燒裝置，尤其涉及一種帶有過濾顆粒物結構的牙齒美容修正培燒裝置。

背景技術：

1、烤瓷是一種牙科技術，一般稱之為烤瓷牙，這種修復體具有金屬的高強度、瓷的美觀性和牙齒的逼真性，以及耐磨等優點，對缺失的前牙和后牙的修復，都能達到修復缺牙的理想的功能、形態，能夠完善發音，以及使修復體與鄰牙、與口唇、與牙合、與面形相協調，給自身及他人以完整、和諧的美感，在烤瓷過程中，使用最為常見的設備則為烤瓷爐，公告號：cn213335535u公開了一種義齒加工用烘烤焙燒裝置，包括箱體，所述箱體的內部開設烘腔，箱體的前側安裝箱門，箱門的側邊設置控制器，所述烘腔內設置溫度傳感器，溫度傳感器與控制器電連接，所述箱體內部設置烘烤組件；所述烘烤組件包括外固定板、存放板、通風板、透風槽、滑動組件、上加熱板和下加熱板，外固定板內側的上下端分別連接存放板和通風板。本實用新型義齒加工用烘烤焙燒裝置，具有通過上下雙重輸送熱量，使熱量分散更為均勻，達到烘烤均勻且快速的效果，提高烘烤效率，通過設置滑動組件，便于義齒進行放置和取出，輸送至箱體內對烘烤好的義齒進行冷卻，提高義齒加工效率，減少自然冷卻的時間，滿足生產要求，提高生產效率優點，但以上技術在使用過程中，不能去除牙齒美容貼面培燒過程中所產生的vocs和顆粒物，直接將牙齒美容貼面培燒過程中所產生的vocs和顆粒物散發到外部環境中而導致污染外部空氣環境，需要進行改進。

技術實現思路

1、本實用新型的目的是為了解決上述背景技術中提出的技術問題。

2、本實用新型采用了如下技術方案：一種帶有過濾顆粒物結構的牙齒美容修正培燒裝置，包括底座，所述底座的表面固定安裝有培燒箱，所述培燒箱的頂部固定安裝有過濾組件，所述過濾組件的頂部固定安裝有連接管，所述過濾組件包括出氣管、一號安裝框、二號安裝框、三號安裝框和進氣罩，所述一號安裝框的內部固定安裝有初級過濾網，所述二號安裝框的內部固定安裝有排風機，所述三號安裝框的內部固定安裝有高級過濾網，所述出氣管固定安裝在培燒箱的頂面，所述連接管與進氣罩固定連接。

3、較佳的，所述出氣管、一號安裝框、二號安裝框、三號安裝框和進氣罩依次連接，且出氣管、一號安裝框、二號安裝框、三號安裝框和進氣罩之間分別通過快卸螺栓固定連接。此處，使得各組件之間的連接更加牢固，同時通過快卸螺栓的使用，組件的拆裝變得方便快捷，有助于設備的維護和清潔。

4、較佳的，所述初級過濾網采用金屬網。此處，金屬網作為初級過濾網，具有較高的耐用性和耐高溫性能，能夠有效攔截較大顆粒物，保護后續過濾系統，并且金屬網易于清洗和重復使用，降低了維護成本。

5、較佳的，所述高級過濾網采用hepa過濾器。此處，hepa過濾器具有高效的顆粒物過濾能力，能夠過濾掉微小顆粒物和細菌，確保排放的空氣更加潔凈，提高了設備的安全性和衛生水平。

6、較佳的，所述連接管采用耐高溫材料制成，所述排風機采用耐高溫排風機。此處，采用耐高溫材料制成的連接管和排風機，可以確保設備在高溫環境下的正常運行，延長設備的使用壽命，避免高溫對設備的損壞。

7、較佳的，所述底座的表面固定安裝有水箱，所述水箱的側面固定安裝有排液管，所述水箱的頂面固定安裝有排氣管。此處，能夠有效收集和處理設備運行過程中產生的廢液和廢氣，排液管和排氣管的設置有助于廢液和廢氣的排放，防止環境污染，提高設備的環保性能。

8、較佳的，所述連接管與水箱之間固定安裝，且連接管延伸至水箱內部的一端插在液體內部。此處，確保了廢氣在排放之前經過液體的過濾和凈化，進一步減少了有害物質的排放，提高了設備的過濾效率和環保效果。

9、與現有技術相比，本實用新型的優點和積極效果在于：

10、1、本實用新型中，通過設置過濾組件，金屬網作為初級過濾網，能夠高效攔截較大的顆粒物，不僅具有較高的耐用性和耐高溫性能，還能有效保護后續的過濾系統免受大顆粒物的損害，延長其使用壽命，hepa過濾器作為高級過濾網，能夠高效過濾微小顆粒物和煙霧，確保排放的空氣更加潔凈。多層過濾系統使得每一層過濾器都能夠發揮其特定的功能，層層凈化廢氣，提高了整體過濾效率，確保了最終排放的空氣潔凈無污染。連接管和排風機采用耐高溫材料制成，確保設備在高溫環境下的正常運行，耐高溫材料不僅延長了設備的使用壽命，還保證了過濾系統在高溫下依然能夠保持高效過濾性能。

11、2、本實用新型中，通過設置水箱、排液管和出氣管結構，水箱能夠有效收集和處理設備運行過程中產生的廢液和廢氣，通過排液管和排氣管的排放，防止環境污染，提高設備的環保性能，連接管延伸至水箱內部并插入液體中，確保廢氣在排放之前經過液體的過濾和凈化，進一步減少了有害物質的排放，提高了設備的過濾效率和環保效果，廢液和廢氣在經過多重過濾和處理后，排放更加安全，符合環保要求，有助于減少對環境的影響。

技術特征：

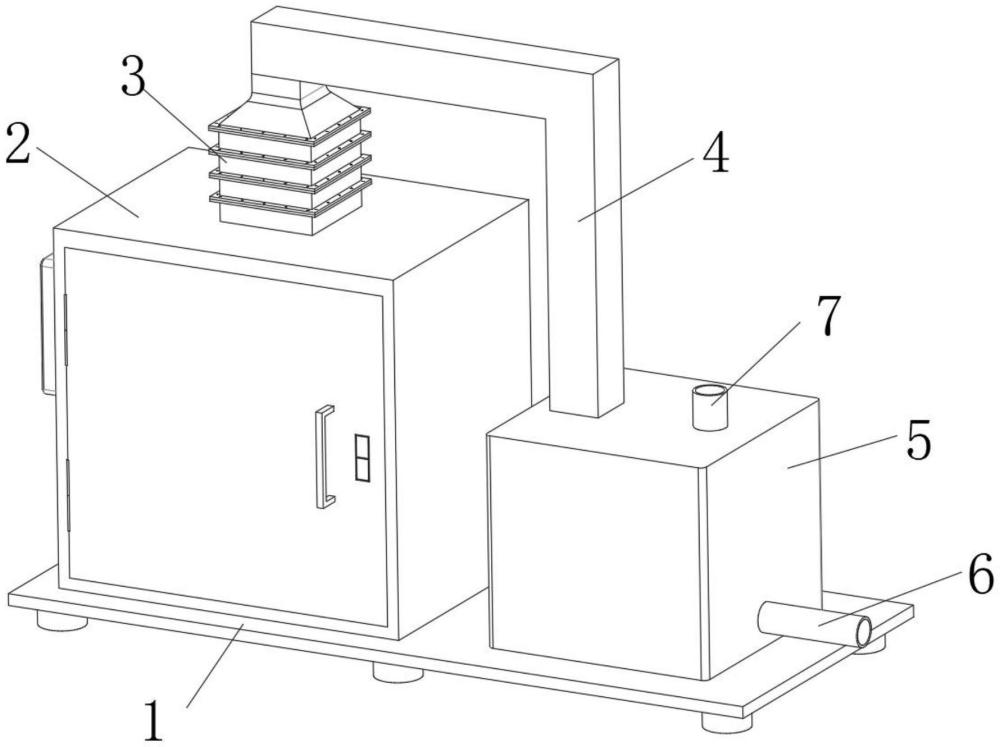

1.一種帶有過濾顆粒物結構的牙齒美容修正培燒裝置，包括底座(1)，其特征在于：所述底座(1)的表面固定安裝有培燒箱(2)，所述培燒箱(2)的頂部固定安裝有過濾組件(3)，所述過濾組件(3)的頂部固定安裝有連接管(4)，所述過濾組件(3)包括出氣管(31)、一號安裝框(32)、二號安裝框(33)、三號安裝框(34)和進氣罩(35)，所述一號安裝框(32)的內部固定安裝有初級過濾網(321)，所述二號安裝框(33)的內部固定安裝有排風機(331)，所述三號安裝框(34)的內部固定安裝有高級過濾網(341)，所述出氣管(31)固定安裝在培燒箱(2)的頂面，所述連接管(4)與進氣罩(35)固定連接。

2.根據權利要求1所述的帶有過濾顆粒物結構的牙齒美容修正培燒裝置，其特征在于：所述出氣管(31)、一號安裝框(32)、二號安裝框(33)、三號安裝框(34)和進氣罩(35)依次連接，且出氣管(31)、一號安裝框(32)、二號安裝框(33)、三號安裝框(34)和進氣罩(35)之間分別通過快卸螺栓固定連接。

3.根據權利要求1所述的帶有過濾顆粒物結構的牙齒美容修正培燒裝置，其特征在于：所述初級過濾網(321)采用金屬網。

4.根據權利要求1所述的帶有過濾顆粒物結構的牙齒美容修正培燒裝置，其特征在于：所述高級過濾網(341)采用hepa過濾器。

5.根據權利要求1所述的帶有過濾顆粒物結構的牙齒美容修正培燒裝置，其特征在于：所述連接管(4)采用耐高溫材料制成，所述排風機(331)采用耐高溫排風機(331)。

6.根據權利要求1所述的帶有過濾顆粒物結構的牙齒美容修正培燒裝置，其特征在于：所述底座(1)的表面固定安裝有水箱(5)，所述水箱(5)的側面固定安裝有排液管(6)，所述水箱(5)的頂面固定安裝有排氣管(7)。

7.根據權利要求6所述的帶有過濾顆粒物結構的牙齒美容修正培燒裝置，其特征在于：所述連接管(4)與水箱(5)之間固定安裝，且連接管(4)延伸至水箱(5)內部的一端插在液體內部。

技術總結
本技術涉及牙齒美容修正培燒裝置技術領域，具體為一種帶有過濾顆粒物結構的牙齒美容修正培燒裝置，包括底座，所述底座的表面固定安裝有培燒箱，所述培燒箱的頂部固定安裝有過濾組件，所述過濾組件的頂部固定安裝有連接管。本技術中，金屬網作為初級過濾網，能夠高效攔截較大的顆粒物，不僅具有較高的耐用性和耐高溫性能，還能有效保護后續的過濾系統免受大顆粒物的損害，延長其使用壽命，HEPA過濾器作為高級過濾網，能夠高效過濾微小顆粒物和煙霧，確保排放的空氣更加潔凈。多層過濾系統使得每一層過濾器都能夠發揮其特定的功能，層層凈化廢氣，提高了整體過濾效率，確保了最終排放的空氣潔凈無污染。

技術研發人員：楊幺群
受保護的技術使用者：佛山市雨樹科技有限公司
技術研發日：20240627
技術公布日：2025/4/28
