本技術屬于汽車換熱器，尤其涉及一種汽車用板式換熱器總成。

背景技術：

1、隨著客戶需求的不斷提高，市場對新能源混動汽車的需求逐漸增大。新能源混動汽車熱管理系統既有傳統燃油車熱管理系統的共同部分，又多了電池等新增部分的冷卻系統及加熱系統等，新能源混動汽車熱管理系統較傳統燃油車新增了電池、板式換熱器等部件，使得汽車在一定程度上出現了板式換熱器拆卸困難的情況，并產生了一些額外的噪音，使得消費者體驗感大打折扣。

技術實現思路

1、本實用新型針對現有技術存在的不足，本實用新型提供了一種新型汽車用板式換熱器總成，將板式換熱器的安裝支架設計為可拆卸連接的第一安裝支架和第二安裝支架，同時在安裝支架的結構中設置了緩沖墊，解決了板式換熱器拆卸以及整車nvh噪音的問題。

2、本實用新型通過如下技術方案實現：

3、一種汽車用板式換熱器總成，包括板式換熱器本體、第一安裝支架和第二安裝支架；所述板式換熱器本體與所述第一安裝支架固定連接；所述第一安裝支架與第二安裝支架可拆卸地連接。

4、進一步地，

5、所述第一安裝支架設置有第一螺栓孔；所述第二安裝支架設置有與所述第一螺栓孔對應的第二螺栓孔。

6、進一步地，

7、所述的汽車用板式換熱器總成還包括第一螺栓，所述第一螺栓通過所述第一螺栓孔和第二螺栓孔將所述第一安裝支架與第二安裝支架可拆卸地連接。

8、進一步地，

9、所述第一安裝支架還設置有第三螺栓孔和第四螺栓孔；所述第二安裝支架還設置有第五螺栓孔；所述板式換熱器本體通過所述第三螺栓孔、第四螺栓孔和第五螺栓孔固定安裝在汽車車體上。

10、進一步地，

11、還包括緩沖墊；所述第三螺栓孔、第四螺栓孔和第五螺栓孔中分別設置有所述緩沖墊。

12、進一步地，

13、所述緩沖墊為圓筒形狀。

14、與現有技術相比，本實用新型具有如下優點：

15、1、本實用新型提出的安裝支架結構，將板式換熱器的第一安裝支架與第二安裝支架進行可拆卸連接，所以使得板式換熱器在拆卸時更為便捷，在一定程度上省時省力，便于售后更加快速更換零件。

16、2、本實用新型中板式換熱器支架中設置了緩沖墊，并起到減震作用，降低了整車噪音。

17、本實用新型的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本實用新型而了解。本實用新型的目的和其他優點可通過在說明書、權利要求書以及附圖中所指出的結構來實現和獲得。

技術特征：

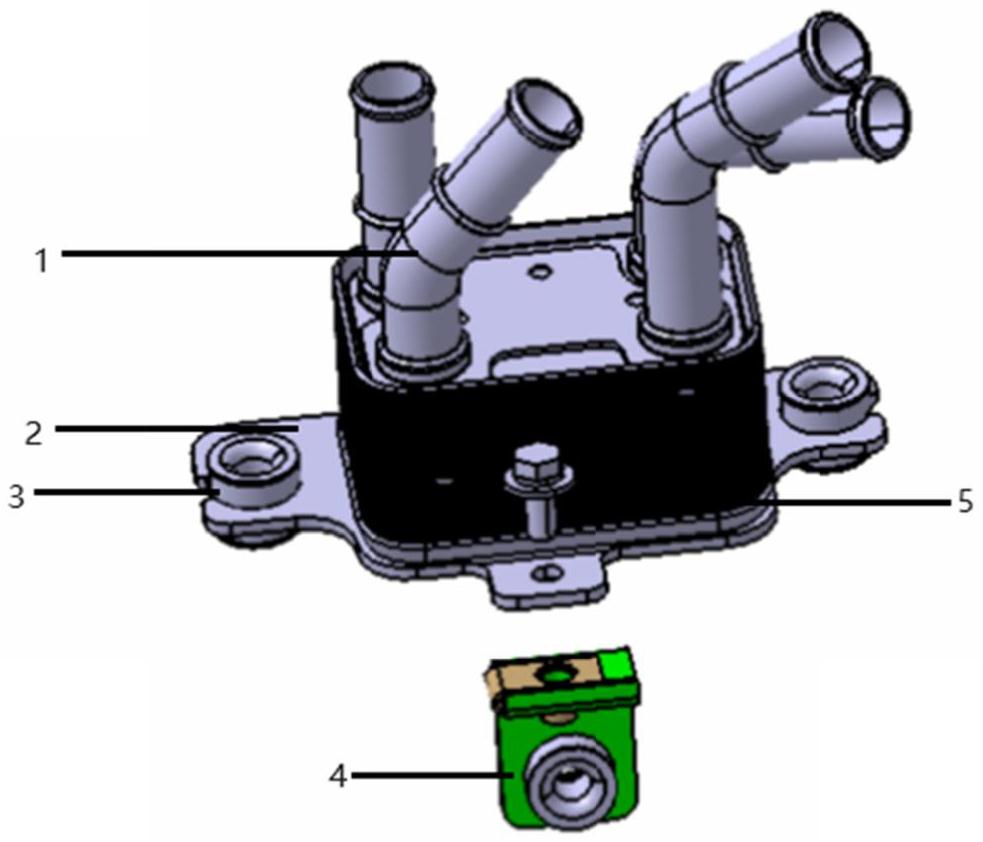

1.一種汽車用板式換熱器總成，其特征在于：包括板式換熱器本體(1)、第一安裝支架(2)和第二安裝支架(4)；所述板式換熱器本體(1)與所述第一安裝支架(2)固定連接；所述第一安裝支架(2)與第二安裝支架(4)可拆卸地連接。

2.根據權利要求1所述的汽車用板式換熱器總成，其特征在于：所述第一安裝支架(2)設置有第一螺栓孔；所述第二安裝支架(4)設置有與所述第一螺栓孔對應的第二螺栓孔。

3.根據權利要求2所述的汽車用板式換熱器總成，還包括第一螺栓(5)，其特征在于：所述第一螺栓(5)通過所述第一螺栓孔和第二螺栓孔將所述第一安裝支架(2)與第二安裝支架(4)可拆卸地連接。

4.根據權利要求3所述的汽車用板式換熱器總成，其特征在于：所述第一安裝支架(2)還設置有第三螺栓孔和第四螺栓孔；所述第二安裝支架(4)還設置有第五螺栓孔；所述板式換熱器本體(1)通過所述第三螺栓孔、第四螺栓孔和第五螺栓孔固定安裝在汽車車體上。

5.根據權利要求4所述的汽車用板式換熱器總成，其特征在于：還包括緩沖墊(3)；所述第三螺栓孔、第四螺栓孔和第五螺栓孔中分別設置有所述緩沖墊(3)。

6.根據權利要求5所述的汽車用板式換熱器總成，其特征在于：所述緩沖墊(3)為圓筒形狀。

技術總結
本技術提供了一種汽車用板式換熱器總成，包括板式換熱器本體(1)、第一安裝支架(2)和第二安裝支架(4)；所述板式換熱器本體(1)與所述第一安裝支架(2)固定連接；所述第一安裝支架(2)與第二安裝支架(4)可拆卸地連接。本技術板式換熱器的安裝支架結構可以更為快捷方便的對其板式換熱器進行更換和拆卸，省時省力。使得緩沖墊可以對整車進行固定，起到二次減震的作用并降噪。

技術研發人員：黃小巧,計玉瓊,丁銳,白許長
受保護的技術使用者：奇瑞汽車股份有限公司
技術研發日：20240620
技術公布日：2025/4/28
