本發明涉及鏈條加油，尤其涉及一種用于干燥窯鏈條的加油機及方法。

背景技術：

1、干燥窯內豎直方向設有12個鏈條，12個鏈條均需要定期加油維護，加油機通過液壓和電動的方式，將潤滑油輸送到鏈條上，其基本原理是通過油壓泵于電磁閥，將潤滑油以適當的壓力和流量噴涂或者滴落到鏈條關節部位，以減少鏈條的磨損和摩擦，延長使用壽命。目前鏈條加油機主要存在以下問題：一是加油機在每個鏈條上均設置1個加油管路，共設有12條加油管路，分別對12個鏈條進行加油，存在管路安裝復雜繁瑣，占地空間大，后期維護工作量大的問題；二是出油口直接向條鏈滴油，難以精準的對鏈條的銷軸機軸套進行加油，存在加油效率低，浪費潤滑油等現象。

技術實現思路

1、本發明提供一種用于干燥窯鏈條的加油機機方法，用以解決如何減少管路的安裝維護工作、減少占地空間，以及提高加油效率、減少潤滑油浪費的問題。

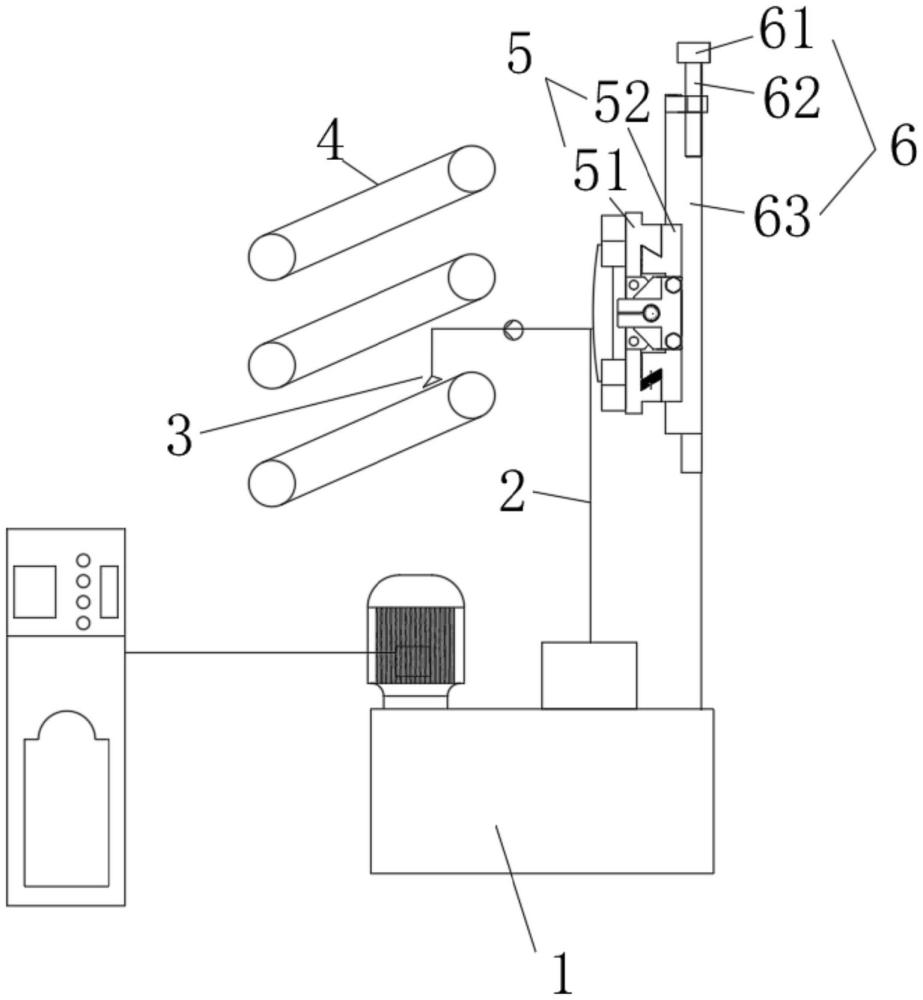

2、一方面，本發明提供一種用于干燥窯鏈條的加油機，包括：

3、油箱；

4、輸油管，一端連通所述油箱；

5、噴射機構，連通所述輸油管的另一端，用于向鏈條噴油；

6、水平移動機構，連接所述噴射機構，用于驅使所述噴射機構水平移動；

7、升降機構，連接所述水平移動機構，用于驅使所述水平移動機構沿豎直方向移動，進而帶動所述噴射機構豎直移動。

8、在其中一些實施例中，噴射機構包括：

9、第一噴射組件，位于鏈條上部的一側；

10、第二噴射組件，位于鏈條上部的另一側；

11、第三噴射組件，位于鏈條下部的一側；

12、第四噴射組件，位于鏈條下部的另一側；

13、安裝件，用于將所述第一噴射組件、第二噴射組件、第三噴射組件和第四噴射組件固定安裝在所述輸油管上。

14、在其中一些實施例中，第一噴射組件包括：

15、噴射母管，呈弧形結構；

16、噴油嘴，安裝于所述噴射母管上。

17、在其中一些實施例中，第一噴射組件還包括：

18、噴氣口，安裝于所述噴射母管上。

19、在其中一些實施例中，噴油嘴與所述噴氣口間隔設置。

20、在其中一些實施例中，噴氣口位于所述噴油嘴的下方，且所述噴油嘴與所述噴氣口均為條形結構。

21、在其中一些實施例中，升降機構包括：

22、第一驅動器；

23、傳動器，連接所述第一驅動器及所述噴射機構。

24、在其中一些實施例中，傳動器包括：

25、第一滾珠絲杠，絲杠軸連接所述第一驅動器；

26、第一滑板，連接所述第一滾珠絲杠的螺母；

27、第一導軌，豎直設置，所述第一滑板能夠沿所述第一導軌上下運動。

28、在其中一些實施例中，水平移動機構包括：

29、第一燕尾槽板；

30、第二燕尾槽板，與所述第一燕尾槽板相互嵌合；

31、第二驅動器，能夠驅動所述第一燕尾槽板沿靠近或遠離鏈條的方向運動。

32、另一方面，本發明還提供一種干燥窯鏈條的加油方法，采用用于干燥窯鏈條的加油機，該方法包括：

33、升降機構帶動噴射機構移動至鏈條高度，水平移動機構帶動噴射機構移動至鏈條位置，油箱通過輸油管給噴射機構輸送潤滑油，噴射機構向鏈條噴射潤滑油。

34、本發明的有益效果如下：

35、1.相比現有技術中，加油機在每個鏈條上均設置1個加油管路，共設有12條加油管路，分別對12個鏈條進行加油，存在管路安裝復雜繁瑣，占地空間大，后期維護工作量大的問題。本申請提供的用于干燥窯鏈條的加油機，僅需設置1條輸油管和1個噴射機構，通過升降機構實現噴射機構上升或下降到不同鏈條的水平高度，再通過水平移動機構實現噴射機構向靠近或遠離鏈條的方向移動，直至噴射機構對準鏈條進行噴油，大大減少了輸油管路的數量，進而減少了輸油管路的安裝機后期維護工作量，減少了輸油管占地；

36、2.通過設置噴氣口，向鏈條的銷軸與套筒之間縫隙噴氣，通過氣流推動潤滑油從兩端向中間的方向進入銷軸與套筒之間，潤滑油更容易浸潤銷軸與套筒間隙的中部及整個接觸面，在沿銷軸的軸向上沿兩端向中部方向，便于潤滑油在銷軸與套筒的縫隙擴散浸潤，提高了加油效率及精準性。

技術特征：

1.一種用于干燥窯鏈條的加油機，其特征在于，包括：

2.根據權利要求1所述的用于干燥窯鏈條的加油機，其特征在于，所述噴射機構包括：

3.根據權利要求2所述的用于干燥窯鏈條的加油機，其特征在于，所述第一噴射組件包括：

4.根據權利要求3所述的用于干燥窯鏈條的加油機，其特征在于，所述第一噴射組件還包括：

5.根據權利要求1所述的用于干燥窯鏈條的加油機，其特征在于，所述噴油嘴與所述噴氣口間隔設置。

6.根據權利要求1所述的用于干燥窯鏈條的加油機，其特征在于，所述噴氣口位于所述噴油嘴的下方，且所述噴油嘴與所述噴氣口均為條形結構。

7.根據權利要求1-6任一項所述的用于干燥窯鏈條的加油機，其特征在于，所述升降機構包括：

8.根據權利要求7所述的用于干燥窯鏈條的加油機，其特征在于，所述傳動器包括：

9.根據權利要求8所述的用于干燥窯鏈條的加油機，其特征在于，水平移動機構包括：

10.一種干燥窯鏈條的加油方法，其特征在于，采用權利要求1-9任一項所述用于干燥窯鏈條的加油機，該方法包括：

技術總結
本發明涉及鏈條加油技術領域，尤其涉及一種用于干燥窯鏈條的加油機及方法，加油機包括：油箱；輸油管，一端連通所述油箱；噴射機構，連通所述輸油管的另一端，用于向鏈條噴油；水平移動機構，連接所述噴射機構，用于驅使所述噴射機構水平移動；升降機構，連接所述水平移動機構，用于驅使所述水平移動機構沿豎直方向移動，進而帶動所述噴射機構豎直移動。本發明提供的加油機及方法，減少了輸油管路的數量，減少了輸油管路的安裝機后期維護工作量，減少了輸油管占地，且能夠提高加油效率，實現精準加油。

技術研發人員：李國冉,李明橋,石偉,趙慶賀,劉碩,楊歡,汪艷林
受保護的技術使用者：北新集團建材股份有限公司
技術研發日：
技術公布日：2025/4/28
