本申請屬于回轉窯粉塵處理，尤其涉及一種回轉窯吸塵裝置及回轉窯系統。

背景技術：

1、回轉窯的窯尾與窯筒之間一般通過盤根密封，受到窯尾與窯筒的加工精度、窯尾與窯筒的裝配精度以及盤根的使用磨損的影響，窯尾與窯筒之間會存在縫隙，在回轉窯于正壓條件下工作時，回轉窯內部的粉塵會通過該縫隙噴射到外部環境中，不僅造成環境污染，危害人體健康，而且后續對粉塵的清潔會導致運行成本增高。

技術實現思路

1、本申請的目的在于提供一種回轉窯吸塵裝置及回轉窯系統，旨在解決現有技術中的回轉窯內部的粉塵通過窯尾與窯筒之間的縫隙噴射到外部環境中，造成環境污染，危害人體健康，增加粉塵清潔成本的技術問題。

2、一方面，為實現上述目的，本申請采用的技術方案是：一種回轉窯吸塵裝置，包括吸塵器、環形吸塵罩和多個吸塵管，環形吸塵罩用于套設在回轉窯上，并且對應回轉窯的窯尾與窯筒的縫隙設置，多個吸塵管沿環形吸塵罩的周向間隔分布，吸塵管的一端與環形吸塵罩的內腔連通，吸塵管的另一端與吸塵器連接。

3、與現有技術相比，本申請?zhí)峁┑幕剞D(zhuǎn)窯吸塵裝置的有益效果在于：在工作時，吸塵器吸取環形吸塵罩內的空氣，在環形吸塵罩內形成負壓，從回轉窯的窯尾與窯筒之間的縫隙噴出的粉塵進入環形吸塵罩內，然后隨著氣流沿著吸塵管流向吸塵器，實現粉塵的收集，有效避免由于粉塵噴射到外部環境中而造成的環境污染和清潔成本增加的問題，而通過設置多個吸塵管，多個吸塵管沿環形吸塵罩的周向間隔分布，使得進入環形吸塵罩內的粉塵能夠分散地進入各個吸塵管內，從而能夠提高吸塵效率。

4、進一步地，環形吸塵罩的內環側設有入塵口，入塵口沿環形吸塵罩的周向延伸為環形，環形吸塵罩的外環側設有多個出塵口，多個出塵口沿環形吸塵罩的周向間隔分布，并且與多個吸塵管一一對應連接，出塵口朝遠離入塵口的方向呈收窄狀。

5、進一步地，環形吸塵罩包括圓環部和多個錐形部，圓環部的內環側設有入塵口，多個錐形部沿圓環部的周向間隔分布，錐形部的一端與圓環部的外環側連接，錐形部的另一端與吸塵管連接，錐形部?jī)?nèi)形成出塵口，出塵口與圓環部的內腔連通。

6、進一步地，吸塵管上設置有調節風閥。

7、進一步地，回轉窯吸塵裝置還包括匯集容器和匯集管，吸塵管遠離環形吸塵罩的一端連接于匯集容器，匯集容器通過匯集管與吸塵器連接。

8、進一步地，匯集管的底部設有清理口。

9、進一步地，回轉窯吸塵裝置還包括過濾器和回收容器，吸塵管通過過濾器與吸塵器連接，回收容器設置在過濾器的底部，經過濾器攔截的粉塵能夠落入回收容器內。

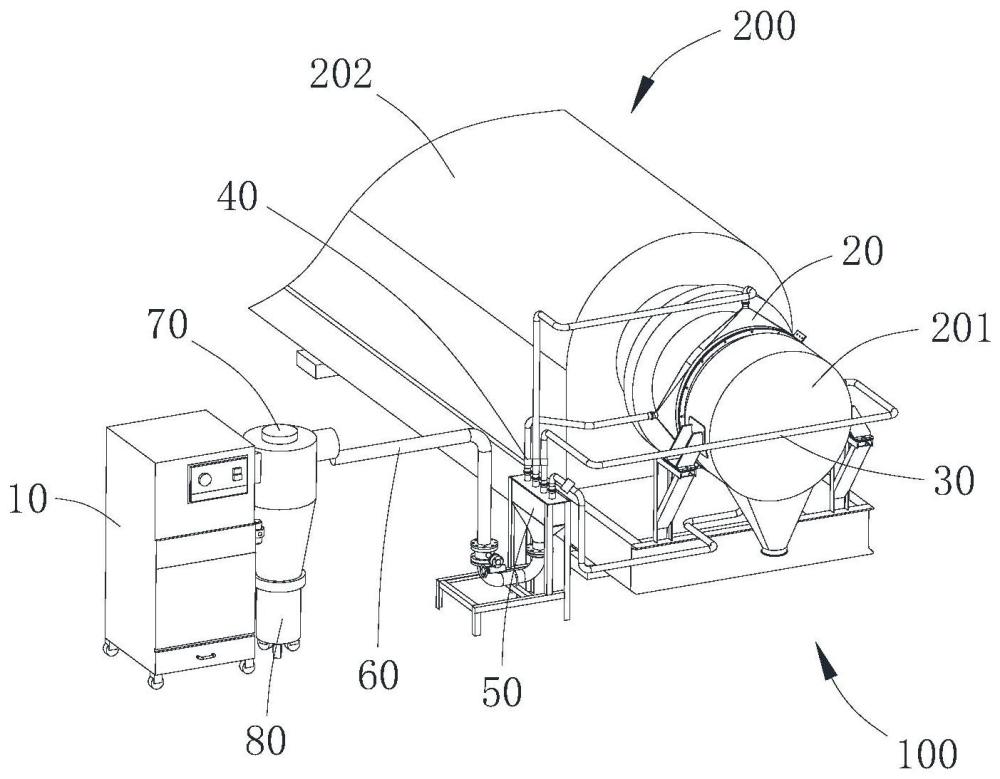

10、另一方面，為實現上述目的，本申請采用的技術方案是：一種回轉窯系統，包括回轉窯和上述的回轉窯吸塵裝置，回轉窯包括窯尾和窯筒。

11、與現有技術相比，本申請?zhí)峁┑幕剞D(zhuǎn)窯系統的有益效果在于：采用了上述的回轉窯吸塵裝置，在工作時，吸塵器吸取環形吸塵罩內的空氣，在環形吸塵罩內形成負壓，從回轉窯的窯尾與窯筒之間的縫隙噴出的粉塵進入環形吸塵罩內，然后隨著氣流沿著吸塵管流向吸塵器，實現粉塵的收集，有效避免由于粉塵噴射到外部環境中而造成的環境污染和清潔成本增加的問題，而吸塵管的數量為多個，多個吸塵管沿環形吸塵罩的周向間隔分布，使得進入環形吸塵罩內的粉塵能夠分散地進入各個吸塵管內，從而能夠提高吸塵效率。

12、進一步地，窯尾套設在窯筒的一端上，窯筒能夠相對于窯尾轉動，環形吸塵罩套設在窯筒上，并且固定在窯尾上，環形吸塵罩與窯筒之間具有環形間隙。

13、進一步地，環形吸塵罩包括沿遠離窯尾的方向依次設置的安裝板部、連接管部和環形罩體部，安裝板部固定在窯尾上，連接管部的一端固定在安裝板部上，連接管部的另一端固定在環形罩體部上，環形罩體部遠離連接管部的一端與窯筒之間具有環形間隙。

技術特征：

1.一種回轉窯吸塵裝置，其特征在于，包括：

2.根據權利要求1所述的回轉窯吸塵裝置，其特征在于：所述環形吸塵罩的內環側設有入塵口，所述入塵口沿所述環形吸塵罩的周向延伸為環形，所述環形吸塵罩的外環側設有多個出塵口，多個所述出塵口沿所述環形吸塵罩的周向間隔分布，并且與多個所述吸塵管一一對應連接，所述出塵口朝遠離所述入塵口的方向呈收窄狀。

3.根據權利要求2所述的回轉窯吸塵裝置，其特征在于：所述環形吸塵罩包括圓環部和多個錐形部，所述圓環部的內環側設有所述入塵口，多個所述錐形部沿所述圓環部的周向間隔分布，所述錐形部的一端與所述圓環部的外環側連接，所述錐形部的另一端與所述吸塵管連接，所述錐形部?jī)?nèi)形成所述出塵口，所述出塵口與所述圓環部的內腔連通。

4.根據權利要求1-3任一項所述的回轉窯吸塵裝置，其特征在于：所述吸塵管上設置有調節風閥。

5.根據權利要求1-3任一項所述的回轉窯吸塵裝置，其特征在于：所述回轉窯吸塵裝置還包括匯集容器和匯集管，所述吸塵管遠離所述環形吸塵罩的一端連接于所述匯集容器，所述匯集容器通過所述匯集管與所述吸塵器連接。

6.根據權利要求5所述的回轉窯吸塵裝置，其特征在于：所述匯集管的底部設有清理口。

7.根據權利要求1-3任一項所述回轉窯吸塵裝置，其特征在于：所述回轉窯吸塵裝置還包括過濾器和回收容器，所述吸塵管通過所述過濾器與所述吸塵器連接，所述回收容器設置在所述過濾器的底部，經所述過濾器攔截的粉塵能夠落入所述回收容器內。

8.一種回轉窯系統，其特征在于，包括回轉窯和如權利要求1-7任一項所述的回轉窯吸塵裝置，所述回轉窯包括窯尾和窯筒。

9.根據權利要求8所述的回轉窯系統，其特征在于：所述窯尾套設在所述窯筒的一端上，所述窯筒能夠相對于所述窯尾轉動，所述環形吸塵罩套設在所述窯筒上，并且固定在所述窯尾上，所述環形吸塵罩與所述窯筒之間具有環形間隙。

10.根據權利要求9所述的回轉窯系統，其特征在于：所述環形吸塵罩包括沿遠離所述窯尾的方向依次設置的安裝板部、連接管部和環形罩體部，所述安裝板部固定在所述窯尾上，所述連接管部的一端固定在所述安裝板部上，所述連接管部的另一端固定在所述環形罩體部上，所述環形罩體部遠離連接管部的一端與所述窯筒之間具有所述環形間隙。

技術總結
本申請屬于回轉窯粉塵處理技術領域，具體提供一種回轉窯吸塵裝置及回轉窯系統，回轉窯吸塵裝置包括吸塵器、環形吸塵罩和多個吸塵管，環形吸塵罩用于套設在回轉窯上，并且對應回轉窯的窯尾與窯筒的縫隙設置，多個吸塵管沿環形吸塵罩的周向間隔分布，吸塵管的一端與環形吸塵罩的內腔連通，吸塵管的另一端與吸塵器連接。從回轉窯的窯尾與窯筒之間的縫隙噴出的粉塵進入環形吸塵罩內，然后隨著氣流沿著吸塵管流向吸塵器，實現粉塵的收集，有效避免由于粉塵噴射到外部環境中而造成的環境污染和清潔成本增加的問題，而通過設置多個吸塵管，使得進入環形吸塵罩內的粉塵能夠分散地進入各個吸塵管內，從而能夠提高吸塵效率。

技術研發人員：史興元,余后龍,孫晉永,黃成勇
受保護的技術使用者：華友新能源科技（衢州）有限公司
技術研發日：20240307
技術公布日：2025/4/28
