本技術涉及電極片烘干，特別是涉及一種烘烤設備。

背景技術：

1、在電池的電極片的制造過程中，若電極片上殘留有溶劑，溶劑可能會與電解液發生反應而導致電極片被腐蝕，或者引起電池內部產氣膨脹，影響電池的可靠性，因此，需要去除電極片上殘留的溶劑以提高電池的可靠性。

2、現有的烘烤設備采用熱風循環的方式對電極片進行烘烤，但是，熱風循環過程受限于烘烤設備的結構設計，容易出現氣流波動等不穩定性問題，難以穩定地對電極片進行加熱，導致電極片的烘干速度受限，影響電極片的烘干效率，因此，如何提高電極片的烘干效率是目前本領域亟待解決的技術問題。

技術實現思路

1、鑒于上述問題，本技術提供烘烤設備，以提高電極片的烘干效率。

2、本技術提供了一種烘烤設備，烘烤設備包括：箱體，形成有烘烤腔；第一加熱件，設于烘烤腔內；第一容器，設于烘烤腔內，且與第一加熱件接觸設置，第一容器形成有第一容納腔，第一容納腔用于容納電極片；壓板，用于壓設于電極片遠離第一加熱件的一側。通過將第一容器及第一加熱件設于烘烤腔內，且第一容器與第一加熱件接觸設置，并將電極片設于第一容器形成的第一容納腔內，將壓板壓設于電極片遠離第一加熱件的一側，一方面，通過將第一容器與第一加熱件接觸，以使第一加熱件產生的熱量能夠以熱傳導的方式傳遞至電極片上，從而能夠持續且穩定地對電極片進行加熱，有助于加快電極片表面的溶劑的蒸發速度，從而能夠有效提高電極片的烘干效率；另一方面，第一容器能夠隔離第一加熱件與電極片直接接觸，使得第一加熱件產生的熱量不能夠直接作用于電極片，從而能夠降低因高溫而導致電極片老化或者電極片表面的活性材料受損等風險；第三方面，第一加熱件在長期使用的過程中可能會產生例如金屬氧化物或者揮發性有機物等污染物，第一容器能夠阻擋第一加熱件產生的污染物接觸電極片，能夠有效提高電極片的穩定性及可靠性；并且，壓板的設置，使得第一加熱件、第一容器及電極片三者能夠更好地接觸，以使第一加熱件產生的熱量能夠通過第一容器快速且均勻地傳導至電極片上，不僅能夠提高熱傳導效率，減少熱量在傳導過程中的損耗，而且還能夠減少電極片局部過熱或受熱不均等問題的出現，從而能夠顯著提高電極片的烘干效率及烘干效果。

3、在一些實施例中，第一加熱件沿第一方向位于第一容器的一側，第一方向配置為電極片的層疊方向。如此設置，使得第一加熱件產生的熱量能夠沿著電極片的層疊方向向電極片逐層傳導，從而能夠提高熱傳導效率，減少熱量在傳導過程中的損耗，有效提高了電極片的烘干效率，降低了能耗。

4、在一些實施例中，在烘烤狀態下，第一方向?yàn)橹亓Ψ较颍刂亓Ψ较颍瑝喊濉㈦姌O片、第一容器的底壁及第一加熱件依次接觸設置。如此設置，一方面，在重力作用下，壓板能夠更好地?cái)D壓電極片及第一容器的底壁，能夠進一步提高第一加熱件、第一容器及電極片三者的接觸效果，從而能夠進一步提高熱傳導效率，進而能夠提高電極片的烘干效率及烘干效果；第三方面，壓板能夠?yàn)殡姌O片提供均勻的壓力，從而降低電極片產生壓痕或者電極片的邊緣發生翹起等風險，能夠有效提高電極片的一致性和可靠性。

5、在一些實施例中，第一容器包括第一底板，第一底板作為第一容器的底壁與第一加熱件接觸設置；壓板用于壓設于電極片背向第一底板的一側。如此設置，使得第一底板與壓板能夠?qū)﹄姌O片起到定位的作用，能夠降低電極片在烘烤的過程中因受熱或者氣流的作用發生位移或者變形等風險。

6、在一些實施例中，第一容器還包括第一側板，第一側板圍繞第一底板的外緣設置以形成第一容納腔，第一側板遠離第一底板的一端形成有連通第一容納腔的開口，壓板設于開口處。通過將第一側板圍繞第一底板的外緣設置以形成第一容納腔，一方面，第一側板能夠?qū)υO(shè)于第一容納腔內的電極片起到限位的作用，進一步降低電極片在烘烤的過程中因受熱或者氣流的作用發生位移或者變形等風險，能夠提高電極片的一致性和可靠性；另一方面，第一側板還能夠引導第一加熱件產生的熱量由第一底板沿著電極片的層疊方向朝向遠離第一導熱件的方向傳導，并限制熱量沿垂直于電極片的層疊方向的方向向外擴散，以減少熱量損失，能夠有效提高第一加熱件產生的熱量的傳導效率及有效利用率，從而能夠有效提高電極片烘干效率，降低了烘烤設備的能耗。

7、在一些實施例中，第一側板設有連通烘烤腔與第一容納腔的第一通孔。如此設置，一方面，便于第一容納腔內的水汽通過第一通孔排出，降低因水汽在第一容納腔內聚集或者冷凝而導致電極片干燥不均勻等風險；另一方面，第一通孔的設置能夠平衡烘烤腔與第一容納腔之間的壓力差，降低因壓力差而導致第一側板及電極片變形或者開裂等風險。

8、在一些實施例中，箱體形成有循環流道，循環流道、烘烤腔及第一容納腔依次連通；烘烤設備還包括：第二加熱件，設于循環流道內；吹風組件，設于循環流道內，吹風組件用于驅動循環流道內的氣流經由烘烤腔流入第一容納腔內，并從第一容納腔經由烘烤腔流回循環流道內。通過第二加熱件對循環流道內的氣流進行加熱，并通過吹風組件驅動循環流道內的氣流經由烘烤腔流入第一容納腔內，并從第一容納腔經由烘烤腔流回循環流道內，一方面，使得氣流能夠沿著循環流道、烘烤腔及第一容納腔循環流動，有利于減小烘烤腔內的溫度差異，從而能夠提高電極片的加熱均勻性；另一方面，氣流在循環的過程中能夠帶走電極片附近的水汽，能夠降低因水汽在電極片附近聚集或者冷凝而導致電極片干燥不均勻等風險；第三方面，第二加熱件不僅能夠?yàn)檠h(huán)流道提供基礎熱源，而且還能夠?qū)暮婵厩涣魅胙h(huán)流道的氣流進行補溫，以減少氣流在循環的過程中的熱量損耗，并使隨氣流流入循環流道的水汽蒸發，以降低從循環流道流入烘烤腔的氣流的水汽含量，能夠有效提高電極片的烘干效率及質量。

9、在一些實施例中，箱體包括：內膽，形成烘烤腔；外殼，套設于內膽外，且與內膽間隔設置，以在外殼與內膽之間形成循環流道；其中，內膽設有連通烘烤腔與循環流道的第二通孔。如此設置，使得吹風組件能夠驅動循環流道內的氣流依次通過烘烤腔及第一容納腔，并流回循環流道內，以形成氣流循環，不僅能夠減小烘烤腔內的溫度差異，提高電極片的加熱均勻性，而且氣流在循環的過程中能夠帶走電極片附近的水汽，能夠降低因水汽在電極片附近聚集或者冷凝而導致電極片干燥不均勻等風險。

10、在一些實施例中，循環流道包括第一流道；內膽包括第一背板、相對設置的兩個第二側板及相對設置的兩個第三側板，兩個第二側板、兩個第三側板設于第一背板的同側，且圍繞第一背板的外緣設置以形成烘烤腔；第二加熱件設于兩個第三側板中的至少一者，兩個第二側板設有第二通孔；兩個第二側板及第一背板均與外殼間隔設置，以形成圍繞兩個第二側板及第一背板的第一流道。如此設置，一方面，使得氣流能夠從第一流道經由兩個第二側板中的一者上的第二通孔流入烘烤腔及第一容納腔內，并經由兩個第二側板中的另一者上的第二通孔流回第一流道，以形成熱對流，使氣流能夠穩定且快速地循環流動，不僅能夠提高電極片的升溫速度及受熱均勻性，而且還能夠減少熱量的散失；另一方面，通過在未設置第二加熱件的第二側板上設置第二通孔，在未設置第二通孔的第三側板上設置第二加熱件，不僅能夠減小因循環流道內的氣流未充分混合而導致烘烤腔內溫度分布不均的現象，以提高烘烤腔內的溫度分布均勻性，而且還能夠降低經由第二通孔流入第一流道的水汽直接與第二加熱管接觸，而導致第二加熱管被水汽氧化或腐蝕等風險，有助于延長第二加熱管的使用壽命。

11、在一些實施例中，循環流道還包括第二流道，第二加熱件設于一第三側板；另一第三側板設有第二通孔，且與外殼間隔設置，以在另一第三側板背向烘烤腔的一側形成第二流道，第二流道與第一流道連通。第二加熱件能夠?qū)ρh(huán)流道內的氣流進行加熱，經過第二加熱件加熱的氣流朝向第一流道及第二流道擴散并混合，能夠提高第一流道及第二流道內氣流的溫度均勻性。

12、在一些實施例中，吹風組件包括磁流風機。能夠提高吹風組件的安裝區域的密封性，以降低吹風組件的安裝對循環流道內的溫度的影響，有利于減少循環流道內的熱量散失。

13、在一些實施例中，烘烤設備還包括第二容器，第二容器設于烘烤腔內，且形成有第二容納腔，第一加熱件與第一容器均設于第二容納腔內。如此設置，有助于提高電極片的升溫速率，且能夠減小第一加熱件產生的熱量散失，提高了能量的利用率。

14、在一些實施例中，第二容器包括：第二底板，第一加熱件設于第二底板朝向第二容納腔的一側；相對設置的兩個第四側板，與第二底板的外緣連接以形成第二容納腔，且與第二側板同側設置，第四側板設有連通烘烤腔與第二容納腔的第三通孔。通過使相對設置的兩個第四側板與內膽的第二側板同側設置，并在第四側板上設置第三通孔，一方面，能夠促進氣流形成對流，使電極片受熱更均勻；另一方面，第四側板能夠?qū)υO(shè)于第二容納腔內的第一容器起到限位的作用，降低第二容器在安裝或取出的過程中，第一容器發生晃動或掉落等風險，從而能夠降低電極片變形或損壞等風險，能夠提高電極片的可靠性。

15、在一些實施例中，烘烤設備包括多個第二容器，每一第二容器內均設有多個第一容器。如此設置，便于快速往烘烤腔裝載或取出電極片，能夠提高電極片的裝載與取出效率，有助于縮短電極片的烘干時長。

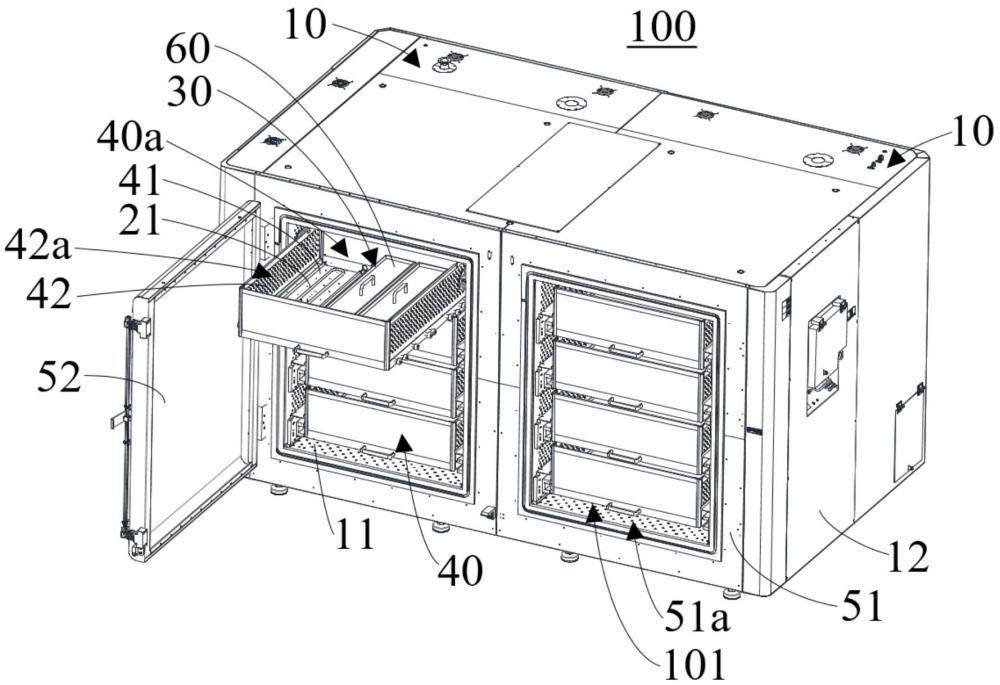

16、在一些實施例中，烘烤設備包括多個箱體，電極片包括正電極片和負電極片，多個箱體中的一部分用于烘烤正電極片，另一部分用于烘烤負電極片。通過將烘烤設備配置為包括多個箱體，多個箱體中的一部分用于烘烤正電極片，另一部分用于烘烤負電極片，以降低正電極片及負電極片混淆等風險。
