本技術涉及蓄熱室積灰清理裝置，具體涉及一種蓄熱室扒灰裝置。

背景技術：

1、蓄熱室實際是一種余熱回收裝置，它屬于廢氣余熱利用系統的一部分，利用耐火材料做蓄熱體(稱為格子磚)，蓄積從窯內排出煙氣的部分熱量，用來加熱進入窯內的空氣。

2、浮法窯爐中后期，隨著原料料灰進入蓄熱室以及蓄熱室格子磚的剝落，蓄熱室底部沉積了大量的灰渣，阻礙煙氣及助燃風的通行，傳統的做法，安排保窯人員通過扒灰門進入內部清理，積灰較多時，需要借助扒灰鏟向外清理，將扒灰鏟上套接繩索，幾個人在外面拉動繩索，從而使聚攏的積灰排出蓄熱室。由于積灰結塊，重量較大，人工拉動繩索時非常吃力，且人力持續能力差，效率低。

3、授權公告號為cn206654837u的實用新型專利提供一種玻璃基板生產用窯爐，其中提到了一種工業窯爐用吸塵裝置。該吸塵裝置包括具有吸塵管口和出塵管口的吸塵管，該吸塵管的管壁旁通有壓縮空氣進氣支管，壓縮空氣進氣支管吹出的壓縮空氣吹向出塵管口，以便在吸塵管口處形成負壓區域，吸塵裝置還包括用于冷卻吸塵管的第一冷卻結構。這樣，通過壓縮空氣進氣支管朝向出塵管口吹入壓縮空氣，以便在吸塵管的吸塵管口處形成負壓區域，從而將工業窯爐內的高溫積灰抽吸出來。

4、但此種吸塵裝置只能適用清除重量輕、體積較小的積灰，而對于結塊的積灰則無法使用。基于此，現有技術仍然有待改進。

技術實現思路

1、針對現有技術的不足，本實用新型提出一種蓄熱室扒灰裝置，至少能夠解決現有的扒灰裝置使用范圍受限且清除效率較低的技術問題。

2、本實用新型的一種蓄熱室扒灰裝置包括扒灰鏟和牽引裝置。扒灰鏟設置于蓄熱室內。牽引裝置設置在蓄熱室外，牽引裝置通過牽引繩與扒灰鏟連接并牽引扒灰鏟朝向蓄熱室外移動。

3、在一些實施例中，牽引裝置包括卷揚機，以及牽引繩為卷揚機上的鋼絲繩，鋼絲繩與扒灰鏟連接。卷揚機通過纏繞鋼絲繩牽引扒灰鏟向蓄熱室扒灰門處移動。

4、在一些實施例中，卷揚機通過固定機構固定在預設位置，以確保卷揚機具有足夠的穩定性，防止在工作時產生滑動或傾覆。

5、在一些實施例中，蓄熱室扒灰裝置還包括定滑輪系統，定滑輪系統的定滑輪通過支撐組件轉動設置在目標墻體上，目標墻體處于蓄熱室扒灰門的前側；卷揚機的鋼絲繩繞過定滑輪與扒灰鏟連接。通過上述連接方式，可以改變力的方向和分配載荷，允許操作者以更合適的角度或方向對扒灰鏟施加力量。且還可以幫助減少鋼絲繩與其它部件之間的摩擦，使得操作更加省力，延長鋼絲繩的使用壽命，從而提高整個系統的工作效率。

6、在一些實施例中，支撐組件有多個，沿第一方向依次間隔地設置在目標墻體朝向蓄熱室的一側，每個支撐組件的位置和數量與蓄熱室格子磚的位置和數量分別對應。

7、在一些實施例中，支撐組件包括膨脹螺栓，膨脹螺栓的頭部插入目標墻體內，膨脹螺栓的端部設置有拉環，定滑輪系統的滑輪支架可拆卸地連接在拉環上，便于定滑輪的快速安裝于拆卸，方便根據清理不同蓄熱室的積灰更換定滑輪的擺放位置。

8、在一些實施例中，扒灰鏟包括鏟頭和鏟柄，鏟頭上具有止擋面，止擋面的底部為平面；鏟柄與鏟頭連接，且與止擋面呈預設夾角設置，使得止擋面能夠與積灰充分接觸；鏟柄與卷揚機上的鋼絲繩連接，鏟柄在受鋼絲繩的拉力移動時與止擋面之間始終保持預設夾角。

9、在一些實施例中，鏟柄上設置有第一掛鉤；鋼絲繩的端部設置有與第一掛鉤掛扣的第二掛鉤，方便鏟柄與鋼絲繩之間快速連接且不脫鉤。

10、在一些實施例中，卷揚機處于定滑輪系統的下方，使動滑輪能夠分擔一部分重量，從而減少卷揚機3需要提供的拉力。

11、在一些實施例中，止擋面與鏟柄之間的預設夾角不超過90°，提高使用舒適度，且能夠保障裝置強度，減小作業阻力。

12、本實用新型的有益效果為：本實用新型通過設置扒灰鏟和牽引裝置，在將蓄熱室內的積灰向外進行清理時，利用牽引裝置自動拉動扒灰鏟向蓄熱室扒灰口移動，將積灰清除。該牽引裝置與扒灰鏟的配合使用，能夠替代人工操作，能夠減少人工投入，提高工作效率，提高操作安全性。且利用扒灰鏟清理積灰能夠對滿足不同的積灰形態，無需將呈塊狀的積灰破碎成小顆粒，節省清理時間，適用范圍廣泛。

技術特征：

1.一種蓄熱室扒灰裝置，其特征在于，包括：

2.根據權利要求1所述的蓄熱室扒灰裝置，其特征在于，所述牽引裝置包括卷揚機(3)，以及所述牽引繩為所述卷揚機(3)上的鋼絲繩(4)，所述鋼絲繩(4)與所述扒灰鏟(8)連接。

3.根據權利要求2所述的蓄熱室扒灰裝置，其特征在于，所述卷揚機(3)通過固定機構固定在預設位置。

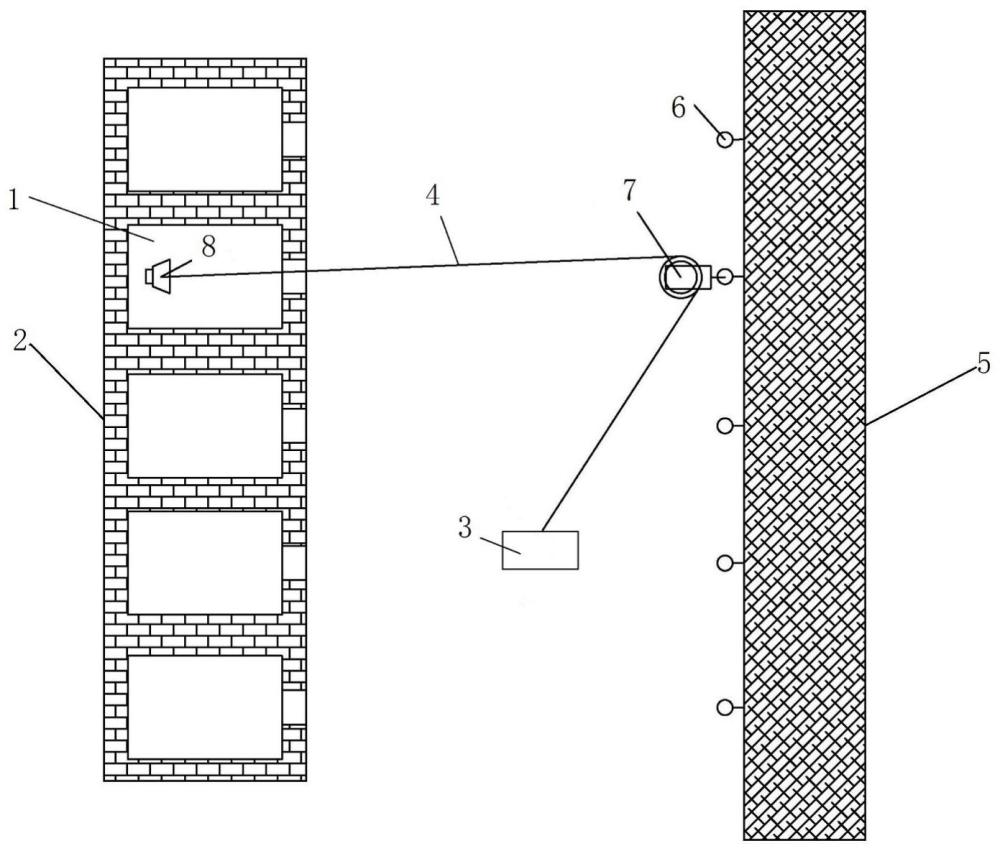

4.根據權利要求2所述的蓄熱室扒灰裝置，其特征在于，還包括定滑輪系統(7)，所述定滑輪系統(7)的定滑輪通過支撐組件(6)轉動設置在目標墻體(5)上，所述目標墻體(5)處于所述蓄熱室(1)扒灰門的前側；所述卷揚機(3)的鋼絲繩(4)繞過所述定滑輪與所述扒灰鏟(8)連接。

5.根據權利要求4所述的蓄熱室扒灰裝置，其特征在于，所述支撐組件(6)有多個，沿第一方向依次間隔地設置在所述目標墻體(5)朝向所述蓄熱室(1)的一側，每個支撐組件(6)的位置和數量與所述蓄熱室(1)的位置和數量分別對應。

6.根據權利要求5所述的蓄熱室扒灰裝置，其特征在于，所述支撐組件(6)包括膨脹螺栓，所述膨脹螺栓的頭部插入所述目標墻體(5)內，所述膨脹螺栓的端部設置有拉環，所述定滑輪系統(7)的滑輪支架可拆卸地連接在所述拉環上。

7.根據權利要求2所述的蓄熱室扒灰裝置，其特征在于，所述扒灰鏟(8)包括鏟頭和鏟柄，所述鏟頭上具有止擋面，所述止擋面的底部為平面；鏟柄與所述鏟頭連接，且與所述止擋面呈預設夾角設置；所述鏟柄與所述卷揚機(3)上的鋼絲繩(4)連接。

8.根據權利要求7所述的蓄熱室扒灰裝置，其特征在于，鏟柄上設置有第一掛鉤；所述鋼絲繩(4)的端部設置有與所述第一掛鉤掛扣的第二掛鉤。

9.根據權利要求4所述的蓄熱室扒灰裝置，其特征在于，所述卷揚機(3)處于所述定滑輪系統(7)的下方。

10.根據權利要求7所述的蓄熱室扒灰裝置，其特征在于，所述止擋面與所述鏟柄之間的預設夾角不超過90°。

技術總結
本技術涉及蓄熱室積灰清理裝置技術領域，具體涉及一種蓄熱室扒灰裝置。本技術的一種蓄熱室扒灰裝置包括扒灰鏟和牽引裝置。扒灰鏟設置于蓄熱室內。牽引裝置設置在蓄熱室外，牽引裝置通過牽引繩與扒灰鏟連接并牽引扒灰鏟朝向蓄熱室外移動，將積灰清除。能夠替代人工操作，能夠減少人工投入，提高工作效率，提高操作安全性。

技術研發人員：李青,李赫然,潘寧,戴海波,宋述遠,黃志軍,吳彥冰,江宏英,顏志方
受保護的技術使用者：湖南興懷新材料科技有限公司
技術研發日：20240423
技術公布日：2025/4/28
