本技術涉及茶葉烘干，尤其涉及一種茶葉水分烘干裝置。

背景技術：

1、在茶葉的初制加工工作中，烘干是非常關鍵的一道工序，通過加熱空氣的溫度，對茶葉進行物理加熱，從而使得茶葉流失水分的過程，其優點是受熱較為均勻，無異雜味，在將多余水分去除的同時，茶葉會產生不同的感官品質，茶葉在制作時，一般通過茶葉水分烘干裝置對茶葉的水分進行去除。

2、在熱氣對茶葉完成烘干后排出時仍具有較高的溫度，但現有的茶葉水分烘干裝置在使用時，一般將熱氣直接排出，無法使熱氣得到充分的二次利用，造成了熱能浪費，因此提出了一種茶葉水分烘干裝置。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種茶葉水分烘干裝置，用于解決上述背景技術中提出的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種茶葉水分烘干裝置，包括裝置主體，所述裝置主體內部設置有箱門組件，所述裝置主體頂部固定設置有熱風機，所述熱風機的進風端固定設置有進風管，所述熱風機的出風端固定設置有保溫管，所述保溫管的一端與裝置主體的內壁固定設置，所述裝置主體內壁設置有放置組件，所述裝置主體內部設置有回流組件，所述裝置主體通過回流組件設置有連接管，所述連接管的表面固定設置有預熱箱，所述預熱箱的左側與裝置主體右側固定設置，且預熱箱的內壁與進風管的表面固定設置，所述預熱箱的內壁固定設置有排風管。

4、優選的，所述箱門組件包括鉸接設置在裝置主體內部的箱門，所述箱門的前側固定設置有把手。

5、優選的，所述放置組件包括固定設置在裝置主體內壁的固定套，所述固定套的內部搭接設置有支撐架，所述支撐架內壁固定設置有濾網一。

6、優選的，所述回流組件包括固定設置在裝置主體內部的固定罩，所述固定罩的內壁固定設置有濾網二，所述固定罩的內壁與連接管表面固定設置。

7、優選的，所述進風管的內部固定設置有濾網三，且濾網三呈圓形結構。

8、優選的，所述裝置主體底部固定設置有支撐腿，所述支撐腿的底部固定設置有橡膠墊。

9、優選的，所述固定套、支撐架和濾網一的數量均為若干個，且若干個固定套、支撐架和濾網一分別呈線性陣列式分布。

10、與現有技術相比，本實用新型的有益效果是：該茶葉水分烘干裝置，將排出的熱氣通過回流組件和連接管排入預熱箱內部，對新進入進風管的空氣進行加熱，將熱氣進行二次利用，避免了在熱氣對茶葉完成烘干后直接排出，造成熱能浪費的情況，同時節省了熱風機所需耗費的電能，降低了生產成本。

技術特征：

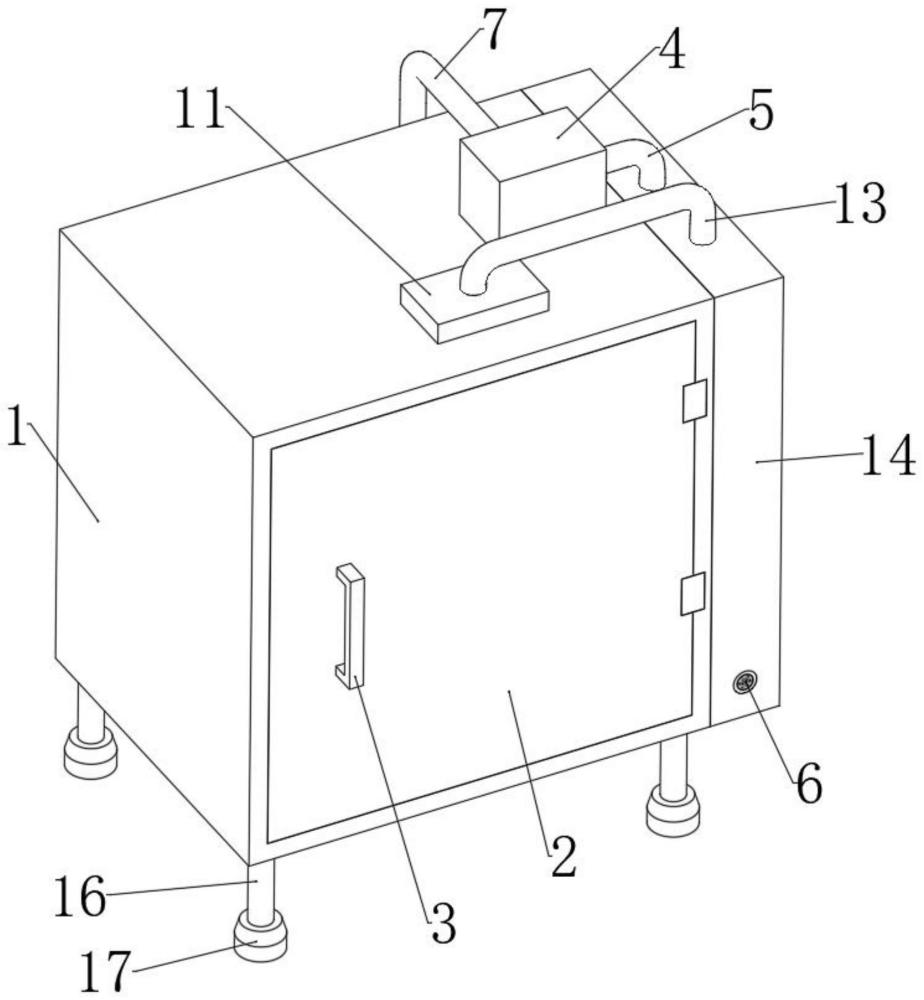

1.一種茶葉水分烘干裝置，包括裝置主體(1)，其特征在于，所述裝置主體(1)內部設置有箱門組件，所述裝置主體(1)頂部固定設置有熱風機(4)，所述熱風機(4)的進風端固定設置有進風管(5)，所述熱風機(4)的出風端固定設置有保溫管(7)，所述保溫管(7)的一端與裝置主體(1)的內壁固定設置，所述裝置主體(1)內壁設置有放置組件，所述裝置主體(1)內部設置有回流組件，所述裝置主體(1)通過回流組件設置有連接管(13)，所述連接管(13)的表面固定設置有預熱箱(14)，所述預熱箱(14)的左側與裝置主體(1)右側固定設置，且預熱箱(14)的內壁與進風管(5)的表面固定設置，所述預熱箱(14)的內壁固定設置有排風管(15)。

2.根據權利要求1所述的一種茶葉水分烘干裝置，其特征在于，所述箱門組件包括鉸接設置在裝置主體(1)內部的箱門(2)，所述箱門(2)的前側固定設置有把手(3)。

3.根據權利要求1所述的一種茶葉水分烘干裝置，其特征在于，所述放置組件包括固定設置在裝置主體(1)內壁的固定套(8)，所述固定套(8)的內部搭接設置有支撐架(9)，所述支撐架(9)內壁固定設置有濾網一(10)。

4.根據權利要求1所述的一種茶葉水分烘干裝置，其特征在于，所述回流組件包括固定設置在裝置主體(1)內部的固定罩(11)，所述固定罩(11)的內壁固定設置有濾網二(12)，所述固定罩(11)的內壁與連接管(13)表面固定設置。

5.根據權利要求1所述的一種茶葉水分烘干裝置，其特征在于，所述進風管(5)的內部固定設置有濾網三(6)，且濾網三(6)呈圓形結構。

6.根據權利要求1所述的一種茶葉水分烘干裝置，其特征在于，所述裝置主體(1)底部固定設置有支撐腿(16)，所述支撐腿(16)的底部固定設置有橡膠墊(17)。

7.根據權利要求3所述的一種茶葉水分烘干裝置，其特征在于，所述固定套(8)、支撐架(9)和濾網一(10)的數量均為若干個，且若干個固定套(8)、支撐架(9)和濾網一(10)分別呈線性陣列式分布。

技術總結
本技術公開了一種茶葉水分烘干裝置，包括裝置主體，所述裝置主體內部設置有箱門組件，所述裝置主體頂部固定設置有熱風機，所述熱風機的進風端固定設置有進風管，所述熱風機的出風端固定設置有保溫管，所述保溫管的一端與裝置主體的內壁固定設置，所述裝置主體內壁設置有放置組件，所述裝置主體內部設置有回流組件，所述裝置主體通過回流組件設置有連接管，所述連接管的表面固定設置有預熱箱，該茶葉水分烘干裝置，將排出的熱氣通過回流組件和連接管排入預熱箱內部，對新進入進風管的空氣進行加熱，將熱氣進行二次利用，避免了在熱氣對茶葉完成烘干后直接排出，造成熱能浪費的情況，同時節省了熱風機所需耗費的電能，降低了生產成本。

技術研發人員：李忠偉,鄭峻,陳君助,林長輝,吳金文,林紅丹,邱艷
受保護的技術使用者：貴州苔熙生態茗茶文化有限公司
技術研發日：20240428
技術公布日：2025/4/28
