本技術涉及均溫板，具體而言，涉及一種支撐柱結構及均溫板。

背景技術：

1、隨著社會的進步發展，機械加工制造領域也飛速發展，現有許多科技產品（電子產品/家電）被應用于人們的生活中，人們對它們的依賴也越來越強，從而導致這些產品的需求量也越來越大，其中電子設備最甚。而現在人們對它們的便攜性和輕量化要求更高，要求機身體積小、薄還要輕。基于這些電子設備的特性，它們運行時常常會伴隨熱量的產生，對于這些輕薄機身而言，些許熱量的產生都會被使用者輕易地感知到，導致使用者體驗感不佳，所以這些設備都需要一個溫度管控系統來提高設備穩定性，從而增加用戶體驗感。

2、vc均溫板是應用于電子設備中常見的散熱手段，體積小散熱效率高，利用氣液相變原理快速將熱量轉移到產品全身，降低局部溫度達到散熱效果；現有均溫板上的支撐柱大多數是用刻蝕或者沖壓成型，都是在原有材質上進行加工，而前者對環境污染，可再利用率低，后者每一個產品都要進行沖壓模具的更換，這樣會導致成本增加且精度低，由于毛細芯是由一條條0.05mm左右的金屬絲編織而成，當金屬支持柱過壓時還會出現毛細芯斷裂等問題。因此我們對此做出改進，提出一種支撐柱結構及均溫板。

技術實現思路

1、本實用新型的目的在于：針對目前存在的現有均溫板上的支撐柱大多數是用刻蝕或者沖壓成型，存在對環境污染大且精度低等問題。

2、為了實現上述發明目的，本實用新型提供了支撐柱結構及均溫板，以改善上述問題。

3、本申請具體是這樣的：

4、一種支撐柱結構，包括底板，所述底板的頂部設置有若干個碳纖維支撐柱，所述碳纖維支撐柱采用碳纖維制作而成。

5、作為本申請優選的技術方案，所述碳纖維支撐柱的形狀為圓臺狀或圓柱狀。

6、作為本申請優選的技術方案，所述碳纖維支撐柱與底板之間采用焊接或膠粘連接。

7、一種均溫板，使用支撐柱結構，包括連接在底板上的蓋板，所述蓋板的中部向遠離底板的一面凹陷以形成容置腔，所述碳纖維支撐柱遠離底板的一端與容置腔接觸。

8、作為本申請優選的技術方案，所述底板以及蓋板上均開設有若干個安裝孔，且底板上的安裝孔與蓋板上的安裝孔相對應。

9、作為本申請優選的技術方案，所述蓋板的一側固定連接有除氣小管，所述除氣小管的一端延伸至容置腔內。

10、作為本申請優選的技術方案，所述底板的外側固定連接有密封圈，所述密封圈的內壁與蓋板的外側面接觸。

11、作為本申請優選的技術方案，所述蓋板與密封圈之間設置有若干個固定件，固定件用于蓋板與密封圈之間的固定。

12、作為本申請優選的技術方案，所述固定件包括開設在蓋板頂部的卡槽以及可旋轉設置在密封圈頂部的彈片，所述彈片的底部固定連接有凸條，且凸條的外表面與卡槽插接。

13、作為本申請優選的技術方案，所述固定件還包括連接軸，所述連接軸固定安裝在密封圈的頂部，且彈片通過阻尼軸承套設在連接軸的外表面上。

14、與現有技術相比，本實用新型的有益效果：

15、在本申請的方案中：

16、為了解決現有技術中現有均溫板上的支撐柱大多數是用刻蝕或者沖壓成型，存在對環境污染大切精度低等問題，本申請通過設置碳纖維支撐柱，采用碳纖維支撐柱代替刻蝕和沖壓成型支撐柱，碳纖維具有散熱效果好，使用壽命長，重量輕等優點，由于碳纖維支撐柱采用非沖壓或刻蝕的方式設置在底板上，在碳纖維支撐柱過壓時不會出現毛細芯斷裂等問題，且能夠減少對環境的污染，可利用率高，且能夠提高精度，在均溫板進行氣液轉變時，碳纖維能更加快速的將氣體快速冷凝成液體，且在過壓時由于毛細芯結構沒有斷裂，增加了液體回流的速度，提高了產品整體的性能。

技術特征：

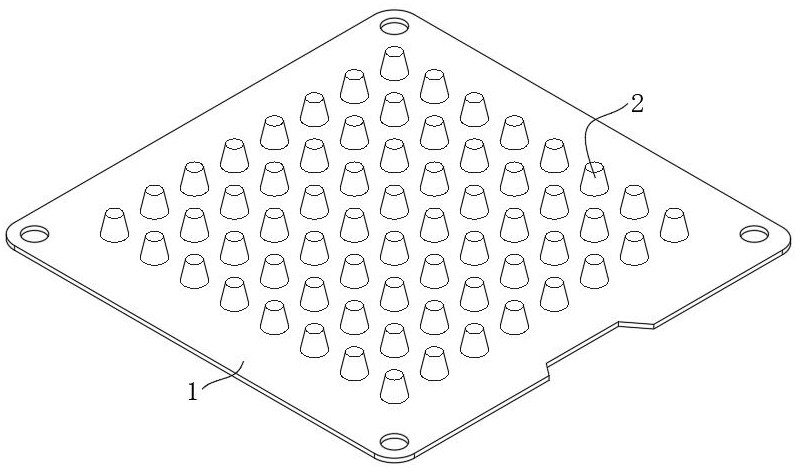

1.一種支撐柱結構，其特征在于，包括底板（1），所述底板（1）的頂部設置有若干個碳纖維支撐柱（2），所述碳纖維支撐柱（2）采用碳纖維制作而成；

2.一種均溫板，使用權利要求1所述支撐柱結構，其特征在于，包括連接在底板（1）上的蓋板（3），所述蓋板（3）的中部向遠離底板（1）的一面凹陷以形成容置腔（301），所述碳纖維支撐柱（2）遠離底板（1）的一端與容置腔（301）接觸。

3.根據權利要求2所述的一種均溫板，其特征在于，所述底板（1）以及蓋板（3）上均開設有若干個安裝孔（4），且底板（1）上的安裝孔（4）與蓋板（3）上的安裝孔（4）相對應。

4.根據權利要求3所述的一種均溫板，其特征在于，所述蓋板（3）的一側固定連接有除氣小管（302），所述除氣小管（302）的一端延伸至容置腔（301）內。

5.根據權利要求4所述的一種均溫板，其特征在于，所述底板（1）的外側固定連接有密封圈（5），所述密封圈（5）的內壁與蓋板（3）的外側面接觸。

6.根據權利要求5所述的一種均溫板，其特征在于，所述蓋板（3）與密封圈（5）之間設置有若干個固定件，固定件用于蓋板（3）與密封圈（5）之間的固定。

7.根據權利要求6所述的一種均溫板，其特征在于，所述固定件包括開設在蓋板（3）頂部的卡槽（603）以及可旋轉設置在密封圈（5）頂部的彈片（601），所述彈片（601）的底部固定連接有凸條（602），且凸條（602）的外表面與卡槽（603）插接。

8.根據權利要求7所述的一種均溫板，其特征在于，所述固定件還包括連接軸（6），所述連接軸（6）固定安裝在密封圈（5）的頂部，且彈片（601）通過阻尼軸承套設在連接軸（6）的外表面上。

技術總結
本申請提供了一種支撐柱結構及均溫板，涉及均溫板技術領域。支撐柱結構包括底板，底板的頂部設置有若干個碳纖維支撐柱，碳纖維支撐柱采用碳纖維制作而成。本申請通過設置碳纖維支撐柱，采用碳纖維支撐柱代替刻蝕和沖壓成型支撐柱，碳纖維具有散熱效果好，使用壽命長，重量輕等優點，由于碳纖維支撐柱采用非沖壓或刻蝕的方式設置在底板上，在碳纖維支撐柱過壓時不會出現毛細芯斷裂等問題，且能夠減少對環境的污染，可利用率高，且能夠提高精度，在均溫板進行氣液轉變時，碳纖維能更加快速的將氣體快速冷凝成液體，且在過壓時由于毛細芯結構沒有斷裂，增加了液體回流的速度，提高了產品整體的性能。

技術研發人員：陳宇,李建衛,黃福星
受保護的技術使用者：深圳威鉑馳熱技術有限公司
技術研發日：20240426
技術公布日：2025/4/28
