本技術涉及水加熱設備，尤其涉及一種熱水裝置。

背景技術：

1、現有的熱水器根據加熱水的能源不同分為電熱水器和燃氣熱水器，不論是電熱水器還是燃氣熱水器，在加熱水時所需要消耗的能量與待加熱水的初始溫度存在直接的關系，對于加熱到相同的設定溫度，進入熱水器的自來水的水溫越低，所需要消耗的電能或者燃氣則越多。尤其是在冬季，自來水本身的水溫就較低，而用戶洗澡、洗菜等所使用的熱水量較大，對水溫要求的溫度也較高，使得用戶的生活成本提高，給用戶帶來了一定的經濟負擔。

2、如何提出一種使用成本較低的熱水裝置是現在亟需解決的技術問題。

技術實現思路

1、本實用新型的目的在于提供一種熱水裝置，該熱水裝置的第一加熱件的能耗低，使得熱水裝置的使用成本降低。

2、為達此目的，本實用新型采用以下技術方案：

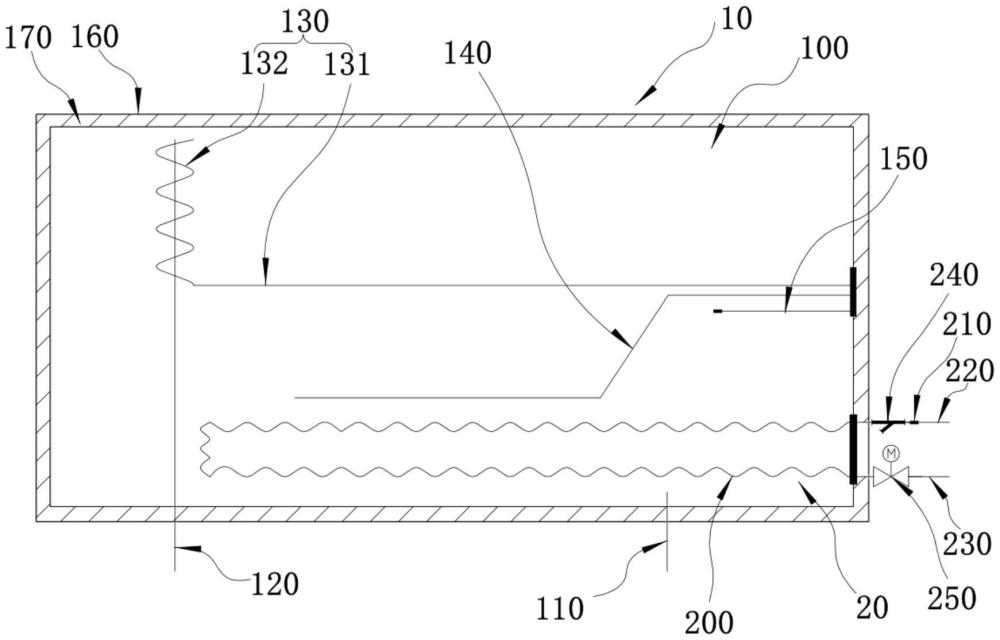

3、一種熱水裝置包括：主體結構，所述主體結構包括內膽、進水管、出水管和第一加熱件，所述進水管的出水端和所述出水管的進水端均伸入所述內膽內，所述第一加熱件的至少部分環繞所述出水管的進水端的周向設置；熱交換結構，所述熱交換結構包括位于所述內膽內的換熱件，所述換熱件能夠從位于所述內膽外的熱源件處吸取能量。

4、作為優選，所述主體結構還包括第二加熱件，所述第二加熱件位于所述內膽內，且與所述第一加熱件在所述內膽的深度方向上間隔設置。

5、作為優選，所述熱水裝置還包括第一溫度檢測件，所述第一溫度檢測件設置在所述內膽內，并用于檢測位于所述內膽內的水的水溫；和/或，所述換熱件為換熱管，所述換熱管內流通有換熱介質，所述熱水裝置還包括第二溫度檢測件，所述第二溫度檢測件用于檢測所述換熱介質的溫度；和/或，所述熱水裝置還包括第三溫度檢測件，所述第三溫度檢測件設置于所述出水管的進水端處。

6、作為優選，所述熱交換結構還包括開關結構，所述開關結構用于啟閉所述換熱件與位于所述內膽內的水之間的熱交換。

7、作為優選，所述換熱件為換熱管；所述熱交換結構還包括介質進管，所述介質進管的一端與所述換熱管的進口連通，另一端延伸至所述內膽外并與所述熱源件的出口連通；所述熱交換結構還包括介質出管，所述介質出管的一端與所述換熱管的出口連通，另一端延伸至所述內膽外并與所述熱源件的進口連通。

8、作為優選，所述介質進管內設置有過濾結構；和/或，所述介質進管內設置第二溫度檢測件；和/或，所述介質出管上設置有開關結構。

9、作為優選，所述換熱件為呈折線狀或者曲線狀的換熱管。

10、作為優選，所述第一加熱件為第一電熱管，所述第一電熱管包括相互連接的直管段和螺紋管段，所述直管段遠離所述螺紋管段的一端與所述內膽連接，所述螺紋管段環繞所述出水管的進水端的周向設置。

11、作為優選，所述第二加熱件為第二電熱管，所述第二電熱管為折線結構或者弧形結構。

12、作為優選，所述主體結構還包括外殼，所述外殼套設在所述內膽外，所述外殼和所述內膽之間設置有保溫結構。

13、本實用新型的有益效果：

14、本實用新型提供的熱水裝置包括主體結構和熱交換結構，主體結構包括內膽、進水管、出水管和第一加熱件，進水管的出水端和出水管的進水端均伸入內膽內，第一加熱件的至少部分環繞出水管的進水端的周向設置，熱交換結構包括位于內膽內的換熱件，換熱件能夠從位于內膽外的熱源件處吸取能量。該熱水裝置通過設置熱交換結構使得能夠對進入內膽內的自來水進行預加熱，使得自來水的水溫升高，從而降低了第一加熱件加熱內膽內的水至設定溫度所需的能耗，有利于降低熱水裝置的使用成本。且該熱水裝置通過將第一加熱件的至少部分環繞出水管的進水端的周向設置，使得進入出水管的水溫升迅速，利于實現快速出水。

技術特征：

1.一種熱水裝置，其特征在于，包括：

2.根據權利要求1所述的熱水裝置，其特征在于，

3.根據權利要求1所述的熱水裝置，其特征在于，

4.根據權利要求1所述的熱水裝置，其特征在于，

5.根據權利要求1所述的熱水裝置，其特征在于，

6.根據權利要求5所述的熱水裝置，其特征在于，

7.根據權利要求1所述的熱水裝置，其特征在于，

8.根據權利要求1所述的熱水裝置，其特征在于，

9.根據權利要求2所述的熱水裝置，其特征在于，

10.根據權利要求1所述的熱水裝置，其特征在于，

技術總結
本技術公開了一種熱水裝置。熱水裝置包括主體結構和熱交換結構，主體結構包括內膽、進水管、出水管和第一加熱件，熱交換結構包括位于內膽內的換熱件，換熱件能夠從位于內膽外的熱源件處吸取能量。該熱水裝置通過設置熱交換結構使得能夠對進入內膽內的自來水進行預加熱，使得自來水的水溫升高，從而降低了第一加熱件加熱內膽內的水至設定溫度所需的能耗，有利于降低熱水裝置的使用成本。且該熱水裝置通過將第一加熱件的至少部分環繞出水管的進水端的周向設置，使得進入出水管的水溫升迅速，利于實現快速出水。

技術研發人員：張文凱,曹立國,杜忠浩,張世秀,王剛,劉野
受保護的技術使用者：青島經濟技術開發區海爾熱水器有限公司
技術研發日：20240614
技術公布日：2025/4/28
