本技術涉及飼料顆粒，尤其涉及一種高效水產飼料顆粒干燥機。

背景技術：

1、顆粒飼料是具有營養全面，穩定性強的飼料，在水中不易潰散，不易污染水體，易消化吸收，農戶省工又省力等優點，深受廣大水產養殖戶的青睞，水產飼料是指在水生動物養殖過程中提供營養，供其生長所需的餌料。

2、中國專利申請cn201922502705.4的一項中國專利公開了一種顆粒飼料干燥機，其技術方案要點是：1.本實用新型中，傳送帶開始工作運轉，將顆粒飼料放入進料斗內，顆粒飼料通過進料斗進入到傳送帶，飼料擋板防止顆粒飼料落入到傳送帶左側，傳送帶在傳動，熱風機開始工作，空氣會從進氣口進入到儲存室內，熱風機產生的暖風會吹向傳送帶，傳送帶有利于顆粒飼料的運輸，熱風機會把飼料進行干燥處理，達到除濕效果；2.本實用新型中，傳送帶上面的顆粒飼料受到暖風影響，在傳送帶的末端與儲存室連接處設置有出料閥門，控制飼料的出量，干燥的飼料將從出料板運到飼料車，儲存室內安裝有溫度感應器，溫度感應器會隨著溫度的變化傳到溫度控制器，從而實時控制儲存室的溫度，保證儲存室處于恒溫的狀態；3.本實用新型中，傳送帶上少量的飼料會落入到收集器，最終積累到小閥門槽內，由小閥門控制飼料的流出，儲存室位于推車上方，中間連接有支撐架，起到了穩定裝置的作用，推車下端安裝有滾輪，方便裝置進行作業。

3、針對上述及現有的相關技術，發明人認為往往存在以下缺陷:工作人員在將飼料投放在干燥機本體內進行除濕時，通常工作人員對干燥機本體內持續投入大量飼料，從而較潮濕的飼料會結塊粘連，導致出現飼料干燥不均勻出現糊狀影響正常使用的情況；因此，針對上述問題提出一種高效水產飼料顆粒干燥機。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在工作人員對干燥機本體內持續投入大量飼料，從而較潮濕的飼料會結塊粘連，導致出現飼料干燥不均勻出現糊狀影響正常使用的缺點，而提出的一種高效水產飼料顆粒干燥機。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種高效水產飼料顆粒干燥機，包括干燥機本體，所述干燥機本體的表面安裝有出料倉，所述干燥機本體的表面設有調節裝置，所述調節裝置包括固定板，所述固定板與干燥機本體的表面固定連接，所述固定板的表面固定連接有伺服電機，所述伺服電機的輸出端固定連接有連接桿，所述連接桿的圓弧面開設有兩個滑孔，所述連接桿滑孔的內表面滑動連接有安裝板。

3、上述部件所達到的效果為：通過設置調節裝置，達到了對干燥機本體內的飼料進行翻滾的效果，避免了工作人員在將飼料投放在干燥機本體內進行除濕時，通常工作人員對干燥機本體內持續投入大量飼料，從而較潮濕的飼料會結塊粘連，導致出現飼料干燥不均勻出現糊狀影響正常使用的情況，提高了裝置的實用性。

4、優選的，所述連接桿滑孔的內表面固定連接有定位桿，所述安裝板的表面開設有定位槽，所述連接桿的一端固定連接有設置板。

5、優選的，所述設置板內螺紋插設有螺桿，所述螺桿的一端轉動連接有擋板。

6、上述部件所達到的效果為：以便于工作人員定期對安裝板進行拆卸清潔，防止飼料附著在安裝板的表面。

7、優選的，所述設置板內滑動插設有限位桿，所述限位桿的一端與擋板固定連接。

8、上述部件所達到的效果為：避免了擋板隨著螺桿的轉動而轉動的情況出現，提高了裝置的穩定性。

9、優選的，所述螺桿遠離擋板的一端固定連接有手柄，所述定位桿的尺寸與安裝板定位槽的尺寸相適配。

10、上述部件所達到的效果為：以便于工作人員穩定性轉動螺桿精確控制擋板的位置。

11、優選的，所述安裝板的表面固定連接有若干個長桿，所述安裝板的尺寸與連接桿滑孔的尺寸相適配。

12、上述部件所達到的效果為：以便于長桿對結塊的飼料進行預分散處理，減少安裝板對飼料揚起的壓力。

13、優選的，所述出料倉的兩側設有輔助裝置，所述輔助裝置包括兩個固定塊，兩個所述固定塊分別與出料倉的兩側固定連接。

14、優選的，所述固定塊內滑動插設有插板，所述插板的一側固定連接有矩形塊。

15、優選的，所述出料倉內滑動插設有兩個滑板，所述滑板的表面開設有若干個卡槽。

16、上述部件所達到的效果為：通過設置輔助裝置，達到了對出料倉的倉口進行調節的效果，可以方便工作人員使用不同容器進行飼料的打包，有效防止飼料在打包過程中的灑落和浪費，提高了裝置的穩定性。

17、優選的，所述矩形塊靠近固定塊的一側固定連接有彈簧，所述彈簧的一端與固定塊靠近矩形塊的一側固定連接。

18、上述部件所達到的效果為：彈簧的彈力帶動插板在固定塊內滑動自動插入卡槽內，提高了裝置的便捷性。

19、綜上所述，本實用新型的有益效果為：

20、1.本實用新型中，通過設置調節裝置，達到了對干燥機本體內的飼料進行翻滾的效果，避免了工作人員在將飼料投放在干燥機本體內進行除濕時，通常工作人員對干燥機本體內持續投入大量飼料，從而較潮濕的飼料會結塊粘連，導致出現飼料干燥不均勻出現糊狀影響正常使用的情況，提高了裝置的實用性。

21、2.本實用新型中，通過設置輔助裝置，達到了對出料倉的倉口進行調節的效果，可以方便工作人員使用不同容器進行飼料的打包，有效防止飼料在打包過程中的灑落和浪費，提高了裝置的穩定性。

技術特征：

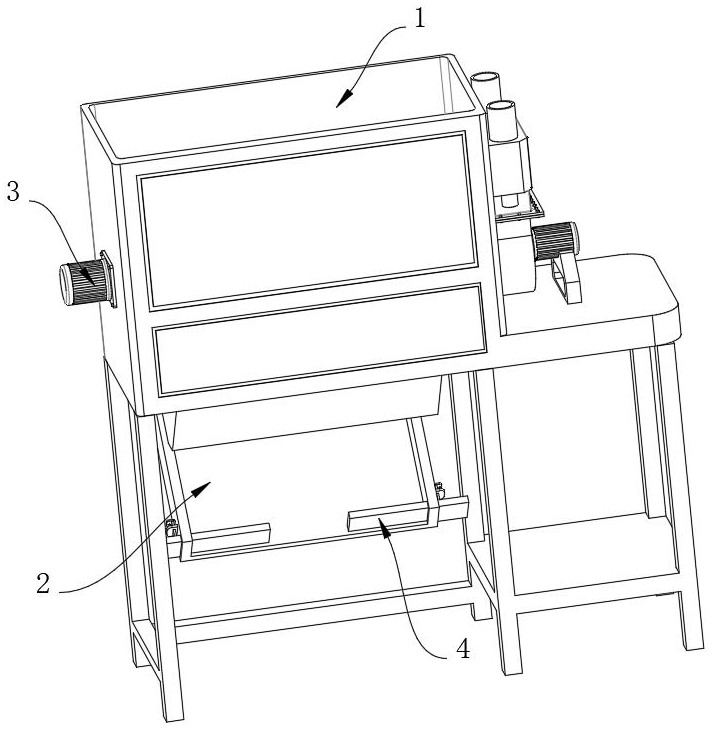

1.一種高效水產飼料顆粒干燥機，包括干燥機本體（1），其特征在于：所述干燥機本體（1）的表面安裝有出料倉（2），所述干燥機本體（1）的表面設有調節裝置（3），所述調節裝置（3）包括固定板（301），所述固定板（301）與干燥機本體（1）的表面固定連接，所述固定板（301）的表面固定連接有伺服電機（302），所述伺服電機（302）的輸出端固定連接有連接桿（303），所述連接桿（303）的圓弧面開設有兩個滑孔，所述連接桿（303）滑孔的內表面滑動連接有安裝板（304）。

2.根據權利要求1所述的一種高效水產飼料顆粒干燥機，其特征在于：所述連接桿（303）滑孔的內表面固定連接有定位桿（305），所述安裝板（304）的表面開設有定位槽，所述連接桿（303）的一端固定連接有設置板（306）。

3.根據權利要求2所述的一種高效水產飼料顆粒干燥機，其特征在于：所述設置板（306）內螺紋插設有螺桿（307），所述螺桿（307）的一端轉動連接有擋板（308）。

4.根據權利要求3所述的一種高效水產飼料顆粒干燥機，其特征在于：所述設置板（306）內滑動插設有限位桿（309），所述限位桿（309）的一端與擋板（308）固定連接。

5.根據權利要求3所述的一種高效水產飼料顆粒干燥機，其特征在于：所述螺桿（307）遠離擋板（308）的一端固定連接有手柄（311），所述定位桿（305）的尺寸與安裝板（304）定位槽的尺寸相適配。

6.根據權利要求1所述的一種高效水產飼料顆粒干燥機，其特征在于：所述安裝板（304）的表面固定連接有若干個長桿（310），所述安裝板（304）的尺寸與連接桿（303）滑孔的尺寸相適配。

7.根據權利要求1所述的一種高效水產飼料顆粒干燥機，其特征在于：所述出料倉（2）的兩側設有輔助裝置（4），所述輔助裝置（4）包括兩個固定塊（41），兩個所述固定塊（41）分別與出料倉（2）的兩側固定連接。

8.根據權利要求7所述的一種高效水產飼料顆粒干燥機，其特征在于：所述固定塊（41）內滑動插設有插板（42），所述插板（42）的一側固定連接有矩形塊（43）。

9.根據權利要求8所述的一種高效水產飼料顆粒干燥機，其特征在于：所述出料倉（2）內滑動插設有兩個滑板（44），所述滑板（44）的表面開設有若干個卡槽（45）。

10.根據權利要求8所述的一種高效水產飼料顆粒干燥機，其特征在于：所述矩形塊（43）靠近固定塊（41）的一側固定連接有彈簧（46），所述彈簧（46）的一端與固定塊（41）靠近矩形塊（43）的一側固定連接。

技術總結
本技術涉及飼料顆粒技術領域，具體為一種高效水產飼料顆粒干燥機。本技術，包括干燥機本體，所述干燥機本體的表面安裝有出料倉，所述干燥機本體的表面設有調節裝置，所述調節裝置包括固定板，所述固定板與干燥機本體的表面固定連接，所述固定板的表面固定連接有伺服電機，所述伺服電機的輸出端固定連接有連接桿，所述連接桿的圓弧面開設有兩個滑孔，所述連接桿滑孔的內表面滑動連接有安裝板。解決了工作人員在將飼料投放在干燥機本體內進行除濕時，通常工作人員對干燥機本體內持續投入大量飼料，從而較潮濕的飼料會結塊粘連，導致出現飼料干燥不均勻出現糊狀影響正常使用的問題。

技術研發人員：蘇楊桃
受保護的技術使用者：佛山市順德區?；蕦崢I有限公司
技術研發日：20240517
技術公布日：2025/4/28
