本技術屬于鋰電池生產，具體涉及一種聚能烘箱。

背景技術：

1、在電池制造過程中，極片經過冷壓機輥壓處理后，由于負極材料的固有特性，其反彈率相對較高。如果直接對極片進行收卷處理，會影響到極片的性能。為了解決這一問題，行業內普遍采取的做法是將經過輥壓處理的極片送入烘箱內進行加熱。這一步驟的目的是通過適當的加熱來減少極片內應力和反彈，從而提高極片的穩定性和可靠性。

2、目前，傳統的烘箱加熱方式主要有兩種方案。第一種方案是通過加熱空氣，并利用風扇或循環泵等裝置將熱空氣吹送到極片表面，以實現加熱效果。第二種方案則是利用加熱燈管對極片進行輻射加熱。加熱燈管產生的熱量通過輻射方式傳遞到極片表面，進而實現加熱效果。

3、然而，上述兩種烘箱加熱方案只能實現對極片的表面淺層次烘烤，而無法深入極片內部進行深層烘烤或固化處理，使極片達不到充分的反彈。

技術實現思路

1、為了解決所述現有技術的不足，本實用新型提供了一種聚能烘箱。

2、本實用新型所要達到的技術效果通過以下技術方面來實現：

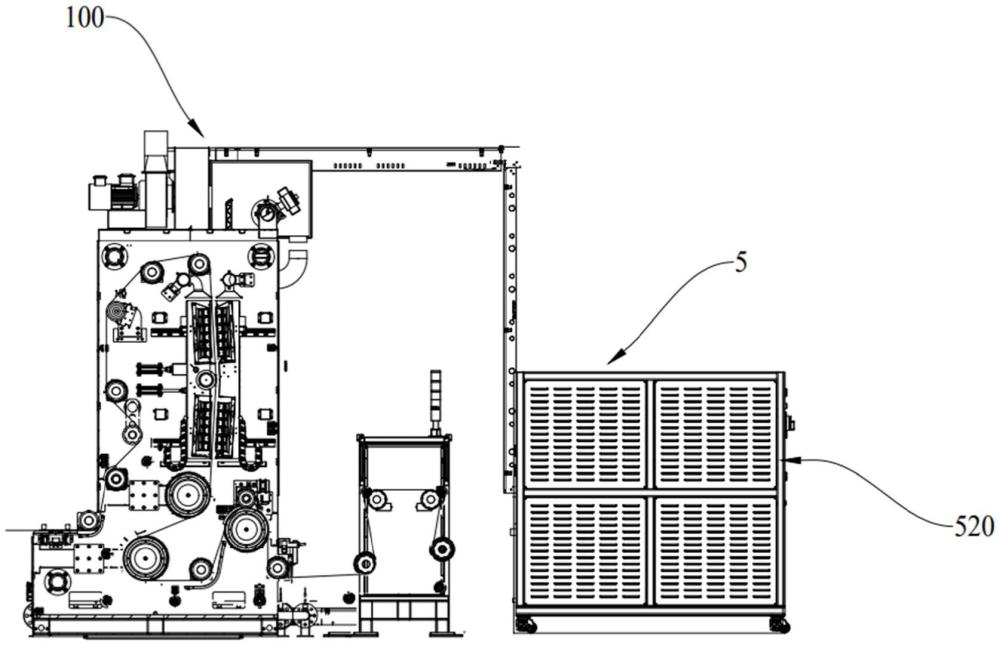

3、一種聚能烘箱，包括機架，在所述機架上沿極片走帶方向設置的第一過輥、第二過輥，所述第一過輥與第二過輥之間依次設置有第一加熱模塊、冷卻模塊；

4、所述第一加熱模塊包括第一加熱組件和第二加熱組件，所述第一加熱組件和所述第二加熱組件相對設置且所述第一加熱組件和所述第二加熱組件之間留有間隙以供極片走帶；所述第一加熱組件和所述第二加熱組件均包括若干沿極片走帶方向設置的加熱單元，所述加熱單元包括聚能燈管和聚能燈罩，所述聚能燈罩上設置有反射弧面，所述聚能燈管設置在所述反射弧面內，以使所述聚能燈管向所述極片聚射加熱光；

5、所述冷卻模塊包括若干水冷輥，以對通過所述第一加熱模塊加熱的極片冷卻。

6、在本申請的一些實施例中，所述冷卻模塊與所述第一模塊之間還設置有第二加熱模塊，所述第二加熱模塊的加熱溫度大于所述第一加熱模塊的加熱溫度。

7、在本申請的一些實施例中，所述第一加熱模塊與所述第二加熱模塊之間設置有用于傳輸極片的風冷輥組件；

8、所述風冷輥組件包括風冷輥、氣動接頭以及旋轉驅動件，所述氣動接頭設置在所述風冷輥一側，所述旋轉驅動件與所述風冷輥傳動連接，以帶動所述風冷輥轉動。

9、在本申請的一些實施例中，還包括用于對所述第一加熱模塊冷卻的散熱模塊；

10、所述散熱模塊包括第一散熱管以及與所述散熱管連接的水冷機，所述第一散熱管設置在所述聚能燈罩內，以對所述聚能燈罩散熱。

11、在本申請的一些實施例中，所述冷卻模塊還包括第一驅動組件和第二散熱管，所述第一驅動組件與所述水冷輥連接，以帶動所述水冷輥轉動；

12、所述第二散熱管設置在所述水冷輥內，以對所述水冷輥降溫。

13、在本申請的一些實施例中，還包括壓輥以及與所述壓輥傳動連接的第二驅動組件；

14、所述壓輥設置在所述水冷輥的一側，所述第二驅動組件能夠帶動所述壓輥向所述水冷輥靠近或遠離。

15、在本申請的一些實施例中，所述機架上還設置有張力控制組件；

16、所述張力控制組件包括擺輥、擺臂、第三驅動組件以及旋轉軸，所述擺輥與所述旋轉軸通過擺臂連接，所述擺輥與所述旋轉軸之間留有間隙，所述第三驅動組件與所述旋轉軸的端部傳動連接，以帶動所述旋轉軸轉動。

17、在本申請的一些實施例中，所述張力控制組件還包括用于對極片張力進行檢測的張力檢測傳感器。

18、在本申請的一些實施例中，還包括穿帶輥，所述穿帶輥設置在靠近所述第一過輥的一側，以對所述極片進行轉移。

19、在本申請的一些實施例中，還包括接帶平臺，所述接帶平臺設置在第一過輥的一側。

20、綜上所述，本實用新型具有以下有益之處：

21、本實用新型的聚能烘箱，通過設置第一加熱模塊對極片進行加熱，聚能燈管以及聚能燈罩可以使聚能燈管所發射出的光線平行照射在極片上，加熱方式集中，持續加熱增溫，使得溫度更具有穿透力，對極片的兩面進行加熱，加熱方式集中，減少能量外溢，溫度一致性較高，可以有效減少極片內應力和反彈，做到深層烘烤或固化效果；同時設置有若干水冷輥，對極片進行降溫，加快其降溫速度，提高生產效率。

技術特征：

1.一種聚能烘箱，其特征在于，包括機架，在所述機架上沿極片走帶方向設置的第一過輥、第二過輥，所述第一過輥與第二過輥之間依次設置有第一加熱模塊、冷卻模塊；

2.根據權利要求1所述的聚能烘箱，其特征在于，所述冷卻模塊與所述第一加熱模塊之間還設置有第二加熱模塊，所述第二加熱模塊的加熱溫度大于所述第一加熱模塊的加熱溫度。

3.根據權利要求2所述的聚能烘箱，其特征在于，所述第一加熱模塊與所述第二加熱模塊之間設置有用于傳輸極片的風冷輥組件；

4.根據權利要求1所述的聚能烘箱，其特征在于，還包括用于對所述第一加熱模塊冷卻的散熱模塊；

5.根據權利要求1所述的聚能烘箱，其特征在于，所述冷卻模塊還包括第一驅動組件和第二散熱管，所述第一驅動組件與所述水冷輥連接，以帶動所述水冷輥轉動；

6.根據權利要求1所述的聚能烘箱，其特征在于，還包括壓輥以及與所述壓輥傳動連接的第二驅動組件；

7.根據權利要求1所述的聚能烘箱，其特征在于，所述機架上還設置有張力控制組件；

8.根據權利要求7所述的聚能烘箱，其特征在于，所述張力控制組件還包括用于對極片張力進行檢測的張力檢測傳感器。

9.根據權利要求1所述的聚能烘箱，其特征在于，還包括穿帶輥，所述穿帶輥設置在靠近所述第一過輥的一側，以對所述極片進行轉移。

10.根據權利要求1所述的聚能烘箱，其特征在于，還包括接帶平臺，所述接帶平臺設置在第一過輥的一側。

技術總結
本技術涉及鋰電池生產技術領域，具體公開了一種聚能烘箱，包括機架，在所述機架上設置有第一過輥、第二過輥，所述第一過輥與第二過輥之間依次設置有第一加熱模塊、冷卻模塊；所述第一加熱模塊包括第一加熱組件和第二加熱組件，所述第一加熱組件和所述第二加熱組件均包括若干沿極片走帶方向設置的加熱單元，所述加熱單元包括聚能燈管和聚能燈罩，所述聚能燈罩上設置有反射弧面，所述聚能燈管設置在所述反射弧面內，以使所述聚能燈管向所述極片聚射加熱光；所述冷卻模塊包括若干水冷輥，以對通過所述第一加熱模塊加熱的極片冷卻。本技術取到如下技術效果：本技術的烘箱加熱方式集中，可以有效減少極片內應力和反彈。

技術研發人員：張波,陳建平,朱彬彬,陳委員,王緒國
受保護的技術使用者：惠州市贏合科技有限公司
技術研發日：20240531
技術公布日：2025/4/28
