本技術涉及寵物食品熱風干燥，尤其涉及一種寵物食品熱風干燥裝置。

背景技術：

1、寵物食品是專門為寵物、小動物提供的食品，介于人類食品與傳統畜禽飼料之間的高檔動物食品，其作用主要是為各種寵物提供最基礎的生命保證、生長發育和健康所需的營養物質.同時寵物食品在生產中，需要對寵物食品進行熱風干燥，從而延長寵物食品的保存。

2、經檢索，一種寵物食品熱風干燥裝置，(授權公告號：cn?213543013?u)，“包括干燥箱、加熱裝置、盛放裝置、承載裝置以及通風裝置，干燥箱包括箱體﹐箱體為內部具有空腔的長方體結構，加熱裝置包括加熱板、安裝塊以及通風管﹐加熱板側表面與箱體內部側表面焊接，安裝塊下表面與箱體外部一側表面焊接，通風管一端與安裝塊上表面連接，盛放裝置包括導軌，若干導軌下表面均與箱體內部側表面焊接。本實用新型一種寵物食品熱風干燥裝置，設置觀察窗可以方便的觀察到食品加熱的效果，電扇加速裝置內部的空氣流通，加速干燥過程并節省成本，設置開關與卡座，使承載箱可以自由的打開與關閉方便使用，設置滑輪與輪軸，它們共同使放置抽屜方便抽出”。

3、根據上述相關技術，發明人認為，上述技術單一地把寵物食品放置在盛放裝置的內部，在干燥過程中，寵物食品是靜止不動的，但是寵物食品與盛放裝置接觸的那個面則無法接觸到干燥的熱風，因此，寵物食品始終保持有一個面無法進行干燥，因此，上述技術在實際使用過程中，還是具有一定的不足，干燥效果不理想。

技術實現思路

1、鑒于現有技術中存在的上述問題，本實用新型的主要目的在于提供一種寵物食品熱風干燥裝置。

2、本實用新型的技術方案是這樣的：一種寵物食品熱風干燥裝置，包括風干箱，所述風干箱的內部轉動連接有風干桶，所述風干桶的頂部開設有放置槽，所述風干桶的頂部設有頂蓋，所述風干箱的內部設有干燥機構，所述干燥機構包括吹風扇，所述吹風扇對稱轉動連接在風干箱的內壁頂部，所述風干箱的內部固定連接有安裝板，所述安裝板的內部固定連接有電熱絲，所述風干箱的頂部固定連接有電機，所述電機的輸出端固定連接有一號皮帶輪，所述風干箱的外側設有二號皮帶輪，所述一號皮帶輪和二號皮帶輪之間通過皮帶傳動連接，所述二號皮帶輪與風干桶的轉動軸固定連接，所述風干桶的內部呈圓周陣列開設有透氣孔。

3、作為一種優選的實施方式，風干箱的內壁對稱開設有滑槽，所述滑槽的內部滑動連接有接料框。

4、作為一種優選的實施方式，所述風干箱的正面轉動連接有開合門，所述開合門的內部設有觀察窗。

5、作為一種優選的實施方式，所述觀察窗為亞克力透明材質制成。

6、作為一種優選的實施方式，所述風干箱的底部兩側對稱設有萬向輪。

7、作為一種優選的實施方式，所述風干箱的外壁固定連接有控制器，所述吹風扇、電機和電熱絲均與控制器電性連接。

8、與現有技術相比，本實用新型的優點和積極效果在于，電機的輸出端帶動一號皮帶輪轉動，二號皮帶輪帶動風干桶在風干箱的內部轉動，然后工作人員啟動吹風扇和電熱絲，開始對風干桶內部的寵物食品進行干燥，干燥完成后，工作人員將頂蓋打開，干燥后的寵物食品掉落在接料框的內部，然后工作人員將接料框取出，通過設置的干燥機構，風干桶轉動可以實現對寵物食品的轉動干燥，避免寵物食品固定放置有未能干燥的位置，確保了寵物食品的每個位置都能干燥到，干燥效果較好，結構簡單，實用性較強，較傳統裝置極大地提高了作業質量與使用效率。

技術特征：

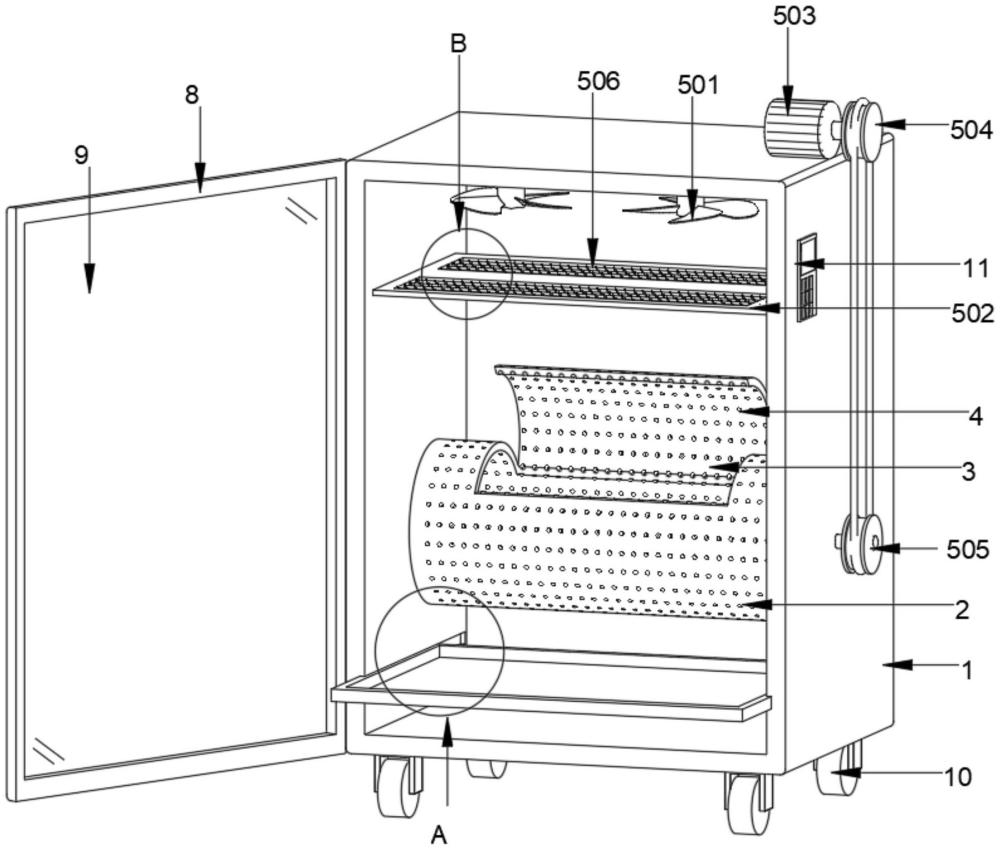

1.一種寵物食品熱風干燥裝置，包括風干箱(1)，其特征在于：所述風干箱(1)的內部轉動連接有風干桶(2)，所述風干桶(2)的頂部開設有放置槽(3)，所述風干桶(2)的頂部設有頂蓋(4)，所述風干箱(1)的內部設有干燥機構；

2.根據權利要求1所述的一種寵物食品熱風干燥裝置，其特征在于：風干箱(1)的內壁對稱開設有滑槽(7)，所述滑槽(7)的內部滑動連接有接料框(6)。

3.根據權利要求1所述的一種寵物食品熱風干燥裝置，其特征在于：所述風干箱(1)的正面轉動連接有開合門(8)，所述開合門(8)的內部設有觀察窗(9)。

4.根據權利要求3所述的一種寵物食品熱風干燥裝置，其特征在于：所述觀察窗(9)為亞克力透明材質制成。

5.根據權利要求1所述的一種寵物食品熱風干燥裝置，其特征在于：所述風干箱(1)的底部兩側對稱設有萬向輪(10)。

6.根據權利要求1所述的一種寵物食品熱風干燥裝置，其特征在于：所述風干箱(1)的外壁固定連接有控制器(11)，所述吹風扇(501)、電機(503)和電熱絲(506)均與控制器(11)電性連接。

技術總結
本技術涉及一種寵物食品熱風干燥裝置，包括風干箱，所述風干箱的內部轉動連接有風干桶，所述風干桶的頂部開設有放置槽，所述風干桶的頂部設有頂蓋，所述風干箱的內部設有干燥機構，所述干燥機構包括吹風扇，所述吹風扇對稱轉動連接在風干箱的內壁頂部，所述風干箱的內部固定連接有安裝板，所述安裝板的內部固定連接有電熱絲，所述二號皮帶輪與風干桶的轉動軸固定連接，所述風干桶的內部呈圓周陣列開設有透氣孔，本技術的有益效果在于，通過設置的干燥機構，風干桶轉動可以實現對寵物食品的轉動干燥，避免寵物食品固定放置有未能干燥的位置，確保了寵物食品的每個位置都能干燥到，干燥效果較好，結構簡單，實用性較強。

技術研發人員：周峰
受保護的技術使用者：周峰
技術研發日：20240520
技術公布日：2025/4/28
