本技術涉及石墨生產，尤其涉及一種石墨化用吸卸料天車。

背景技術：

1、目前，在石墨化生產技術領域中，采用吸料設備對石墨粉料進行吸料、卸料。該吸料設備存在如下問題：

2、（一）石墨生產加工過程中需要將產品料和保溫料通過箱板分割，箱板內為產品料，箱板外為保溫料。現有普通吸料設備吸料耐受溫度低，通常采用抓斗進行高溫物料抓取，但由于抓斗抓取物料時沖擊力較大，容易造成爐內箱板損壞，故僅采用抓斗對上層較厚物料進行抓取，剩余物料待冷卻至吸料設備耐受溫度以下時采用吸料天車進行吸料，所出現的問題包括：1.抓斗抓取物料并轉運過程中揚塵較大，污染環境；2.抓斗沖擊力大，易造成箱板損壞，并且抓斗無法完成全部物料出爐，需搭配普通吸料天車使用；3.生產工序多，勞動強度大，效率低。

3、（二）該吸料設備為兩塊獨立個體（行車和吸料管為一個，抓斗為一個），導致設備作業時占用空間較大。

技術實現思路

1、本實用新型的目的在于提供一種石墨化用吸卸料天車，減小設備作業所占空間，減少揚塵。

2、本實用新型的技術方案是：一種石墨化用吸卸料天車，包括沿x方向位移的第一橋架、設于所述第一橋架并沿y方向位移的第二橋架、置于第一橋架旁側的第一料倉、置于第二橋架上的第二料倉和除塵器，所述除塵器位于第二料倉的旁側，所述第二料倉的x方向的兩側均連接有吸料管，所述除塵器的底部連接有卸料管，所述第二料倉的底部通過連接管與所述卸料管連通，所述卸料管與除塵器之間連接有收塵管，所述第一料倉的頂部設有與進料口，所述卸料管的底部與所述進料口適配。

3、優選的，所述吸料管通過偏擺支架彈性連接于平臺上，所述平臺連接于第二橋架的下方，所述偏擺支架用于對吸料管在xy平面上的擺動角度起彈性支撐作用。

4、優選的，所述偏擺支架的x方向和y方向上均設有傳感器，通過所述傳感器檢測吸料管的偏擺角度。

5、優選的，所述吸料管包括第一外管、套裝于所述第一外管內的第一內管和用于驅動第一內管沿第一外管伸、縮的提升機構，所述第一外管遠離第一內管的一端與第二料倉連通，所述提升機構連接于第二橋架和第一內管之間，所述第一外管上設有第一閥門，所述第一閥門靠近第二料倉設置。

6、優選的，所述第一外管包括依次連接的第一管、彎管和第二管，所述第二管水平連接于第二料倉上，所述第一管豎向設置，所述第一內管套裝于第一管內，所述第一閥門設于第二管上。

7、優選的，所述提升機構包括設于所述第二橋架上的驅動電機、與所述驅動電機驅動連接的卷筒、轉動設于所述第二橋架上并位于卷筒旁側的導向輪、及繞轉于所述導向輪上且一端連接卷筒另一端連接第一內管的鋼絲繩。

8、優選的，所述卸料管包括第二外管、套裝于所述第二外管內部的第二內管、及用于驅動所述第二內管在第二外管內上下位移的第三驅動機構，所述第二外管與除塵器連接，所述第二內管的底部與所述進料口適配。

9、優選的，所述第一料倉包括倉體、設于所述倉體頂部并與所述倉體連通的進料管，所述進料管上設有第二閥門，所述進料管的頂部形成所述進料口，所述第一料倉的旁側設有第一冷卻器，所述第一冷卻器與所述倉體連通。

10、優選的，所述卸料管與所述進料口實現錐形對接。

11、與相關技術相比，本實用新型的有益效果為：

12、一、吸料天車集成x、y方向的移動橋架，并在橋架上集成兩個吸料管，使設備空間更加緊湊，減少作業所占空間；

13、二、在卸料管和除塵器之間連接收塵管，在卸料過程中對揚塵進行收集，減少環境污染；

14、三、吸料管彈性連接于平臺上，既可以對吸料管提供一定剛度，又保證吸料管在吸料時抵抗一定的物料擠壓力，能夠?qū)ξ瞎茏鳂I(yè)過程中的碰撞起緩沖作用，避免損壞；

15、四、卸料管和進料口采用錐形對接，實現準確對接，防止物料漏出。

技術特征：

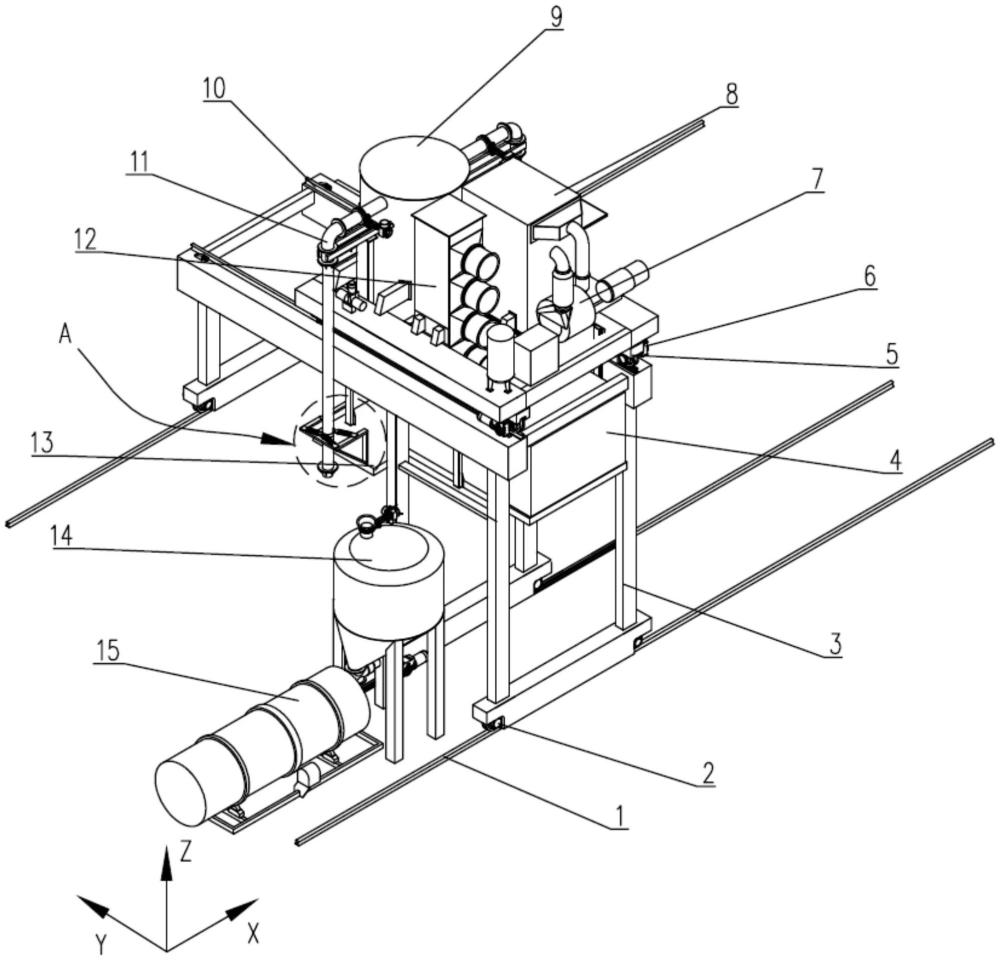

1.一種石墨化用吸卸料天車，包括沿x方向位移的第一橋架（3）和設于所述第一橋架（3）并沿y方向位移的第二橋架（5），其特征在于，還包括置于第一橋架（3）旁側的第一料倉（14）、置于第二橋架（5）上的第二料倉（9）和除塵器（8），所述除塵器（8）位于第二料倉（9）的旁側，所述第二料倉（9）的x方向的兩側均連接有吸料管（11），所述除塵器（8）的底部連接有卸料管（16），所述第二料倉（9）的底部通過連接管（91）與所述卸料管（16）連通，所述卸料管（16）與除塵器（8）之間連接有收塵管（171），所述第一料倉（14）的頂部設有與進料口（142），所述卸料管（16）的底部與所述進料口（142）適配。

2.根據權利要求1所述的石墨化用吸卸料天車，其特征在于，所述吸料管（11）通過偏擺支架（114）彈性連接于平臺（13）上，所述平臺（13）連接于第二橋架（5）的下方，所述偏擺支架（114）用于對吸料管（11）在xy平面上的擺動角度起彈性支撐作用。

3.根據權利要求2所述的石墨化用吸卸料天車，其特征在于，所述偏擺支架（114）的x方向和y方向上均設有傳感器（1144），通過所述傳感器（1144）檢測吸料管（11）的偏擺角度。

4.根據權利要求1所述的石墨化用吸卸料天車，其特征在于，所述吸料管（11）包括第一外管（112）、套裝于所述第一外管（112）內的第一內管（111）和用于驅動第一內管（111）沿第一外管（112）伸、縮的提升機構（110），所述第一外管（112）遠離第一內管（111）的一端與第二料倉（9）連通，所述提升機構（110）連接于第二橋架（5）和第一內管（111）之間，所述第一外管（112）上設有第一閥門（119），所述第一閥門（119）靠近第二料倉（9）設置。

5.根據權利要求4所述的石墨化用吸卸料天車，其特征在于，所述第一外管（112）包括依次連接的第一管（1121）、彎管（1122）和第二管（1123），所述第二管（1123）水平連接于第二料倉（9）上，所述第一管（1121）豎向設置，所述第一內管（111）套裝于第一管（1121）內，所述第一閥門（119）設于第二管（1123）上。

6.根據權利要求4所述的石墨化用吸卸料天車，其特征在于，所述提升機構（110）包括設于所述第二橋架（5）上的驅動電機（117）、與所述驅動電機（117）驅動連接的卷筒（116）、轉動設于所述第二橋架（5）上并位于卷筒（116）旁側的導向輪（115）、及繞轉于所述導向輪（115）上且一端連接卷筒（116）另一端連接第一內管（111）的鋼絲繩（113）。

7.根據權利要求1所述的石墨化用吸卸料天車，其特征在于，所述卸料管（16）包括第二外管（161）、套裝于所述第二外管（161）內部的第二內管（163）、及用于驅動所述第二內管（163）在第二外管（161）內上下位移的第三驅動機構（162），所述第二外管（161）與除塵器（8）連接，所述第二內管（163）的底部與所述進料口（142）適配。

8.根據權利要求1所述的石墨化用吸卸料天車，其特征在于，所述第一料倉（14）包括倉體（141）、設于所述倉體（141）頂部并與所述倉體（141）連通的進料管（144），所述進料管（144）上設有第二閥門（143），所述進料管（144）的頂部形成所述進料口（142），所述第一料倉（14）的旁側設有第一冷卻器（15），所述第一冷卻器（15）與所述倉體（141）連通。

9.根據權利要求1所述的石墨化用吸卸料天車，其特征在于，所述卸料管（16）與所述進料口（142）實現錐形對接。

技術總結
本技術提供一種石墨化用吸卸料天車。所述石墨化用吸卸料天車包括沿X方向位移的第一橋架、設于所述第一橋架并沿Y方向位移的第二橋架、置于第一橋架旁側的第一料倉、置于第二橋架上的第二料倉和除塵器，所述除塵器位于第二料倉的旁側，所述第二料倉的X方向的兩側均連接有吸料管，所述除塵器的底部連接有卸料管，所述第二料倉的底部通過連接管與所述卸料管連通，所述卸料管與除塵器之間連接有收塵管，所述第一料倉的頂部設有進料口，所述卸料管的底部與所述進料口適配。本技術集成X、Y方向的移動橋架，并在橋架上集成兩個吸料管，使設備空間更加緊湊，減少作業所占空間。

技術研發人員：王玉森,李偉紅,蔡書漢,王強,林太平,馬文斌,張祖恒,龔德旺
受保護的技術使用者：湖南中科電氣股份有限公司
技術研發日：20240627
技術公布日：2025/4/28
