本技術涉及腸衣烘干，具體為一種可懸掛腸衣的腸衣烘干機。

背景技術：

1、腸衣是家畜的大腸、小腸經刮制而成的畜產品，主要用作填制香腸和灌腸的外衣；羊腸衣還可制成腸線，供制作網球拍線、弓弦和外科縫合線等用，腸衣按畜別分有豬腸衣、羊腸衣和牛腸衣，腸衣烘干機是一種將腸衣使用熱氣烘干的設備，隨著腸衣烘干技術的不斷發展，出現了一種可懸掛腸衣的腸衣烘干機。

2、經檢索，專利號為cn216011582u中國實用新型專利的一種可懸掛腸衣的腸衣烘干機，其包括箱體、軸流風機以及加熱片，軸流風機連接于箱體上，軸流風機上設置有加熱箱，加熱箱與軸流風機連通，加熱片設置于加熱箱中，軸流風機上連接有風管，風管與箱體連通，還包括支撐架、第一支撐板與第二支撐板，第一支撐板與第二支撐板平行設置，支撐架設置于第一支撐板與第二支撐板之間，支撐架設置有兩組，支撐架包括兩根平行設置的支撐桿與連接桿，連接桿連接于第一支撐板與第二支撐板之間，連接桿連接于兩支撐桿之間，連接桿沿支撐桿的長度方向設置有若干個，本申請具有提高腸衣成品質量的效果，該專利雖然能夠將腸衣依次交錯繞過兩個支撐架上的連接桿，將腸衣懸掛于箱體1內且相互不發生粘接，但是繞過連接桿會使烘干后的腸衣褶皺變形，且每一個腸衣一個一個繞過連接桿較為麻煩，不易懸掛，故而提出能夠避免腸衣烘干時褶皺變形，安放腸衣和取出成品腸衣較為簡單的一種可懸掛腸衣的腸衣烘干機。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種可懸掛腸衣的腸衣烘干機，具備能夠避免腸衣烘干時褶皺變形，安放腸衣和取出成品腸衣較為簡單的優點，解決了專利號為cn216011582u中國實用新型專利中繞過連接桿會使烘干后的腸衣褶皺變形，且沒一個腸衣一個一個繞過連接桿較為麻煩，不易懸掛的問題。

2、為實現上述能夠避免腸衣烘干時褶皺變形，安放腸衣和取出成品腸衣較為簡單的目的，本實用新型提供如下技術方案：一種可懸掛腸衣的腸衣烘干機，包括烘干筒，所述烘干筒的內部設置有烘干機構，所述烘干筒的底部固定安裝有支撐臺，所述烘干筒的頂部固定安裝有安裝箱；

3、所述烘干機構包括電機、轉動桿、固定桿、固定頭、滑槽、滑筒、固定塊、夾塊、加熱片和控制器，所述支撐臺的底部固定安裝有電機，所述電機的輸出端設置有轉動桿，所述轉動桿的外部固定安裝有固定桿，所述固定桿的頂部固定安裝有固定頭，所述固定桿的外部開設有滑槽，所述固定桿的外部套接有滑筒，所述滑筒的底部固定安裝有固定塊，所述固定塊的外部設置有夾塊，所述烘干筒的內壁固定安裝有加熱片，所述支撐臺的外部固定安裝有控制器。

4、進一步，所述支撐臺的外部開設有與轉動桿相適配的活動孔。

5、進一步，所述固定桿、固定頭、滑槽、滑筒和固定塊的數量為若干個，若干個所述固定塊的外部均設置有兩個夾塊，若干個所述固定桿均勻分布在轉動桿外部。

6、進一步，所述烘干筒的外部固定安裝有兩個輔助風扇，所述烘干筒的內壁固定安裝有活性炭濾網，所述烘干筒的外部鉸接有活動門。

7、進一步，所述安裝箱的頂部鉸接有蓋板，所述安裝箱的內壁固定安裝有主風扇，所述安裝箱的內壁固定安裝有過濾網。

8、進一步，若干個所述固定塊的外部均設置有與兩個夾塊相適配的發條彈簧。

9、與現有技術相比，本申請的技術方案具備以下有益效果：

10、該可懸掛腸衣的腸衣烘干機，通過設置烘干機構，在需要對腸衣進行烘干時，將活動門打開，把腸衣固定頭上滑入固定桿上，按壓兩個夾塊的底部，將腸衣套在滑筒上，再松開兩個夾塊，發條彈簧回位，將腸衣通過兩個夾塊卡在滑筒外部，然后按住滑筒滑入固定桿底部，將腸衣全部套在固定桿外部，然后關閉活動門，開啟控制器，打開電機、主風扇，兩個輔助風扇和加熱片，將展開的腸衣緩慢進行烘干，該烘干機構，能夠避免腸衣烘干時褶皺變形，安放腸衣和取出成品腸衣較為簡單。

技術特征：

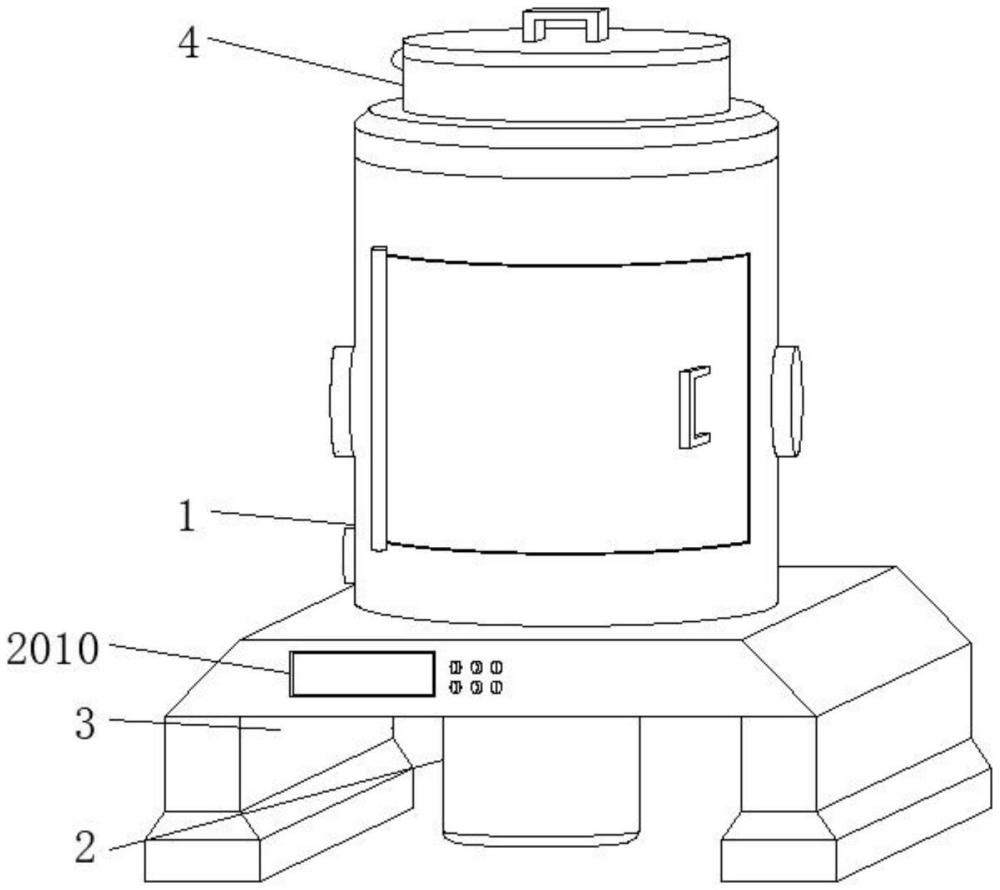

1.一種可懸掛腸衣的腸衣烘干機，包括烘干筒(1)，其特征在于：所述烘干筒(1)的內部設置有烘干機構(2)，所述烘干筒(1)的底部固定安裝有支撐臺(3)，所述烘干筒(1)的頂部固定安裝有安裝箱(4)；

2.根據權利要求1所述的一種可懸掛腸衣的腸衣烘干機，其特征在于：所述支撐臺(3)的外部開設有與轉動桿(202)相適配的活動孔。

3.根據權利要求1所述的一種可懸掛腸衣的腸衣烘干機，其特征在于：所述固定桿(203)、固定頭(204)、滑槽(205)、滑筒(206)和固定塊(207)的數量為若干個，若干個所述固定塊(207)的外部均設置有兩個夾塊(208)，若干個所述固定桿(203)均勻分布在轉動桿(202)外部。

4.根據權利要求1所述的一種可懸掛腸衣的腸衣烘干機，其特征在于：所述烘干筒(1)的外部固定安裝有兩個輔助風扇，所述烘干筒(1)的內壁固定安裝有活性炭濾網，所述烘干筒(1)的外部鉸接有活動門。

5.根據權利要求1所述的一種可懸掛腸衣的腸衣烘干機，其特征在于：所述安裝箱(4)的頂部鉸接有蓋板，所述安裝箱(4)的內壁固定安裝有主風扇，所述安裝箱(4)的內壁固定安裝有過濾網。

6.根據權利要求3所述的一種可懸掛腸衣的腸衣烘干機，其特征在于：若干個所述固定塊(207)的外部均設置有與兩個夾塊(208)相適配的發條彈簧。

技術總結
本技術涉及腸衣烘干技術領域，且公布了一種可懸掛腸衣的腸衣烘干機，包括烘干筒，所述烘干筒的內部設置有烘干機構，所述烘干筒的底部固定安裝有支撐臺。該可懸掛腸衣的腸衣烘干機，通過設置烘干機構，在需要對腸衣進行烘干時，將活動門打開，把腸衣固定頭上滑入固定桿上，按壓兩個夾塊的底部，將腸衣套在滑筒上，再松開兩個夾塊，發條彈簧回位，將腸衣通過兩個夾塊卡在滑筒外部，然后按住滑筒滑入固定桿底部，將腸衣全部套在固定桿外部，然后關閉活動門，開啟控制器，打開電機、主風扇，兩個輔助風扇和加熱片，將展開的腸衣緩慢進行烘干，該烘干機構，能夠避免腸衣烘干時褶皺變形，安放腸衣和取出成品腸衣較為簡單。

技術研發人員：李陽
受保護的技術使用者：保定聚業腸衣有限公司
技術研發日：20240618
技術公布日：2025/4/28
