本技術涉及消毒器，尤其涉及一種水體殺菌消毒器。

背景技術：

1、水體殺菌消毒器的設計和運作依賴于對水中微生物的認識。微生物學提供了關于細菌、病毒、寄生蟲等微生物在水體中生存、繁殖、傳播的基礎知識，以及它們對人類健康的危害和傳播途徑等方面的信息。對于采用紫外線消毒的水體殺菌消毒器而言，光學技術是至關重要的。光學技術包括光源的選擇、輻射強度的控制、光線照射的均勻性等方面的技術內容。公開號：cn201864598u公開了一種水體防疫殺菌消毒器，其結構包括底座和殼體，殼體的底部與底座密封連接，殼體內通過隔板和過濾片分隔成兩個空間，隔板的底部與底座密封連接，隔板的頂部與過濾片的底部連接，過濾片的頂部與殼體內壁連接；隔板兩側的底座上分別設置有一個玻璃罩，玻璃罩內設置有紫外線燈；殼體下部一側設置有進水管，另一側設置有出水管。本實用新型的水體防疫殺菌消毒器和現有技術相比，具有設計合理、結構簡單、使用方便等特點，水經過紫外線燈管的照射，大量細菌中維持生命的核蛋白中的核酸分子發生性變而破壞生理活性，達到細菌學上的安全水質，避免疫情發生，達到防疫的目的。但是就上述的設備在說，水中可能存在的大顆粒物質如泥沙、懸浮物，該設備只通過紫外線殺菌消毒器，無法將水體內部的顆粒泥沙進行過濾殺菌，從而可能會降低消毒效果，增加設備維護成本，并可能影響最終的供水質量和安全性，需要加以改進。

技術實現思路

1、本實用新型的目的是為了解決上述背景技術中提出的技術問題。

2、本實用新型采用了如下技術方案：一種水體殺菌消毒器，包括金屬外殼，所述金屬外殼的內部開設有凹槽，所述金屬外殼的內部插設有紫外線燈管，所述金屬外殼的內部固定安裝有玻璃罩，所述金屬外殼的頂端固定安裝有進水管，所述進水管的內部開設有插設槽，所述進水管的內部插設有過濾網，所述插設槽的表面套設有轉動盤，所述轉動盤的頂端貫穿開設有轉動槽，所述轉動槽的內部插設有轉動柱，所述轉動柱的表面固定安裝有移動塊，所述金屬外殼的頂端固定安裝有固定塊，所述轉動柱的頂端固定安裝有插設塊，所述進水管以及過濾網的內部均開設有固定槽，所述轉動盤的內部固定安裝有限位板，所述限位板的底端固定安裝有扭簧。

3、較佳的，所述扭簧的一端與限位板相連接，所述扭簧的另一端與金屬外殼的頂端表面相連接。此處，通過設置扭簧與限位板以及金屬外殼相連接，能夠增加插設塊的固定效果。

4、較佳的，所述進水管的頂端外表面轉動連接有閉合蓋。此處，通過設置閉合蓋，能夠在設備進行放置時，避免設備內部進入灰塵。

5、較佳的，所述轉動盤的外表面固定安裝有轉動板。此處，通過設置轉動板，能夠增加設備使用時的便捷效果。

6、較佳的，所述轉動槽的數量為四組且在轉動盤的表面呈圓周分布。此處，通過設置多組轉動槽，能夠增加過濾網的固定效果。

7、較佳的，所述凹槽的內部表面固定安裝有固定管，所述固定管的內部插設有彈簧，所述固定管的內部插設有固定桿，所述固定桿的頂端固定安裝有弧形夾塊。此處，通過設置弧形夾塊，能夠增加紫外線燈管的固定效果。

8、較佳的，所述彈簧的一端與固定管的表面相連接，所述彈簧的另一端與固定桿的底端表面相連接，所述弧形夾塊的頂端與底端的形狀為弧形。此處，通過設置彈簧與固定管以及固定桿相連接，能夠便于對紫外線燈管進行固定或拆卸。

9、與現有技術相比，本實用新型的優點和積極效果在于：

10、1、本實用新型中，通過設置該金屬外殼、凹槽、紫外線燈管、玻璃罩、進水管、插設槽、過濾網、轉動盤、轉動槽、轉動柱等結構，水中可能存在的大顆粒物質如泥沙、懸浮物，通過設置過濾網，可以將水體內部的顆粒泥沙進行過濾殺菌，防止消毒效果降低，同時通過設置插設塊、扭簧以及轉動盤，可以便捷拆卸過濾網進行清洗或更換，減少設備維護成本，避免影響最終的供水質量和安全性，同時能夠增加設備的便捷性。

11、2、本實用新型中，通過設置該固定管、彈簧、固定桿、弧形夾塊等結構，在紫外線燈管插設在設備內部時，通過弧形夾塊將紫外線燈管進行固定，避免設備在發生搖晃時，紫外線燈管發生損壞，增加設備的實用效果。

技術特征：

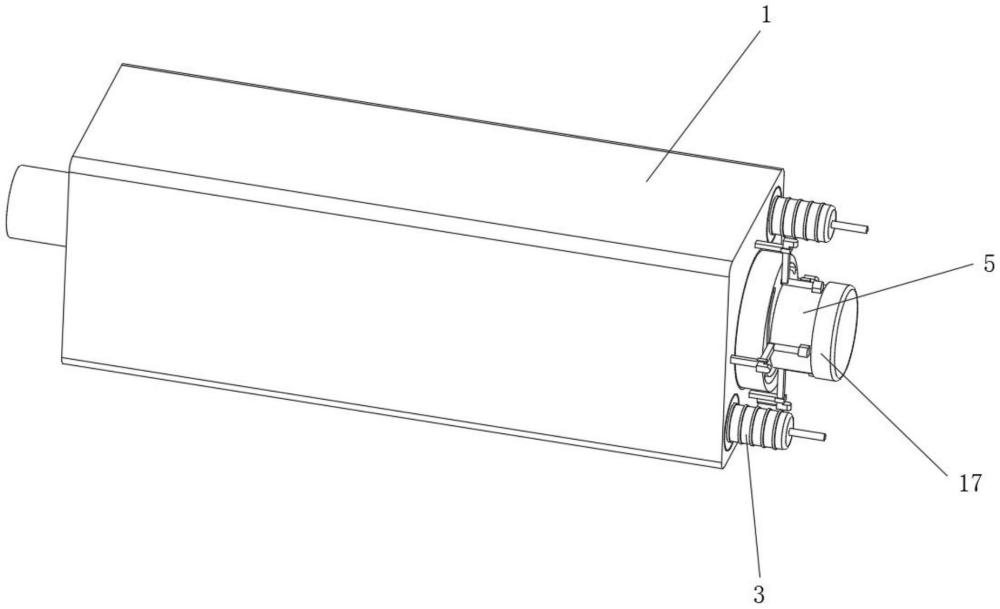

1.一種水體殺菌消毒器，包括金屬外殼(1)，其特征在于：所述金屬外殼(1)的內部開設有凹槽(2)，所述金屬外殼(1)的內部插設有紫外線燈管(3)，所述金屬外殼(1)的內部固定安裝有玻璃罩(4)，所述金屬外殼(1)的頂端固定安裝有進水管(5)，所述進水管(5)的內部開設有插設槽(6)，所述進水管(5)的內部插設有過濾網(7)，所述插設槽(6)的表面套設有轉動盤(8)，所述轉動盤(8)的頂端貫穿開設有轉動槽(9)，所述轉動槽(9)的內部插設有轉動柱(10)，所述轉動柱(10)的表面固定安裝有移動塊(11)，所述金屬外殼(1)的頂端固定安裝有固定塊(12)，所述轉動柱(10)的頂端固定安裝有插設塊(13)，所述進水管(5)以及過濾網(7)的內部均開設有固定槽(14)，所述轉動盤(8)的內部固定安裝有限位板(15)，所述限位板(15)的底端固定安裝有扭簧(16)。

2.根據權利要求1所述的水體殺菌消毒器，其特征在于：所述扭簧(16)的一端與限位板(15)相連接，所述扭簧(16)的另一端與金屬外殼(1)的頂端表面相連接。

3.根據權利要求1所述的水體殺菌消毒器，其特征在于：所述進水管(5)的頂端外表面轉動連接有閉合蓋(17)。

4.根據權利要求1所述的水體殺菌消毒器，其特征在于：所述轉動盤(8)的外表面固定安裝有轉動板(18)。

5.根據權利要求1所述的水體殺菌消毒器，其特征在于：所述轉動槽(9)的數量為四組且在轉動盤(8)的表面呈圓周分布。

6.根據權利要求1所述的水體殺菌消毒器，其特征在于：所述凹槽(2)的內部表面固定安裝有固定管(19)，所述固定管(19)的內部插設有彈簧(20)，所述固定管(19)的內部插設有固定桿(21)，所述固定桿(21)的頂端固定安裝有弧形夾塊(22)。

7.根據權利要求6所述的水體殺菌消毒器，其特征在于：所述彈簧(20)的一端與固定管(19)的表面相連接，所述彈簧(20)的另一端與固定桿(21)的底端表面相連接，所述弧形夾塊(22)的頂端與底端的形狀為弧形。

技術總結
本技術提供一種水體殺菌消毒器，涉及消毒器技術領域，包括金屬外殼，所述金屬外殼的內部開設有凹槽，所述金屬外殼的內部插設有紫外線燈管，所述金屬外殼的內部固定安裝有玻璃罩，所述金屬外殼的頂端固定安裝有進水管。本技術，通過設置該金屬外殼、凹槽、紫外線燈管、玻璃罩、進水管、插設槽、過濾網、轉動盤、轉動槽、轉動柱等結構，水中可能存在的大顆粒物質如泥沙、懸浮物，通過設置過濾網，可以將水體內部的顆粒泥沙進行過濾殺菌，防止消毒效果降低，同時通過設置插設塊、扭簧以及轉動盤，可以便捷拆卸過濾網進行清洗或更換，減少設備維護成本，避免影響最終的供水質量和安全性，同時能夠增加設備的便捷性。

技術研發人員：金華東,金華彬,金華僑
受保護的技術使用者：廣州市僑毅水處理科技有限公司
技術研發日：20240627
技術公布日：2025/4/28
