本技術屬于綠色建筑，尤其涉及一種協同空調主機構造四棱臺夾套式進風場的設備平臺及其外立面結構。

背景技術：

1、傳統建筑設備平臺的外立面，要么是開放式的，直面大氣環境；要么是封閉式的，以百葉窗掩蓋平臺上的設備；受制于設備平臺的功能性要求，這些外立面的格式格調，顯得簡單甚至粗糙，沒有能夠把建筑作為凝固音樂的美學特質表現出來。

2、例如，現有技術(cn212376551u)公開一種空調百葉窗結構，包括土建本體、百葉窗和轉動連接件，所述百葉窗包括有百葉框和橫向連接在百葉框上的多個百葉，在土建本體上設置有固定孔，所述轉動連接件插裝固定所述固定孔內，所述百葉框與轉動連接件轉動連接，能夠相對轉動連接件轉動開合所述百葉窗；在所述百葉框和土建本體上還設置有在百葉框閉合后限制百葉框相對轉動連接件轉動的限位組件。

3、再者，現有技術(cn220338591u)公開了一種用于仿古建筑隱藏式空調安裝結構，包括樓面梁與建筑外立面形成的安裝腔和位于安裝腔內的空調外機，所述樓面梁內開設有空調檢修口，且該空調檢修口還設置有水坎；所述建筑外立面遠離空調檢修口的一側還設置有百葉窗，且該百葉窗與建筑外立面通過混凝土固定連接。該現有技術通過在建筑外立面安裝混凝土固定的百葉窗，再配合百葉窗的仿木格柵結構實現了從室外看空調外機的隱藏式安裝，并且通過百葉窗配合混凝土也能夠起到對建筑外立面的支撐作用。

4、經典側出風空調主機,是按照設置在樓頂上或者懸掛在外墻上的安裝方式而設計的，運行時其外換熱器模塊自環境大氣吸風，換熱之后再排入大氣環境，外換熱器風路極短、阻力極?。伙L機功率之低、能效之高、負荷強度之高，半個世紀以來空調產品無出其右者。經典側出風空調主機的極致能效、極致負荷強度，根本原因在于“沒有空間約束條件”。

5、現在，空調主機的應用場景正在發生根本改變：

6、首先，在住建部門“設備平臺面積不計入計容面積”政策驅動下，一拖多多聯機的“多合一”空調主機的節約占地、壓減噪聲輻射范圍、室內外裝飾簡約大氣的潛力將被充分發掘出來，將取代一拖一分體式房間空調器而成為空調市場的主流產品；

7、其次，側出風經典多聯機空調主機從外掛于建筑外墻進入到設備平臺內部，外換熱器進出風路面臨著設備平臺的“下有地板、上有天花、后有墻體、前有百葉窗”的前所未見的嚴苛的空間約束條件，側出風空調主機面對百葉窗，排風靜壓升高、風量減少、減少的風量中還有部分短路回流，空調性能嚴重衰減。

8、并且，現狀建筑設備平臺的外立面，要么是開放式的，直面大氣環境；要么是半封閉式的，以百葉窗掩蓋平臺上的設備；要么是采用大尺寸鋁合金方管等金屬扁管沿著外立面橫向間隔布設、豎向貫通，形成金屬管束森林，保持外立面70％以上通透率而空調主機退后設置；受制于設備平臺的空調主機通風換熱等功能性要求，設備平臺這部分建筑的外立面的格式格調，在通風換熱功能與建筑美學之間猶豫搖擺，相對于整個建筑物的古典主義或者現代時尚的外立面美學設計，顯得簡陋、簡單甚至粗糙，沒有能夠把建筑作為凝固音樂的美學特質表現出來。

9、空調主機應用場景發生的根本改變，設備平臺的“下有地板、上有天花、后有墻體、前有百葉窗”的前所未見的嚴苛的空間約束條件，對空調主機本體結構以及空調主機與設備平臺關系，提出了挑戰。構造高品質設備平臺，需要空調主機本體結構的創新，需要設備平臺外立面結構的創新，還需要空調主機與設備平臺外立面之間空間關系的創新。

技術實現思路

1、為解決上述的現有技術問題，本實用新型提供一種協同空調主機構造四棱臺夾套式進風場的設備平臺外立面結構；

2、本實用新型的另一目的在于提供一種協同空調主機構造四棱臺夾套式進風場的設備平臺。

3、本實用新型所述空調主機結構方案，可用于空調，或用于空氣能熱水器主機。

4、為解決上述技術問題，本實用新型的技術方案如下：

5、一種協同空調主機構造四棱臺夾套式進風場的設備平臺外立面結構，所述設備平臺外立面結構包括裝飾板，

6、所述裝飾板包括至少一個裝飾面板；

7、若干個所述裝飾面板前后錯位設置、傾斜錯位設置或并排設置，構成設備平臺外立面的通風間隙，并使得所述裝飾面板的圖案或結構構成完整外觀；

8、所述設備平臺外立面結構為主體遮蓋、局部通透的空間幾何結構；

9、所述局部通透的外立面區域，包括風光一體通透的局部外立面區域和/或氣流通透、光線不通透的局部外立面區域；

10、主體遮蓋、局部通透的外立面結構的正視通透率≤40％，其中不超過30％通透區用于空調主機低速進風，不超過10％通透區用于空調主機射流排風。

11、進一步地，所述裝飾面板設有鏤空結構，形成輔助通風通道。

12、進一步地，設備平臺外立面結構為進戶門結構，設置門頭裝飾面板、門坎裝飾面板和兩側門柱裝飾面板，門頭裝飾面板、門坎裝飾面板、兩側門柱裝飾面板與若干片門扇裝飾面板之間，前后錯位設置，構造豎向橫向多條通風間隙，協同空調主機構造四棱臺夾套式進風場。

13、進一步地，所述裝飾面板為裝飾片，所述若干裝飾片豎向傾斜設置和/或橫向傾斜設置，錯位設置，互相覆蓋，構造豎向橫向多條裝飾片間通風間隙，協同空調主機構造四棱臺夾套式進風場。

14、進一步地，所述設備平臺外立面結構還設有進出風通道。

15、進一步地，所述設備平臺外立面結構包括通風網和裝飾板；所述通風網設置于裝飾板的側邊。

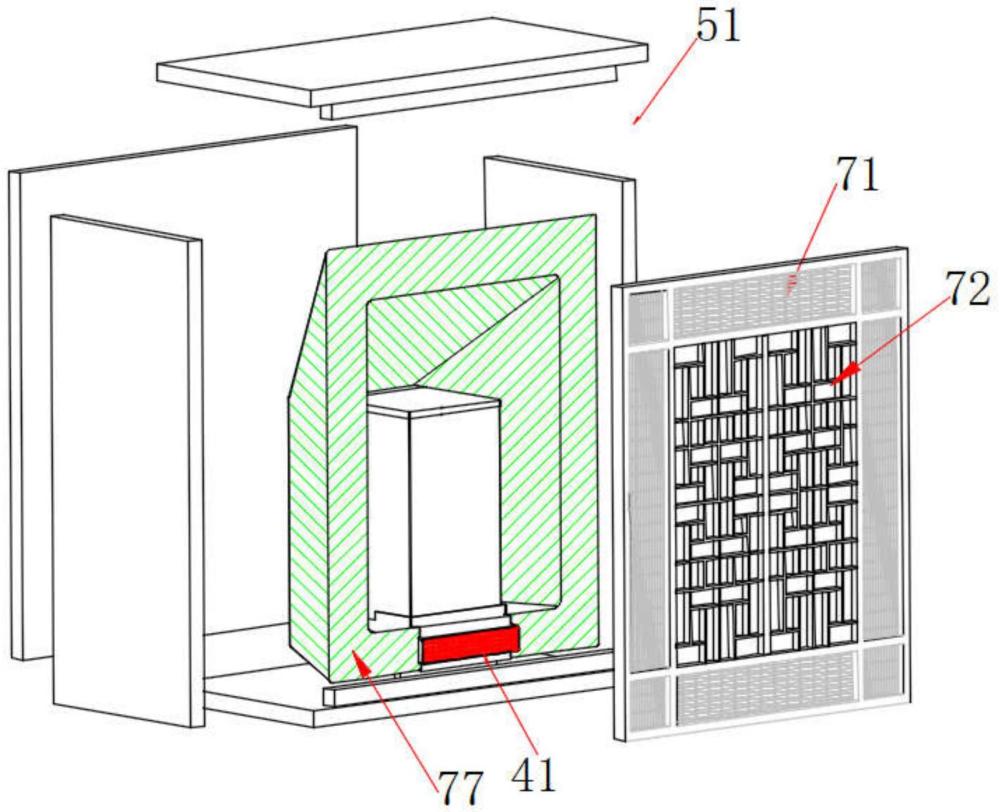

16、進一步地，外立面結構設有井字形的結構框架；所述通風網設置于裝飾板的四側，4個通風網對稱布置；所述裝飾板為古典門窗圖案，所述設備平臺外立面結構形成“畫中畫”效果。

17、進一步地，所述裝飾面板分別為裝飾性門柱、裝飾性門扇；所述裝飾性門柱位于兩側，并于通風網連接；所述裝飾性門扇位于中間，并相互前后錯位設置，形成輔助通風通道；所述裝飾面板的正面構成出進戶門的造型。

18、進一步地，所述裝飾面板為若干個印刷圖案的面板或構成某種造型的面板；所述裝飾面板相互前后錯位設置，形成輔助通風通道；若干個所述裝飾面板的正面呈現完整圖案。

19、進一步地，所述設備平臺外立面結構還包括采光板；所述采光板設置于裝飾板的上方。

20、進一步地，所述設備平臺外立面結構的底部設有空調主機排風口，所述空調主機排風口設有通風網。

21、進一步地，所述設備平臺外立面結構的側邊設有空調主機的排風口；所述空調主機的排風口為條形排風口。

22、進一步地，所述裝飾面板為設置小方格墻板，構成窗式裝飾性外立面；小方格之間設置通透邊縫，邊縫均勻分布，輔助通風；

23、所述小方格為大尺寸金屬板沖壓成型，沖壓時模具在小方格之間保留連接筋，連接筋決定相鄰小方格之間相對空間關系，使多塊小方格搭接成為大面積窗式墻板

24、進一步地，所述外立面裝飾結構還包括百葉窗，構成裝飾性外立面；百葉窗的窗片傾斜設置，相鄰百葉窗窗片上下前后錯位設置，形成通風間隙，作為通風面。

25、一種協同空調主機構造四棱臺夾套式進風場的設備平臺，所述設備平臺設有空調主機、設有所述設備平臺外立面結構；所述通風網與設備平臺連接；所述空調主機的進風口和排風口分別與所述主體遮蓋、局部通透的所述設備平臺外立面結構對接；其中進風口對接設備平臺外立面結構不超過30％通透區，排風口對接設備平臺外立面結構不超過10％通透區。

26、進一步地，所述空調主機設有排風腔和風機，排風腔的排風口連接排風段，所述排風腔和排風段構成了排風風囊；

27、所述風機葉輪設置于所述排風腔中遠離其排風口的一側；所述排風段為排風流通截面積漸次縮小的縮口排風段。

28、進一步地，所述排風段的第一排風口為楔形排風口；

29、所述楔形排風口為豎向條形排風口或者橫向條形排風口；

30、優選地，所述豎向條形排風口為側向豎向條形排風口；所述橫向條形排風口為橫向低位條形排風口或者為豎向收縮同時橫向擴張形成折扇形低位條形排風口。

31、進一步地，所述排風段的第一排風口為偏離設置排風風囊的空調主機的角度設置；

32、所述排風段的第一排風口截面積小于排風腔排風口截面積的1/3以上。

33、進一步地，還包括殼體、外換熱器負壓腔和壓縮機腔；

34、所述壓縮機腔與外換熱器負壓腔并列設置，并列設置的壓縮機腔、外換熱器負壓腔的外側設置排風腔，所述壓縮機腔、外換熱器負壓腔、排風腔結構互補設計；

35、進一步地，所述壓縮機腔靠近排風腔排風口；所述排風腔的排風口位于殼體的側板；

36、所述側板上的排風腔排風口與所述殼體進風口正交設置或者接近正交設置；

37、或者，所述排風腔由相互連通的豎向排風腔和橫向排風腔組成；其中，所述橫向排風腔設置在外換熱器負壓腔的下方或上方；

38、所述排風腔的排風口與所述殼體的進風口的朝向相反設置；或者，所述排風腔的排風口與所述殼體的進風口的朝向相同設置。

39、與現有技術相比，本實用新型具有以下有益效果：

40、一種協同空調主機構造四棱臺夾套式進風場的畫中畫結構設備平臺外立面和外立面結構的有益之處是：

41、①保障了建筑物外立面的裝飾性美學性

42、本實用新型設備平臺外立面中央區域，采用具有中式古典風格的金屬鏤空雕刻作品等等作為畫中畫來進行裝飾，這為建筑師外立面設計提供了更大的創新創作空間；對比住宅樓等建筑物的由門、窗、墻體組成的結構線條相對確定、結構關系相對剛性的外墻立面，本實用新型設備平臺外立面成為了建筑立面藝術裝飾設計的最佳表現空間。

43、本實用新型解構高層建筑設備平臺外立面的經典豎向連續裝飾設計，將豎向連續的建筑設備平臺外立面按樓層分解，回歸各個樓層本身，還原了各個樓層設備平臺的單元化模塊化，從外立面結構與通風功能結合上保障了各個樓層設備平臺外立面的獨立性、裝飾性和美學性。

44、②提高了設備平臺外立面結構安全性和空調主機運行穩定性

45、本實用新型采用具有中式古典風格的金屬鏤空雕刻作品作為畫中畫來裝飾設備平臺外立面，在為建筑師外立面的藝術設計提供了更大創新空間的同時，還將設備平臺外立面上多個側邊區域和畫中央區域設置為主輔進風區，保證了主輔進風區在外立面上的分散性、通透性、均勻性和進風區的總和面積，降低了空調主機進風速度和進風阻力；

46、本實用新型這種設備平臺外立面主輔進風區的分散性、通透性、均勻性，降低了季風、暴風對建筑外立面的單向風壓，降低了季風、暴風在外立面裝飾面的內外兩側產生的壓差，提高了設備平臺外立面結構的安全性；

47、本實用新型采用設備平臺外立面上小面積條形排風口射流排風，增強了空調主機排風對大氣逆風的抗逆性，提高了空調主機運行穩定性。

48、③保證了空調主機的熱工性能

49、本實用新型最重要的優點在于，從流體力學熱力學出發，構造了可靠的高效率的低阻力貫穿建筑物裝飾性外立面的空調主機外換熱器風路，保證了空調主機的熱工性能：按照每1hp壓縮機能力匹配900m3/h通風量的空調主機外換熱器風路設計要求，將外換熱器出風速度設置為7m/s時，只要在設備平臺外立面的邊緣區域配置不超過0.3㎡(≤設備平臺外立面面積1/20)的條形出風口，就可以滿足8hp及以下空調主機外換熱器風路的2m3/s射流排風需求；將外立面進風區的進風速度設定在2m/s以下，只要在外立面的側邊區域和畫中央區域設置總和面積不超過1㎡(≤設備平臺外立面面積1/6)的主輔進風區域，就可以滿足8hp及以下空調主機外換熱器風路的進風量需求。

50、本實用新型通過設備平臺畫中畫外立面與空調主機協調配合，構造出四棱臺夾套式進風場；本實用新型四棱臺夾套式進風場，是立體式三維進風場，是充分發掘設備平臺主體空間通風換熱功能的進風場，是具有良好的補償性和運行彈性的進風場，是兼顧建筑美學和空調主機換熱效率的進風場：外立面上主輔進風區域均勻分散、進風總和面積大、風速低，主機外換熱器進風側的阻力較小；如果設備平臺進風場中設置有障礙物，新風氣流因為風速低、阻力小還很容易繞行障礙物以穩定新風量，以及通過其它無障礙物氣流路徑增加新風量，保證進風場結構具有良好的補償性和運行彈性；空調主機采用高效率離心風機，驅動排風氣流大壓差穿越外立面底邊的小面積排風口射入環境大氣，速度高、射程遠、擴散稀釋效果好；

51、本實用新型有效克服了經典百葉窗對外換熱器排風的阻礙、低阻力貫通了外換熱器風路、保障了空調主機的熱工性能；本實用新型空調主機在設備平臺的“下有地板、上有天花、后有墻體、前有外立面”的前所未見的嚴苛的空間約束條件下，熱工性能相比實驗室數據沒有降低，高質量高效率完成了空調系統作為“熱量搬運工”的任務。
