本發明涉及空氣凈化設備領域，尤其涉及一種建筑改造用環保空氣凈化裝置。

背景技術：

1、老舊建筑遺產和歷史街區內往往存在大量具有極高歷史、文化和藝術價值的文物、古跡等，施工中產生的污染空氣含有大量的顆粒物、有害氣體等污染物，這些污染物會沉降在文物表面，加速文物的腐蝕、老化等損壞過程，對文物保護構成嚴重威脅，因此在施工過程中，對空氣的凈化工作尤為重要，傳統的空氣凈化器多以濾網過濾為主，對于大顆粒物和部分有害氣體有一定的過濾效果，但面對施工中產生的大量高濃度粉塵、復雜的有害氣體以及潮濕的空氣環境，其凈化效率和效果往往不能滿足要求，且濾網容易堵塞，需要頻繁更換，增加了使用成本和維護工作量，一些單一功能的空氣凈化設備，如僅具有除濕功能或僅能去除某種特定有害氣體的設備，無法綜合解決施工中產生的多種空氣污染物問題，不能實現對空氣的全面凈化，因此，我們提出一種建筑改造用環保空氣凈化裝置，用于解決上述提到的問題。

技術實現思路

1、本發明的目的是為了解決背景技術中存在的缺點，而提出的一種建筑改造用環保空氣凈化裝置。

2、為達到以上目的，本發明采用的技術方案為：一種建筑改造用環保空氣凈化裝置，包括空氣凈化器，所述空氣凈化器包括機體，所述機體外周一側設置有固定架，所述固定架上下部一側均固定連接有安裝環，所述安裝環均安裝在機體外周上部，所述固定架上部安裝有進水管，所述進水管遠離固定架的一端連通有水倉，所述水倉設置在機體內上部，所述水倉底部安裝有倒錐板，所述倒錐板底端中部一側安裝有排污管，所述排污管遠離倒錐板的一端安裝在固定架下部，所述機體頂部安裝有頂倉，所述機體底部安裝有底倉，所述底倉底部固定連接有底座，所述頂倉頂部安裝有排氣罩，所述頂倉底端中部外側安裝有進氣罩，所述頂倉內邊部安裝有氣泵，所述排氣罩與進氣罩分別與氣泵輸出和輸入端相連接，所述頂倉內中部安裝有抽風機，所述抽風機輸入端連通有抽氣管，所述抽氣管固定連接在頂倉底端中部，所述抽氣管外周中上部安裝有多個單向閥，所述單向閥位于水倉內側中下部。

3、優選的，所述機體中上部轉動連接有轉環，所述轉環外周下部固定連接有安裝板，所述安裝板頂部固定連接有均勻分布的底架。

4、優選的，所述底架內側上部均轉動連接有轉架，所述轉架一端均安裝有霧化噴頭，所述轉架尾部底部安裝有彈力件，所述彈力件底部安裝在底架底端一部。

5、優選的，所述轉架遠離霧化噴頭的一端均固定連接有連接管，所述連接管均貫穿有轉環，所述連接管遠離轉架的一端均安裝有潛水泵倉，所述潛水泵倉轉動連接在水倉內下部。

6、優選的，所述轉環外周上部安裝有凸環，所述凸環外周螺紋連接有調節架。

7、優選的，所述抽氣管底部貫穿倒錐板中部，所述抽氣管外周下部固定連接有均勻分布的抽氣罩，所述抽氣罩遠離抽氣管的一端均固定連接有抽氣頭，所述抽氣頭均設置在機體內側下部。

8、優選的，所述機體外周下部安裝有均勻分布的進氣濾網，所述機體內下部外側設置有濾布罩，所述濾布罩底部安裝有固定環二，所述固定環二固定連接在機體內側下部，所述濾布罩底部開設有均勻分布的通孔，所述濾布罩頂部安裝有導流環，所述導流環外周開設有均勻分布的導流槽，所述導流環頂部安裝有導流架。

9、優選的，所述導流架邊部貫穿有均勻分布的下流孔，所述下流孔出口部均朝向?qū)Я鳝h(huán)，所述導流架設置在下流孔下部，所述倒錐板底部外側安裝有均勻分布的滴管，所述滴管底部均開設有滴孔，所述滴管均設置在導流架上側。

10、優選的，所述水倉內一側安裝有驅動倉，所述驅動倉內部安裝有電機，所述電機驅動端固定連接有齒輪，所述齒輪一側嚙合連接有齒環，所述齒環固定連接在轉環內側上部。

11、優選的，所述底倉頂部安裝有下料柵板，所述底倉內中部安裝有泵體，所述泵體輸出端連接有肋管，所述肋管遠離泵體的一端均固定連接有環管，所述環管內側固定連接有承托面，所述承托面固定連接在底倉外周頂部，所述肋管均安裝在環管底部。

12、與現有技術相比，本發明具有以下有益效果：

13、1、本發明在使用過程中，水會通過進水管進入到機體內中部的水倉中，此時通過潛水泵倉能夠抽取水倉內部的水，并通過連接管導出到轉架內部最終通過霧化噴頭霧化噴出，在空氣凈化器周圍形成一道“水霧圈”，此時當周圍空氣被牽引吸入空氣凈化器內部時，空氣會先與周圍的“水霧圈”進行接觸，通過“水霧圈”能夠?qū)⒖諝庵械念w粒物進行快速“降塵”，實現對空氣中大顆粒物的分離，完成對空氣的初步凈化。

14、2、通過進氣濾網與空氣凈化器內部的濾布罩能夠?qū)崿F(xiàn)對空氣的進一步過濾，使得細小顆粒物能夠被進一步過濾凈化，之后空氣會被抽氣頭吸入并通過抽氣罩進入到抽氣管內部，空氣在進入到抽氣管內部后會通過抽氣管上部外周的單向閥排出，進入到水倉中，與水倉內部的水進行接觸，通過水倉內部的水能夠?qū)諝膺M行水洗凈化，之后在頂倉內部氣泵的作用下，凈化后的空氣會被進氣罩抽出并通過排氣罩排出回歸外界，實現空氣的完整凈化循環，有利于實際使用。

15、3、在實際施工改造時，人們能夠根據實際使用環境與空氣中被污染程度對調節架進行調節，通過轉動調節架能夠與轉環外周的凸環進行配合，實現對調節架的高度的調節，當調節架被轉動向下時，會對轉架的尾部進行壓迫，帶動轉架整體進行偏轉，當調節架被轉動向上時，通過彈力件的回彈力能夠?qū)D(zhuǎn)架的尾部進行頂撐，使得轉架與霧化噴頭能夠進行反向偏轉，從而實現對轉架的噴霧方向的調節，能夠進一步對“水霧圈”的大小進行控制。

16、4、在實際使用時，水倉內部的水會通過滴管底部的滴孔滴落到導流架上，并通過導流架邊部的下流孔下流，流下的水會通過導流環被引導進行繼續下流，通過導流環上的導流槽能夠?qū)崿F(xiàn)對水流的進一步引導，使得水流能夠在濾布罩表面形成一道水幕，實現對進入空氣的淋洗，同時能夠?qū)V布罩進行水洗，避免濾布罩表面攔截的灰塵過多影響后期使用，污水會通過底部的通孔排出，并匯流到底倉內部，實現空氣凈化器的連續使用。

技術特征：

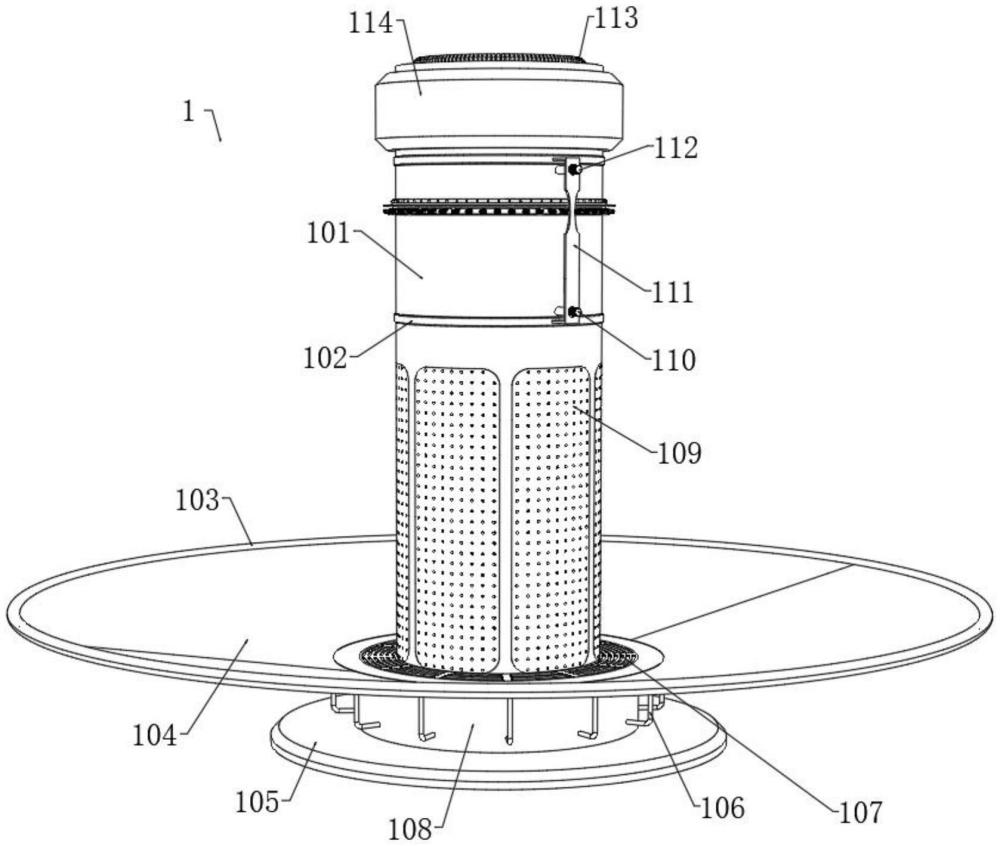

1.一種建筑改造用環保空氣凈化裝置，包括空氣凈化器(1)，其特征在于：所述空氣凈化器(1)包括機體(101)，所述機體(101)外周一側設置有固定架(111)，所述固定架(111)上下部一側均固定連接有安裝環(102)，所述安裝環(102)均安裝在機體(101)外周上部，所述固定架(111)上部安裝有進水管(112)，所述進水管(112)遠離固定架(111)的一端連通有水倉，所述水倉設置在機體(101)內上部，所述水倉底部安裝有倒錐板(135)，所述倒錐板(135)底端中部一側安裝有排污管(110)，所述排污管(110)遠離倒錐板(135)的一端安裝在固定架(111)下部，所述機體(101)頂部安裝有頂倉(114)，所述機體(101)底部安裝有底倉(108)，所述底倉(108)底部固定連接有底座(105)，所述頂倉(114)頂部安裝有排氣罩(113)，所述頂倉(114)底端中部外側安裝有進氣罩(137)，所述頂倉(114)內邊部安裝有氣泵，所述排氣罩(113)與進氣罩(137)分別與氣泵輸出和輸入端相連接，所述頂倉(114)內中部安裝有抽風機，所述抽風機輸入端連通有抽氣管(130)，所述抽氣管(130)固定連接在頂倉(114)底端中部，所述抽氣管(130)外周中上部安裝有多個單向閥，所述單向閥位于水倉內側中下部。

2.根據權利要求1所述的一種建筑改造用環保空氣凈化裝置，其特征在于：所述機體(101)中上部轉動連接有轉環(121)，所述轉環(121)外周下部固定連接有安裝板(138)，所述安裝板(138)頂部固定連接有均勻分布的底架(119)。

3.根據權利要求2所述的一種建筑改造用環保空氣凈化裝置，其特征在于：所述底架(119)內側上部均轉動連接有轉架(117)，所述轉架(117)一段均安裝有霧化噴頭(116)，所述轉架(117)尾部底部安裝有彈力件(118)，所述彈力件(118)底部安裝在底架(119)底端一部。

4.根據權利要求3所述的一種建筑改造用環保空氣凈化裝置，其特征在于：所述轉架(117)遠離霧化噴頭(116)的一端均固定連接有連接管(120)，所述連接管(120)均貫穿有轉環(121)，所述連接管(120)遠離轉架(117)的一端均安裝有潛水泵倉(126)，所述潛水泵倉(126)轉動連接在水倉內下部。

5.根據權利要求4所述的一種建筑改造用環保空氣凈化裝置，其特征在于：所述轉環(121)外周上部安裝有凸環(122)，所述凸環(122)外周螺紋連接有調節架(115)。

6.根據權利要求1所述的一種建筑改造用環保空氣凈化裝置，其特征在于：所述抽氣管(130)底部貫穿倒錐板(135)中部，所述抽氣管(130)外周下部固定連接有均勻分布的抽氣罩(131)，所述抽氣罩(131)遠離抽氣管(130)的一端均固定連接有抽氣頭(132)，所述抽氣頭(132)均設置在機體(101)內側下部。

7.根據權利要求1所述的一種建筑改造用環保空氣凈化裝置，其特征在于：所述機體(101)外周下部安裝有均勻分布的進氣濾網(109)，所述機體(101)內下部外側設置有濾布罩(127)，所述濾布罩(127)底部安裝有固定環二(128)，所述固定環二(128)固定連接在機體(101)內側下部，所述濾布罩(127)底部開設有均勻分布的通孔(129)，所述濾布罩(127)頂部安裝有導流環(123)，所述導流環(123)外周開設有均勻分布的導流槽(133)，所述導流環(123)頂部安裝有導流架(124)。

8.根據權利要求7所述的一種建筑改造用環保空氣凈化裝置，其特征在于：所述導流架(124)邊部貫穿有均勻分布的下流孔(134)，所述下流孔(134)出口部均朝向?qū)Я鳝h(huán)(123)，所述導流架(124)設置在下流孔(134)下部，所述倒錐板(135)底部外側安裝有均勻分布的滴管(125)，所述滴管(125)底部均開設有滴孔(136)，所述滴管(125)均設置在導流架(124)上側。

9.根據權利要求1所述的一種建筑改造用環保空氣凈化裝置，其特征在于：所述水倉內一側安裝有驅動倉(139)，所述驅動倉(139)內部安裝有電機，所述電機驅動端固定連接有齒輪(140)，所述齒輪(140)一側嚙合連接有齒環(141)，所述齒環(141)固定連接在轉環(121)內側上部。

10.根據權利要求1所述的一種建筑改造用環保空氣凈化裝置，其特征在于：所述底倉(108)頂部安裝有下料柵板(107)，所述底倉(108)內中部安裝有泵體，所述泵體輸出端連接有肋管(106)，所述肋管(106)遠離泵體的一端均固定連接有環管(103)，所述環管(103)內側固定連接有承托面(104)，所述承托面(104)固定連接在底倉(108)外周頂部，所述肋管(106)均安裝在環管(103)底部。

技術總結
本發明涉及空氣凈化設備領域，尤其涉及一種建筑改造用環保空氣凈化裝置，包括空氣凈化器，所述空氣凈化器包括機體，所述機體外周一側設置有固定架，所述固定架上下部一側均固定連接有安裝環，所述安裝環均安裝在機體外周上部，所述固定架上部安裝有進水管，所述進水管遠離固定架的一端連通有水倉，所述水倉設置在機體內上部，所述水倉底部安裝有倒錐板，所述倒錐板底端中部一側安裝有排污管，本發明當周圍空氣被牽引吸入空氣凈化器內部時，空氣會先與周圍的“水霧圈”進行接觸，通過“水霧圈”能夠?qū)⒖諝庵械念w粒物進行快速“降塵”，實現對空氣中大顆粒物的分離，完成對空氣的初步凈化。
