本發明屬于，更具體地說，特別涉及一種石油運輸架。

背景技術：

1、石油運輸是對石油類能源通過桶、箱、罐等容器存儲后進行轉移，根據容器類型設置不同的運輸架再通過運輸工具如貨車、拖車等進行轉移，一些柴油的存儲容器為表面有凹陷的箱體，便于抬升，但由于體積大，重量大，同樣需要用到運輸架固定進行轉移，如公開號為cn215663165u的專利，公開了一種柴油運輸轉運裝置，通過限位臂將運輸桶限位在運輸架的底盒上，解決了運輸過程中的晃動問題，但容器體積大重量大，在上下貨車等運輸工具時仍需借助起吊機等機構，對于一些急需柴油的礦地、工地等地區便利性不足。

2、于是，有鑒于此，針對現有的結構及缺失予以研究改良，提供一種石油運輸架，以期達到更具有更加實用價值性的目的。

技術實現思路

1、為了解決上述技術問題，本發明提供一種石油運輸架，以解決石油運輸?shù)娜萜黧w積大，重量大，上下貨車等運輸工具時仍需借助起吊機等機構，對于一些急需柴油的礦地、工地等地區便利性不足的問題。

2、本發明一種石油運輸架的目的與功效，由以下具體技術手段所達成：

3、一種石油運輸架，包括底座，所述底座四角分布立架，包括后端的兩個立柱以及前端的兩個導柱，所述立柱上滑動設置有支撐座，所述導柱上安裝有導板，導板上轉動連接有導塊；

4、兩個所述支撐座之間轉動連接有安裝件，所述安裝件包括安裝框，所述安裝框兩側均滑動設置有滑梁，所述滑梁一端與支撐座轉動連接，另一端與導塊滑動連接，所述安裝框底部兩側設置底梁，所述底梁上開設溝槽；

5、所述支撐座與所述立柱之間設置有升降機構，安裝件通過牽引機構與底座連接。

6、進一步的，所述升降機構包括頂柱，所述頂柱固定設置在支撐座底部，所述立柱內轉動設置有套設再頂柱上的主動輪，所述主動輪與所述頂柱螺紋連接，所述立柱上還轉動連接有傳動軸，所述傳動軸一端通過聯動結構驅動，另一端設置從動輪，所述從動輪與所述主動輪相嚙合。

7、進一步的，所述聯動結構包括穿設在兩個立柱上的連桿，所述傳動軸底部以及對應的連桿上均設置有錐齒輪，兩個錐齒輪相嚙合。

8、進一步的，所述牽引機構包括底座上設置的繞線輪，所述安裝框通過拉索與繞線輪連接，繞線輪通過電機控制轉動。

9、進一步的，所述滑梁上還滑動套設有套梁，所述套梁外側設置有滑道，所述導塊滑動卡設在滑道內。

10、進一步的，所述安裝框兩側均陣列分布有多個t型滑板，所述t型滑板上轉動連接有抵接在滑梁內壁的滑輪。

11、進一步的，所述底座上兩側均開設有移動槽，所述移動槽上設置固定折板，所述固定折板通過螺栓卡設在移動槽其中一處。

12、與現有技術相比，本發明具有如下有益效果：

13、底座安裝在對應運輸工具上，通過掛吊的方式利用溝槽將容器掛吊在安裝框的底梁上，由于滑梁能夠傾斜并伸縮延長，使得安裝框能夠滑出或滑入底座內，便于容器的裝卸，對石油的運輸帶來便捷。

技術特征：

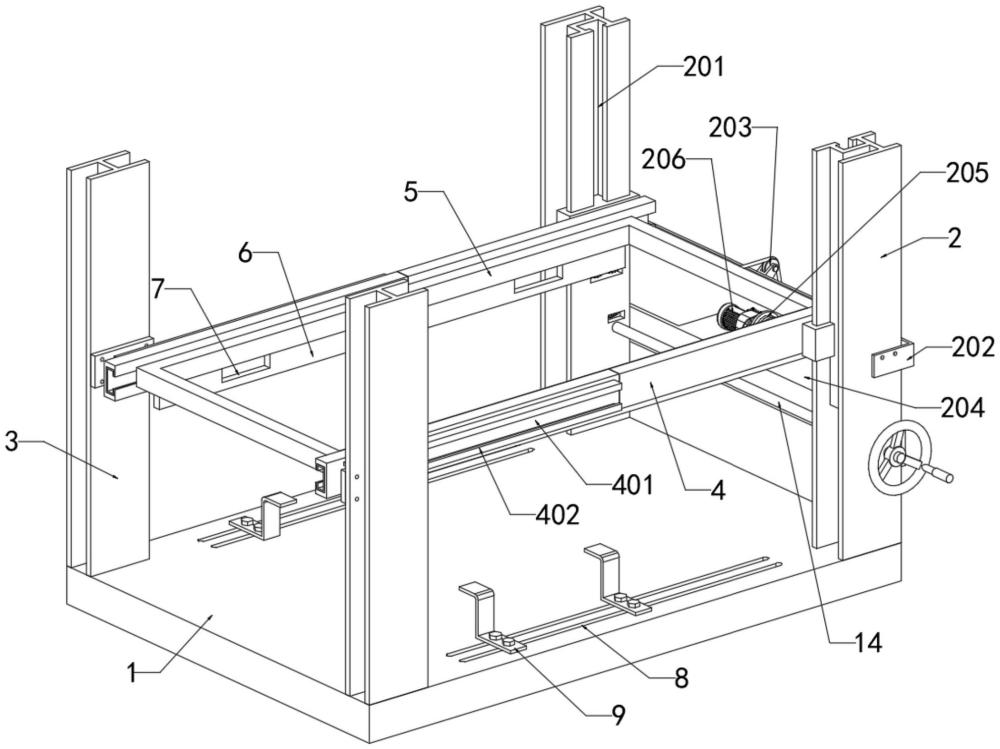

1.一種石油運輸架，其特征在于：包括底座(1)，所述底座(1)四角分布立架，包括后端的兩個立柱(2)以及前端的兩個導柱(3)，所述立柱(2)上滑動設置有支撐座(10)，所述導柱(3)上安裝有導板(12)，導板(12)上轉動連接有導塊(13)；

2.如權利要求1所述的一種石油運輸架，其特征在于：所述升降機構包括頂柱(19)，所述頂柱(19)固定設置在支撐座(10)底部，所述立柱(2)內轉動設置有套設再頂柱(19)上的主動輪(18)，所述主動輪(18)與所述頂柱(19)螺紋連接，所述立柱(2)上還轉動連接有傳動軸(16)，所述傳動軸(16)一端通過聯動結構驅動，另一端設置從動輪(17)，所述從動輪(17)與所述主動輪(18)相嚙合。

3.如權利要求1所述的一種石油運輸架，其特征在于：所述聯動結構包括穿設在兩個立柱(2)上的連桿(14)，所述傳動軸(16)底部以及對應的連桿(14)上均設置有錐齒輪(15)，兩個錐齒輪(15)相嚙合。

4.如權利要求1所述的一種石油運輸架，其特征在于：所述牽引機構包括底座(1)上設置的繞線輪(205)，所述安裝框(5)通過拉索與繞線輪(205)連接，繞線輪(205)通過電機(206)控制轉動。

5.如權利要求1所述的一種石油運輸架，其特征在于：所述滑梁(4)上還滑動套設有套梁(401)，所述套梁(401)外側設置有滑道(402)，所述導塊(13)滑動卡設在滑道(402)內。

6.如權利要求1所述的一種石油運輸架，其特征在于：所述安裝框(5)兩側均陣列分布有多個t型滑板(501)，所述t型滑板(501)上轉動連接有抵接在滑梁(4)內壁的滑輪(502)。

7.如權利要求1所述的一種石油運輸架，其特征在于：所述底座(1)上兩側均開設有移動槽(8)，所述移動槽(8)上設置固定折板(9)，所述固定折板(9)通過螺栓卡設在移動槽(8)其中一處。

技術總結
本發明提供一種石油運輸架，屬于石油運輸技術領域，以解決石油運輸?shù)娜萜鬟\(yùn)輸裝卸不便的問題，包括底座，底座四角分布立架，包括后端的兩個立柱以及前端的兩個導柱，立柱上滑動設置有支撐座，導柱上安裝有導板，導板上轉動連接有導塊，兩個支撐座之間轉動連接有安裝件，安裝件包括安裝框，安裝框兩側均滑動設置有滑梁，滑梁一端與支撐座轉動連接，另一端與導塊滑動連接，安裝框底部兩側設置底梁，底梁上開設溝槽，支撐座與立柱之間設置有升降機構，安裝件通過牽引機構與底座連接。

技術研發人員：李金操,甘軼霖
受保護的技術使用者：重慶朗聞石油有限公司
技術研發日：
技術公布日：2025/4/28
