本技術涉及物料提升設備領域，具體為一種物料提升裝置。

背景技術：

1、在建筑施工方面人們有著各種的需求，物料提升裝置是建筑施工中用來解決垂直運輸常用的一種既簡單又方便的起重設備，很多的建筑物料提升裝置由于體積比較大，在建筑施工的過程中不好移動，浪費很多的人力，并且很多的建筑物料提升裝置中物料會發生揮灑現象，容易造成物料的浪費。

2、根據現有公開號為cn208898424u的專利文獻公開的一種建筑物料提升裝置，其包括底座，所述底座頂部的兩側均固定安裝有立柱，兩個立柱的頂端均固定安裝有安裝座，所述安裝座的頂部固定安裝有驅動電機，所述驅動電機的輸出端活動連接有繞線滑輪，兩個的立柱之間設置有物料存放箱，所述物料存放箱的兩側均固定安裝有防墜掛鉤，所述防墜掛鉤與繞線滑輪之間通過鋼繩固定連接，該技術方案在使用時，通過行走輪的設計解決了普通建筑物料提升裝置的難以移動，能隨意移動到想要的位置的問題，而當行走輪停止制動的時候還能夠加做一個穩定的裝置，針對上述技術方案，該方案雖然實現了設備的移動，但是設備在運輸物料時，物料所在位置沒有遮擋，在風流的吹動下物料會向外掉落，在使用時存在不便。

技術實現思路

1、針對現有技術存在的不足，本實用新型目的是提供一種物料提升裝置，以解決上述背景技術中提出的問題，本實用新型結構新穎，在使用時，后期儲料組件在固定箱和活動箱的內部上下移動，固定箱和活動箱對儲料組件的邊側進行密封遮擋，從而避免物料從儲料組件內部掉落造成的影響。

2、為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種物料提升裝置，包括提升裝置本體，所述提升裝置本體包括底座，所述底座的頂部焊接有支撐桿，所述支撐桿的頂部活動安裝有安裝座，所述安裝座上固定安裝有動力機構，所述動力機構上安裝有螺紋桿，所述螺紋桿的一端活動安裝有儲料組件，所述支撐桿和底座之間焊接有固定箱，所述固定箱的內部活動安裝有活動箱，所述儲料組件活動安裝在活動箱的內部。

3、進一步的，所述支撐桿的內部固定安裝有升降機構，所述升降機構的一端固定在安裝座的一側，所述活動箱的頂部開有出料口，所述活動箱上開有連接口。

4、進一步的，所述支撐桿的一側開有滑槽，所述支撐桿的另一側開有限位槽，所述儲料組件包括固定座，所述固定箱上開有開口。

5、進一步的，所述固定座的邊側焊接有限位塊，所述固定座通過限位塊活動安裝在限位槽的內部，所述滑槽的內部活動安裝有滑塊。

6、進一步的，所述滑塊固定安裝在活動箱的一側底部，所述固定座上焊接有固定管，所述固定管活動安裝在螺紋桿上，所述固定座上固定有支撐塊，所述支撐塊與活動箱頂部的內壁相配合。

7、進一步的，所述固定座的內部活動安裝有儲料箱，所述儲料箱的邊側固定有固定塊，所述固定座的內壁上開有固定槽，所述固定塊活動安裝在固定槽的內部。

8、本實用新型的有益效果：本實用新型的一種物料提升裝置，包括底座；支撐桿；固定箱；活動箱；開口；連接口；儲料組件；安裝座；動力機構；螺紋桿；升降機構；滑槽；限位槽；固定座；儲料箱；固定槽；固定塊；限位塊；支撐塊；固定管；出料口。

9、該一種物料提升裝置，在使用時，后期儲料組件在固定箱和活動箱的內部上下移動，固定箱和活動箱對儲料組件的邊側進行密封遮擋，從而避免物料從儲料組件內部掉落造成的影響。

10、該一種物料提升裝置，通過動力機構和螺紋桿實現對儲料組件的初步升降，升降機構與安裝座相配合實現二次升降，儲料組件實現二次升降時活動箱在固定箱的內部移動，從而在物料意外掉落時，掉落至底座上，便于后期的收集在利用。

11、該一種物料提升裝置，儲料組件通過開口和連接孔拉出至底座上，便于前期的進料，在排料時可將儲料箱先拉出一部分，將內部的物料取出一部分后再將儲料箱從固定座的內部完全拉出，便于將儲料箱內部殘留的物料快速的排出。

技術特征：

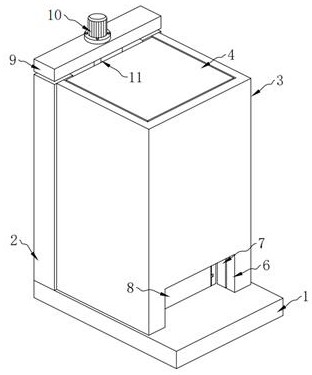

1.一種物料提升裝置，包括提升裝置本體，其特征在于：所述提升裝置本體包括底座（1），所述底座（1）的頂部焊接有支撐桿（2），所述支撐桿（2）的頂部活動安裝有安裝座（9），所述安裝座（9）上固定安裝有動力機構（10），所述動力機構（10）上安裝有螺紋桿（11），所述螺紋桿（11）的一端活動安裝有儲料組件（8），所述支撐桿（2）和底座（1）之間焊接有固定箱（3），所述固定箱（3）的內部活動安裝有活動箱（4），所述儲料組件（8）活動安裝在活動箱（4）的內部。

2.根據權利要求1所述的一種物料提升裝置，其特征在于：所述支撐桿（2）的內部固定安裝有升降機構（12），所述升降機構（12）的一端固定在安裝座（9）的一側，所述活動箱（4）的頂部開有出料口（22），所述活動箱（4）上開有連接口（7）。

3.根據權利要求1所述的一種物料提升裝置，其特征在于：所述支撐桿（2）的一側開有滑槽（13），所述支撐桿（2）的另一側開有限位槽（14），所述儲料組件（8）包括固定座（15），所述固定箱（3）上開有開口（6）。

4.根據權利要求3所述的一種物料提升裝置，其特征在于：所述固定座（15）的邊側焊接有限位塊（19），所述固定座（15）通過限位塊（19）活動安裝在限位槽（14）的內部，所述滑槽（13）的內部活動安裝有滑塊。

5.根據權利要求4所述的一種物料提升裝置，其特征在于：所述滑塊固定安裝在活動箱（4）的一側底部，所述固定座（15）上焊接有固定管（21），所述固定管（21）活動安裝在螺紋桿（11）上，所述固定座（15）上固定有支撐塊（20），所述支撐塊（20）與活動箱（4）頂部的內壁相配合。

6.根據權利要求3所述的一種物料提升裝置，其特征在于：所述固定座（15）的內部活動安裝有儲料箱（16），所述儲料箱（16）的邊側固定有固定塊（18），所述固定座（15）的內壁上開有固定槽（17），所述固定塊（18）活動安裝在固定槽（17）的內部。

技術總結
本技術提供一種物料提升裝置，包括提升裝置本體，所述提升裝置本體包括底座，所述底座的頂部焊接有支撐桿，所述支撐桿的頂部活動安裝有安裝座，所述安裝座上固定安裝有動力機構，所述動力機構上安裝有螺紋桿，所述螺紋桿的一端活動安裝有儲料組件，所述支撐桿和底座之間焊接有固定箱，所述固定箱的內部活動安裝有活動箱，所述儲料組件活動安裝在活動箱的內部。該一種物料提升裝置，在使用時，后期儲料組件在固定箱和活動箱的內部上下移動，固定箱和活動箱對儲料組件的邊側進行密封遮擋，從而避免物料從儲料組件內部掉落造成的影響。

技術研發人員：李敏敏,李言言,鄧志剛
受保護的技術使用者：湖北宏略建設工程有限公司
技術研發日：20240613
技術公布日：2025/4/28
