本申請涉及飲水設備，特別涉及一種凈熱一體機。

背景技術：

1、在當前的具有過濾和加熱功能的飲水設備中，在加熱工作過程中，加熱模塊的熱量會在飲水設備內進行輻射，這樣容易使得飲水設備內部的其他元部件過熱，從而對飲水設備的正常運行造成不利影響。

技術實現思路

1、本申請實施例提供一種凈熱一體機，能夠避免熱罐組件工作時熱輻射對凈熱一體機內其他電器件產生影響。

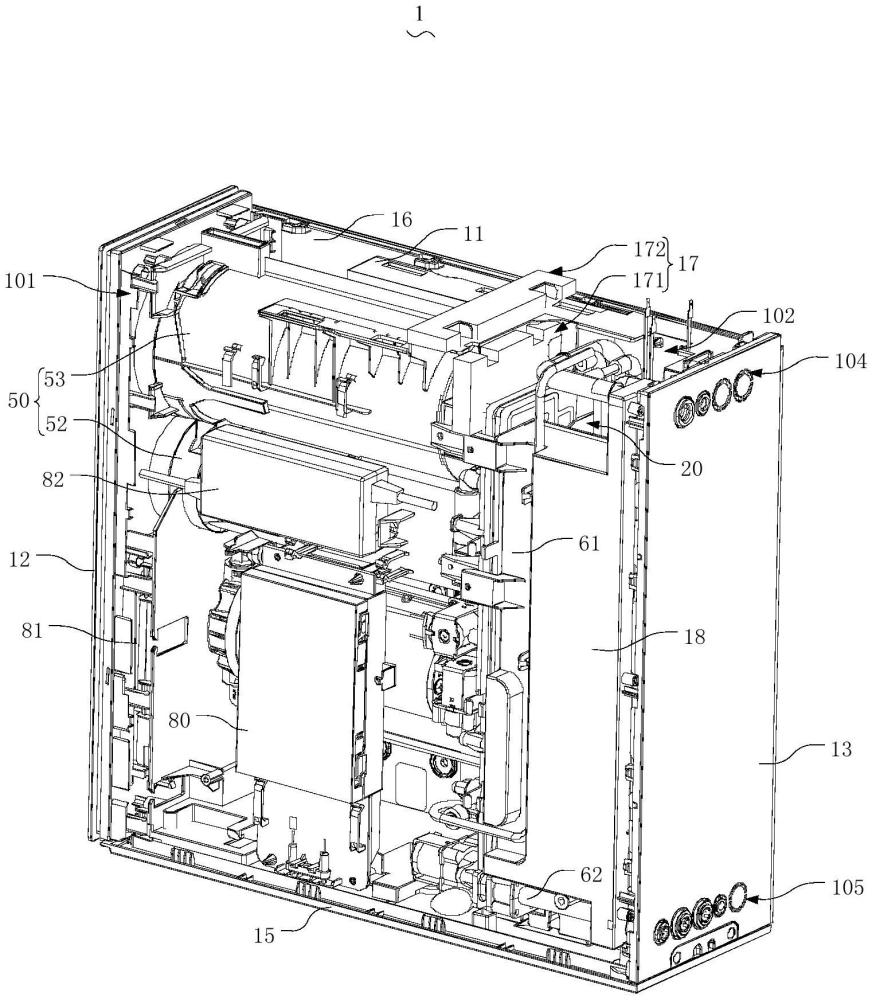

2、本申請實施例提供了一種凈熱一體機，該凈熱一體機包括殼體組件、過濾系統、熱罐組件以及電控組件；殼體組件內設置有第一安裝空間和第二安裝空間，所述第一安裝空間和所述第二安裝空間二者不進行空氣對流；所述熱罐組件與所述過濾系統水路連通；電控組件設置于所述第一安裝空間內，所述熱罐組件與所述電控組件電連接；所述過濾系統設置在所述第一安裝空間內，所述熱罐組件設置在所述第二安裝空間內。

3、在其中一些實施例中，還包括設置在所述殼體組件內的水路板和隔熱件，所述水路板將所述過濾系統和所述熱罐組件水路連通，并位于所述過濾系統和所述熱罐組件之間；

4、所述隔熱件與所述水路板連接，且所述隔熱件與所述水路板一同將所述殼體組件分隔出所述第一安裝空間和所述第二安裝空間。

5、在其中一些實施例中，所述水路板與所述殼體組件之間具有供所述熱罐組件與所述電控組件之間的導線通過的過口，所述隔熱件設置在所述過口處，以阻止所述第一安裝空間和所述第二安裝空間進行空氣對流。

6、在其中一些實施例中，所述殼體組件上還設置有散熱口，所述散熱口連通所述第二安裝空間和外界。

7、在其中一些實施例中，所述散熱口位于所述殼體組件的頂部。

8、在其中一些實施例中，所述水路板朝向所述熱罐組件的一側還設置有隔熱板。

9、在其中一些實施例中，所述殼體組件包括外殼以及設置在所述外殼內的中殼，所述過濾系統、所述熱罐組件以及所述水路板均設置在所述中殼上。

10、在其中一些實施例中，所述中殼上設置有限位槽，所述隔熱件限位固定于所述限位槽。

11、在其中一些實施例中，還包括隔熱罩，所述隔熱罩位于所述第二安裝空間，并罩蓋在所述熱罐組件外部。

12、在其中一些實施例中，所述熱罐組件包括罐體以及加熱件，所述罐體具有加熱腔，所述加熱件用于對所述加熱腔內的水進行加熱，所述罐體具有分別連通所述加熱腔的進水口和出水口，所述出水口位于所述罐體的底部；

13、所述凈熱一體機還包括抽水泵和出水管，所述抽水泵的出口與所述出水口連通，所述出水管與所述出水口連通，且所述出水管穿設于所述罐體，并至少部分與所述加熱件在高度方向上重合。

14、在其中一些實施例中，所述罐體包括罐身、罐頂蓋以及罐底蓋，所述罐身分別與所述罐頂蓋和所述罐底蓋連接，以圍合形成所述加熱腔，所述抽水泵連接于所述罐身，所述進水口設置于所述罐底蓋，所述出水口設置于所述罐頂蓋；

15、所述出水管的一端與所述抽水泵的出口連通，另一端從所述罐底蓋伸入所述加熱腔并從所述罐頂蓋穿出。

16、在其中一些實施例中，所述出水管包括相連通的出水段和進水段，所述進水段與所述抽水泵的出口連通，并連通所述進水口，所述出水段從所述罐底蓋伸入所述加熱腔并從所述罐頂蓋穿出，所述進水段至少靠近所述出水口的部分朝向所述出水口延伸，且所述進水段的內徑自背離所述出水段的方向呈縮小設置。

17、在其中一些實施例中，所述罐頂蓋還設置有排氣口，所述出水管從所述排氣口穿出，所述出水管的外壁與所述排氣口的壁體具有間隙。

18、在其中一些實施例中，還包括排氣管，所述排氣管通過所述排氣口與所述加熱腔連通，所述排氣管套設于所述出水管，且所述排氣管的內壁與所述出水管的外壁之間具有間隙。

19、在其中一些實施例中，還包括三通管，所述三通管具有排氣腔以及與所述排氣腔連通的第一接口、第二接口和第三接口，所述出水管穿過所述第一接口且部分伸入所述第二接口內，伸入所述第二接口內的所述出水管的外壁與所述第二接口的內壁密封連接，以連通所述出水管與所述第二接口并且封堵所述第一接口與所述第二接口；

20、所述排氣管的外壁與所述第一接口的內壁密封連接，以使所述排氣管的內壁與所述出水管的外壁之間的間隙與所述第三接口連通，所述加熱器內的氣體能夠依次經由所述排氣口、所述排氣腔以及所述第三接口排出。

21、在其中一些實施例中，還包括排氣管、冷凝管和補水管，所述排氣管通過所述排氣口與所述加熱腔連通，所述排氣管穿設于所述冷凝管，所述冷凝管具有能承載冷卻水的冷凝腔；

22、所述補水管一端與所述罐體連接，并與所述加熱腔連通，所述補水管的另一端與所述冷凝管連接，并與所述冷凝腔連通，以使所述冷凝腔內的冷卻水經過所述補水管流入所述加熱腔內。

23、在其中一些實施例中，還包括檢測組件，所述檢測組件包括水位檢測元件、水質檢測元件以及溫控元件的其中至少一種，所述水位檢測元件、所述水質檢測元件以及所述溫控元件均與所述罐體連接，并與所述加熱腔連通；

24、所述水位檢測元件用于檢測所述加熱腔內的水位，所述水質檢測元件用于檢測所述加熱腔內水的質量，所述溫控元件用于檢測所述加熱腔內水的溫度。

25、在其中一些實施例中，所述凈熱一體機還包括控制器、第一溫度傳感器、第二溫度傳感器以及水龍頭，所述過濾系統包括增壓泵、濾芯組件以及連接所述濾芯組件的出口的純水出管，所述純水出管和所述出水管均連接至所述水龍頭；

26、其中，所述第一溫度傳感器用于檢測所述加熱腔內的溫度，所述第二溫度傳感器用于檢測所述純水出管中的溫度，所述控制器用于接收所述第一溫度傳感器和所述第二溫度傳感器的檢測值，并控制所述抽水泵和所述增壓泵的運行功率，以在所述水龍頭處形成設定溫度值的水。

27、基于本申請實施例的凈熱一體機，通過殼體組件設置有第一安裝空間和第二安裝空間，電控組件設置于第一安裝空間內，過濾系統設置在第一安裝空間內，熱罐組件設置在第二安裝空間內，第一安裝空間和第二安裝空間二者不進行空氣對流，使得第一安裝空間和第二安裝空間形成為兩個獨立且空氣相互不進行不流通的安裝空間，防止第二安裝空間內被熱罐組件加熱升溫過后的熱氣流通過自然對流流入第一安裝空間內，由此避免熱罐組件工作時的熱量輻射到過濾系統，避免過濾系統內的常溫水被烤熱導致水溫升過大，同時還能夠避免過濾系統內的濾芯受到熱輻射影響造成的使用壽命降低；減少熱罐組件在加熱過程中產生的熱量對電控組件的影響，從而降低因熱輻射導致的電控組件性能下降或損壞的風險，提高過濾系統和電控組件的使用壽命和安全性，提高用戶使用體驗。

技術特征：

1.一種凈熱一體機，其特征在于，包括：

2.如權利要求1所述的凈熱一體機，其特征在于，還包括設置在所述殼體組件內的水路板和隔熱件，所述水路板將所述過濾系統和所述熱罐組件水路連通，并位于所述過濾系統和所述熱罐組件之間；

3.如權利要求2所述的凈熱一體機，其特征在于，所述水路板與所述殼體組件之間具有供所述熱罐組件與所述電控組件之間的導線通過的過口，所述隔熱件設置在所述過口處，以阻止所述第一安裝空間和所述第二安裝空間進行空氣對流。

4.如權利要求3所述的凈熱一體機，其特征在于，所述殼體組件上還設置有散熱口，所述散熱口連通所述第二安裝空間和外界。

5.如權利要求4所述的凈熱一體機，其特征在于，所述散熱口位于所述殼體組件的頂部。

6.如權利要求2所述的凈熱一體機，其特征在于，所述水路板朝向所述熱罐組件的一側還設置有隔熱板。

7.如權利要求2至6中任意一項所述的凈熱一體機，其特征在于，所述殼體組件包括外殼以及設置在所述外殼內的中殼，所述過濾系統、所述熱罐組件以及所述水路板均設置在所述中殼上。

8.如權利要求7所述的凈熱一體機，其特征在于，所述中殼上設置有限位槽，所述隔熱件限位固定于所述限位槽。

9.如權利要求1至6中任意一項所述的凈熱一體機，其特征在于，還包括隔熱罩，所述隔熱罩位于所述第二安裝空間，并罩蓋在所述熱罐組件外部。

10.如權利要求1至6中任意一項所述的凈熱一體機，其特征在于，所述熱罐組件包括罐體以及加熱件，所述罐體具有加熱腔，所述加熱件用于對所述加熱腔內的水進行加熱，所述罐體具有分別連通所述加熱腔的進水口和出水口，所述出水口位于所述罐體的底部；

11.如權利要求10所述的凈熱一體機，其特征在于，所述罐體包括罐身、罐頂蓋以及罐底蓋，所述罐身分別與所述罐頂蓋和所述罐底蓋連接，以圍合形成所述加熱腔，所述抽水泵連接于所述罐身，所述進水口設置于所述罐底蓋，所述出水口設置于所述罐頂蓋；

12.如權利要求11所述的凈熱一體機，其特征在于，所述出水管包括相連通的出水段和進水段，所述進水段與所述抽水泵的出口連通，并連通所述進水口，所述出水段從所述罐底蓋伸入所述加熱腔并從所述罐頂蓋穿出，所述進水段至少靠近所述出水口的部分朝向所述出水口延伸，且所述進水段的內徑自背離所述出水段的方向呈縮小設置。

13.如權利要求11所述的凈熱一體機，其特征在于，所述罐頂蓋還設置有排氣口，所述出水管從所述排氣口穿出，所述出水管的外壁與所述排氣口的壁體具有間隙。

14.如權利要求13所述的凈熱一體機，其特征在于，還包括排氣管，所述排氣管通過所述排氣口與所述加熱腔連通，所述排氣管套設于所述出水管，且所述排氣管的內壁與所述出水管的外壁之間具有間隙。

15.如權利要求14所述的凈熱一體機，其特征在于，還包括三通管，所述三通管具有排氣腔以及與所述排氣腔連通的第一接口、第二接口和第三接口，所述出水管穿過所述第一接口且部分伸入所述第二接口內，伸入所述第二接口內的所述出水管的外壁與所述第二接口的內壁密封連接，以連通所述出水管與所述第二接口并且封堵所述第一接口與所述第二接口；

16.如權利要求13所述的凈熱一體機，其特征在于，還包括排氣管、冷凝管和補水管，所述排氣管通過所述排氣口與所述加熱腔連通，所述排氣管穿設于所述冷凝管，所述冷凝管具有能承載冷卻水的冷凝腔；

17.如權利要求10所述的凈熱一體機，其特征在于，還包括檢測組件，所述檢測組件包括水位檢測元件、水質檢測元件以及溫控元件的其中至少一種，所述水位檢測元件、所述水質檢測元件以及所述溫控元件均與所述罐體連接，并與所述加熱腔連通；

18.如權利要求10所述的凈熱一體機，其特征在于，所述凈熱一體機還包括控制器、第一溫度傳感器、第二溫度傳感器以及水龍頭，所述過濾系統包括增壓泵、濾芯組件以及連接所述濾芯組件的出口的純水出管，所述純水出管和所述出水管均連接至所述水龍頭；

技術總結
本申請公開一種凈熱一體機，其中，凈熱一體機包括殼體組件、過濾系統、熱罐組件以及電控組件；殼體組件內設置有第一安裝空間和第二安裝空間，所述第一安裝空間和所述第二安裝空間二者不進行空氣對流；所述熱罐組件與所述過濾系統水路連通；電控組件設置于所述第一安裝空間內，所述熱罐組件與所述電控組件電連接；所述過濾系統設置在所述第一安裝空間內，所述熱罐組件設置在所述第二安裝空間內。本申請技術方案能夠避免熱罐組件工作時熱輻射對凈熱一體機內其他電器件產生影響。

技術研發人員：張觀塵,王宏旭,莫祖棟,桂鵬,鄭躍東
受保護的技術使用者：佛山市順德區美的飲水機制造有限公司
技術研發日：
技術公布日：2025/4/28
