本發明屬于晾曬，尤其涉及一種彩色小麥育種用小麥種子晾曬裝置。

背景技術：

1、在彩色小麥育種過程中，小麥種子的晾曬環節至關重要。傳統的小麥種子晾曬方式多采用在地面直接晾曬或者使用簡單的晾曬器具。然而，地面直接晾曬容易污染種子，而簡單的晾曬器具存在晾曬面積小的問題，導致大量種子無法同時高效晾曬，延長了晾曬周期，影響育種進度。同時，在天氣多變的情況下，尤其是突然降雨時，無法迅速對晾曬的種子進行有效的擋雨處理。一旦種子被雨水淋濕，容易發霉變質，嚴重影響種子的質量和后續的育種效果。

2、現有的晾曬裝置難以同時滿足避免污染、增大晾曬面積以及在降雨時快速擋雨的需求，因此，研發一種新型的彩色小麥育種用小麥種子晾曬裝置具有重要的現實意義。

技術實現思路

1、針對現有技術存在的問題，本發明提供了一種彩色小麥育種用小麥種子晾曬裝置，具備同時滿足避免污染、增大晾曬面積以及在降雨時快速擋雨的優點，解決了現有技術的問題。

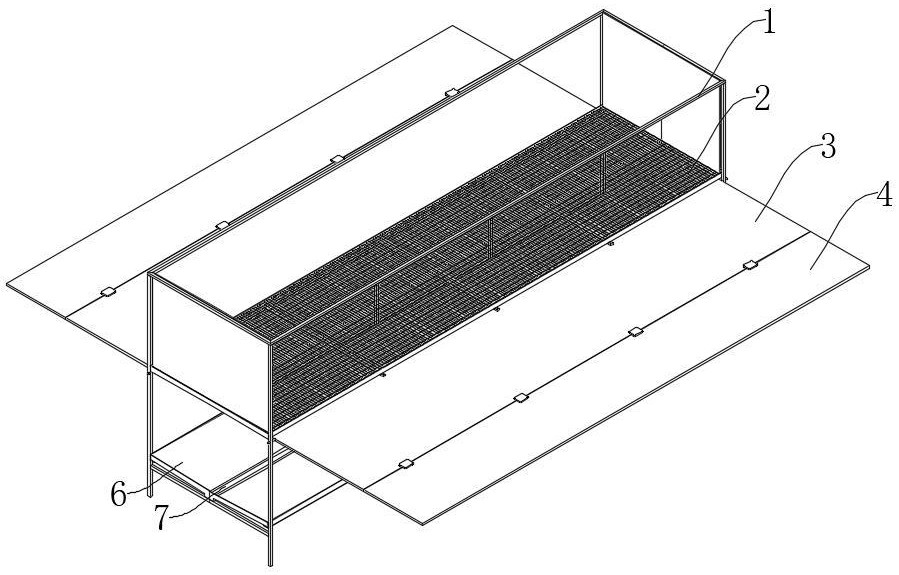

2、本發明是這樣實現的，一種彩色小麥育種用小麥種子晾曬裝置，包括：框架，所述框架中部設有第一晾曬板；所述第一晾曬板兩側的框架上均轉動連接有第二晾曬板，所述第二晾曬板遠離所述第一晾曬板的一側均轉動連接有第三晾曬板；所述第二晾曬板和所述第三晾曬板具有晾曬模式和遮擋模式；在晾曬模式狀態下，所述第二晾曬板和所述第三晾曬板并排橫向設置，用于晾曬小麥種子；在遮擋模式狀態下，所述第二晾曬板豎向設置，并貼合于所述框架的外側部，所述第三晾曬板位于所述框架的上側。

3、作為本發明優選的，所述第二晾曬板包括主板和若干附加板，若干附加板之間具有間隙，所述框架位于間隙中，所述附加板通過連接軸和框架轉動連接；在晾曬模式狀態下，所述附加板上表面貼合于所述第一晾曬板的下側；在遮擋模式狀態下，所述附加板的邊緣和所述框架貼合。

4、作為本發明優選的，所述第一晾曬板為篩板；所述框架中下側固定連接有接料板，且所述接料板為漏斗狀，所述接料板中部設有排雜口。

5、作為本發明優選的，所述第三晾曬板的背部設有第一固定環和第二固定環，所述第一固定環中連接有限位桿，所述限位桿能在所述第一固定環中軸向移動；在晾曬模式狀態下，所述限位桿能部分貼合于所述第二晾曬板下表面；在遮擋模式狀態下，所述限位桿一端能插入另一個第三晾曬板的所述第二固定環中。

6、作為本發明優選的，在遮擋模式狀態下，當所述限位桿一端插入另一個第三晾曬板的所述第二固定環中，所述限位桿另一端能延伸到第三晾曬板的外側，且延伸部分具有連接孔。

7、作為本發明優選的，所述限位桿滑動連接于所述第一固定環。

8、作為本發明優選的，所述限位桿螺紋連接于所述第一固定環。

9、作為本發明優選的，所述第一晾曬板的中部連接有轉軸，所述轉軸上固定連接有撥料件，所述撥料件能移動到第二晾曬板和第三晾曬板上。

10、作為本發明優選的，所述撥料件包括固定桿，所述固定桿下側固定連接有若干等距設置的第一撥料板，所述固定桿一側設有滑動桿，所述滑動桿下側固定連接有若干等距設置的第二撥料板。

11、作為本發明優選的，所述第一晾曬板的中部下側固定連接有電機座，所述電機座上安裝有電機，所述電機的輸出軸固定連接于所述轉軸。電機安裝在第一晾曬板中部下側的電機座上，電機輸出軸與轉軸固定連接。

12、與現有技術相比，本發明的有益效果如下：

13、增大晾曬面積：通過第一晾曬板、第二晾曬板和第三晾曬板的組合設計，在晾曬模式下，能夠將原本有限的框架面積擴展為三塊晾曬板拼接的大面積晾曬區域，大大提高了種子的晾曬量，有效縮短了晾曬時間，提升了彩色小麥育種過程中種子晾曬的效率，有助于加快育種進程。

14、快速擋雨功能：在遇到降雨情況時，可迅速通過轉動第二晾曬板和第三晾曬板，使其從晾曬模式切換至遮擋模式。這種快速切換的結構設計，能夠及時為小麥種子提供遮擋保護，避免種子因雨水淋濕而產生發霉變質等問題，極大地保證了種子的質量，減少了因天氣變化對育種工作造成的損失。

15、結構簡單實用：該裝置整體結構相對簡單，各部件之間通過轉動連接，操作方便，易于維護和使用。其設計巧妙地將晾曬和擋雨兩種功能融合在一個裝置中，既滿足了彩色小麥育種過程中對種子晾曬的實際需求，又具有較高的性價比，適合在農業育種領域廣泛推廣應用。

技術特征：

1.一種彩色小麥育種用小麥種子晾曬裝置，其特征在于，包括：框架（1），所述框架（1）中部設有第一晾曬板（2）；所述第一晾曬板（2）兩側的框架（1）上均轉動連接有第二晾曬板（3），所述第二晾曬板（3）遠離所述第一晾曬板（2）的一側均轉動連接有第三晾曬板（4）；

2.如權利要求1所述的一種彩色小麥育種用小麥種子晾曬裝置，其特征在于：

3.如權利要求1所述的一種彩色小麥育種用小麥種子晾曬裝置，其特征在于：

4.如權利要求3所述的一種彩色小麥育種用小麥種子晾曬裝置，其特征在于：

5.如權利要求4所述的一種彩色小麥育種用小麥種子晾曬裝置，其特征在于：

6.如權利要求5所述的一種彩色小麥育種用小麥種子晾曬裝置，其特征在于：

7.如權利要求5所述的一種彩色小麥育種用小麥種子晾曬裝置，其特征在于：

8.如權利要求1所述的一種彩色小麥育種用小麥種子晾曬裝置，其特征在于：

9.如權利要求1或8所述的一種彩色小麥育種用小麥種子晾曬裝置，其特征在于：所述第一晾曬板（2）的中部下側固定連接有電機座（14），所述電機座（14）上安裝有電機（15），所述電機（15）的輸出軸固定連接于所述轉軸（12）。

技術總結
本發明公開了一種彩色小麥育種用小麥種子晾曬裝置，屬于晾曬技術領域，包括：框架，所述框架中部設有第一晾曬板；所述第一晾曬板兩側的框架上均轉動連接有第二晾曬板，所述第二晾曬板遠離所述第一晾曬板的一側均轉動連接有第三晾曬板；所述第二晾曬板和所述第三晾曬板具有晾曬模式和遮擋模式；在晾曬模式狀態下，所述第二晾曬板和所述第三晾曬板并排橫向設置，用于晾曬小麥種子；在遮擋模式狀態下，所述第二晾曬板豎向設置，并貼合于所述框架的外側部，所述第三晾曬板位于所述框架的上側。該發明同時滿足避免污染、增大晾曬面積以及在降雨時快速擋雨的優點。

技術研發人員：鄭強,劉朋,劉同,馮浩,魯光明,許肖云,周振楠,田會利,王志璽,韓紅衛,陳倩,程錦,張旭光,秦曉飛
受保護的技術使用者：河南省亳都種業有限公司
技術研發日：
技術公布日：2025/4/28
