本發明涉及過濾裝置領域，特別涉及一種風機過濾裝置及用于層流潔凈室的過濾方法。

背景技術：

1、風機過濾設備是一種集風機、過濾器和控制系統于一體的空氣凈化設備，廣泛應用于潔凈室、實驗室、電子制造、制藥等對空氣潔凈度要求較高的場所，風機通過進風口將外部空氣吸入設備內部，空氣首先通過初效過濾器，去除較大的顆粒物和雜質，經過初級過濾的空氣進入高效過濾器或超高效過濾器，進一步去除微小顆粒物，如灰塵、花粉、細菌、病毒等，經過高效過濾的潔凈空氣通過出風口送入潔凈區域，確保空氣質量符合要求。

2、層流潔凈室的核心原理是利用高效過濾器將空氣中的顆粒物和微生物過濾掉，然后通過風機和風道將潔凈空氣以均勻的層流形式送入潔凈室，氣流以恒定速度沿同一方向流動，通常分為垂直層流和水平層流兩種形式，這種單向流動的氣流能夠?qū)⑽廴疚镅杆倥懦鰸崈羰遥乐蛊湓谑覂?nèi)擴散，層流潔凈室的重要器件為風機過濾設備。

3、中國專利cn114931824b公開了一種用于風機風道的過濾設備組件，包括風管，所述風管內腔中部滑動連接有過濾板，所述過濾板上端面固定連接有頂板，所述風管內腔左側固定連接有支架，所述支架內腔轉動連接有傳動軸；更換組件，所述更換組件設置在風管上端面左右兩側；凈化組件，所述凈化組件設置在過濾板的左右側壁；刮除機構，所述傳動軸外側壁右側設置有刮除機構，通過過濾板與凈化組件的設置，實現了對廢氣中的粉塵及有害氣體進行過濾，通過更換組件的設置，方便了使用人員快速的過濾板與凈化組件的更換，通過刮除機構的設置，能夠?qū)^濾板與凈化組件表面的油污及粉塵進行刮除，保證了其良好的凈化質量；

4、中國專利申請cn115814546a公開了一種便于清潔的ffu風機過濾裝置，包括有箱體下蓋、箱體上蓋、連接板、風機和過濾器等，箱體下蓋固定在出風口處，箱體下蓋與箱體上蓋之間通過連接板固定連接，所述連接板對稱分布在所述箱體下蓋與箱體上蓋兩側，且所述箱體上蓋內裝設有風機，過濾器安裝在所述箱體下蓋和所述箱體上蓋之間，采用模塊化設計，實現了過濾器與箱體的滑動連接，能夠方便快捷地安裝或取出過濾器，便于更換、維修和清潔；能夠在不將過濾器完全取出的情況下，實現對過濾器灰塵的快速清理。

5、上述專利和現有技術中還存在以下缺陷：

6、在高效過濾器前常至少具有初效過濾器，用于過濾空氣中較大的雜質，但初效過濾器由于作為第一道過濾，且過濾大顆粒，臟污較快，大顆粒粉塵容易堵塞初效過濾器，需要將頻繁將初效過濾器更換和清理，操作較為麻煩，使用不方便，且初效過濾器安裝與殼體內部，無法及時知曉初效過濾器的臟污情況，容易導致未及時更換過濾器導致的空氣過濾效果下降，適應性差。

7、因此，本技術提供了一種風機過濾裝置及用于層流潔凈室的過濾方法來滿足需求。

技術實現思路

1、本技術的目的在于提供一種風機過濾裝置及用于層流潔凈室的過濾方法，省去了頻繁更換過濾布，操作更簡單，使用更方便，當收卷輥對過濾布收卷時，收卷輥上的過濾布會推動指示板向下移動，能夠通過指示板位置得知收卷輥上收卷的過濾布量，從而得知釋放輥上過濾布的剩余量，方便及時更換過濾布。

2、為實現上述目的，本技術提供如下技術方案：一種風機過濾裝置，包括殼體和風機，所述風機固定安裝在所述殼體內，所述殼體內設置有高效過濾器和初效過濾組件；

3、所述初效過濾組件包括過濾布、釋放輥和收卷輥，所述過濾布的一端設置在所述釋放輥上，另一端設置在收卷輥上，所述釋放輥和所述收卷輥均通過拆卸組件安裝在所述殼體內；

4、所述初效過濾組件還包括驅動單元和指示單元，所述驅動單元包括固定齒輪和移動齒輪，所述固定齒輪轉動時能夠通過拆卸組件帶動收卷輥轉動，所述移動齒輪與所述固定齒輪嚙合并能夠帶動所述固定齒輪轉動；

5、所述指示單元包括移動桿、指示板和脫離塊，所述移動桿與所述收卷輥上的過濾布底部相抵，當所述收卷輥上的過濾布直徑增加時，能夠推動所述移動桿向下移動，所述移動桿能夠帶動所述指示板向所述殼體外移動，所述移動桿帶動所述脫離塊移動至指定位置后，所述脫離塊能夠帶動所述移動齒輪移動，使移動齒輪與所述固定齒輪脫離嚙合。

6、優選的，所述指示單元還包括震動彈片，當所述脫離塊帶動所述移動齒輪移動至與所述固定齒輪脫離時，所述移動齒輪與所述震動彈片接觸，所述移動齒輪轉動能夠帶動所述震動彈片形變并在復位時撞擊移動齒輪。

7、優選的，所述拆卸組件包括固定插桿，所述固定插桿轉動連接在所述殼體的內壁上，所述固定插桿的橫截面為矩形設置，所述固定齒輪固定安裝在所述固定插桿上，所述收卷輥和所述釋放輥的兩端均開設有插槽，插槽的橫截面為矩形設置，所述拆卸組件還包括移動板、壓緊彈簧、移動插桿、伸縮桿和伸縮筒，所述伸縮筒固定安裝在所述殼體內壁上，所述伸縮桿插設在所述伸縮筒內，所述移動板固定安裝在所述伸縮桿上，所述壓緊彈簧的一端固定安裝在所述伸縮筒上，所述壓緊彈簧的另一端固定安裝在所述移動板上，所述壓緊彈簧套設在所述伸縮桿上，所述移動插桿轉動連接在所述移動板上，所述移動插桿的橫截面為矩形設置。

8、優選的，所述驅動單元還包括驅動電機、脫離板、導桿、復位彈簧和固定板，所述固定板固定安裝在所述殼體的內壁上，所述導桿固定安裝在所述固定板上，所述導桿貫穿所述脫離板并與所述脫離板滑動配合，所述復位彈簧的一端固定安裝在所述固定板上，所述復位彈簧的另一端固定安裝在所述脫離板上，所述復位彈簧套設在所述導桿上，所述驅動電機固定安裝在所述脫離板上，所述移動齒輪轉動連接在所述驅動電機的輸出端。

9、優選的，所述指示單元包括兩個固定架、復位拉簧和固定框，所述復位拉簧的一端固定安裝在所述殼體上，所述復位拉簧的另一端固定安裝在所述固定架上，所述固定框固定安裝在所述兩個固定架上，所述移動桿轉動連接在所述固定框上，所述殼體的底部開設有移動孔，所述固定框貫穿移動孔并與移動孔滑動配合，所述固定框和移動孔之間還設置有防塵膠條，所述指示板固定安裝在所述固定框的底部，所述脫離塊固定安裝在所述固定架上。

10、優選的，所述殼體內還設置有固定導風殼、移動導風殼和壓緊氣缸，所述固定導風殼固定安裝在所述殼體內，所述移動導風殼滑動配合在所述固定導風殼上，所述壓緊氣缸固定安裝在所述固定導風殼上，所述壓緊氣缸的輸出端固定安裝在所述移動導風殼上。

11、優選的，所述殼體內固定安裝有固定壓緊殼，所述過濾布與所述固定壓緊殼相抵，所述移動導風殼與所述固定壓緊殼對應，所述高效過濾器可拆卸安裝在所述殼體內，所述高效過濾器的頂部與所述固定壓緊殼相抵。

12、優選的，所述固定架的兩側開設有穩固槽，所述殼體內固定安裝有穩固桿，所述穩固桿位于穩固槽內并與穩固槽滑動配合，所述殼體內固定安裝有若干個擋塊，所述擋塊位于所述過濾布的兩側，所述殼體內轉動連接有兩根所述引導桿，所述引導桿與所述過濾布的頂部相抵。

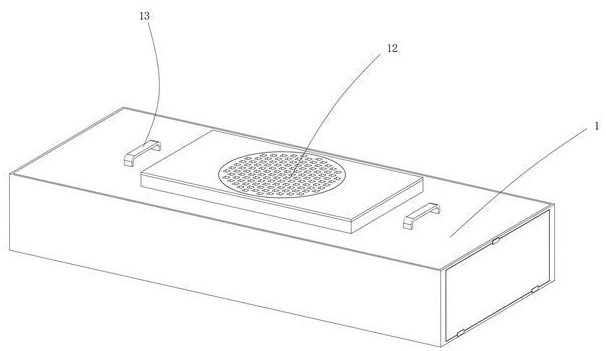

13、優選的，所述風機安裝在所述固定導風殼內，所述固定導風殼上開設有進風口，所述固定導風殼對應進風口位置固定安裝有防護孔板，所述殼體的頂部固定安裝有固定把手，所述殼體的底部固定安裝有出風面板，所述出風面板上開設有出風口。

14、一種用于層流潔凈室的過濾方法，使用了上述風機過濾裝置，包括以下步驟：

15、風機將氣流引入殼體內，氣流從過濾布和高效過濾器通過，過濾布將氣流中的大顆粒粉塵過濾，高效過濾器將氣流中的小顆粒粉塵過濾；

16、當過濾布上粉塵積攢一定程度過濾效率下降后，移動齒輪轉動帶動固定齒輪轉動，固定齒輪通過拆卸組件帶動收卷輥轉動，收卷輥將過濾布收卷，釋放輥將過濾布釋放；

17、過濾布上灰塵積攢較多的部分被移走收卷，過濾布上干凈的部分繼續參與過濾；

18、隨著收卷輥上的過濾布收卷的越來越多，直徑增加，收卷輥上的過濾布推動移動桿向下移動，移動桿帶動指示板向下移動，能夠通過觀察指示板的位置判斷過濾布的剩余情況；

19、當釋放輥上的過濾布接近用完時，收卷輥上的過濾布通過推動移動桿，移動桿帶動脫離塊移動，脫離塊此時將移動齒輪推動至與固定齒輪脫離嚙合，此時移動齒輪無法帶動固定齒輪和收卷輥轉動，停止收卷。

20、綜上，本發明的技術效果和優點：

21、1、本發明中，過濾布將氣流中的大顆粒粉塵過濾，再通過高效過濾器將氣流中的小顆粒粉塵過濾，提高過濾效果，也增加高效過濾器的使用壽命，通過成卷的過濾布當過濾區域臟污后，將過濾布收卷，使過濾布干凈的部分繼續進行過濾，省去了頻繁更換過濾布，操作更簡單，使用更方便，當收卷輥對過濾布收卷時，收卷輥上的過濾布會推動指示板向下移動，能夠通過指示板位置得知收卷輥上收卷的過濾布量，從而得知釋放輥上過濾布的剩余量，方便及時更換過濾布；

22、2、本發明中，當釋放輥上的過濾布剩余量接近用完時，收卷輥上過濾布直徑增加帶動移動桿移動，移動桿帶動移動齒輪向下移動脫離固定齒輪時，移動齒輪與固定齒輪脫離嚙合同時移動齒輪與震動彈片接觸，震動彈片為傾斜設置，當移動齒輪轉動時，移動齒輪不會帶動固定齒輪和收卷輥轉動，移動齒輪帶動震動彈片形變，當震動彈片復位時撞擊移動齒輪并且自身震動發出聲音，隨著移動齒輪的轉動，多個震動彈片持續發出聲音，提醒人們釋放輥上的過濾布用完，請及時更換，防止未及時更換過濾布導致的過濾效果下降，配合指示板的位置，釋放輥上的過濾布用完后對人們的提醒更直觀。
